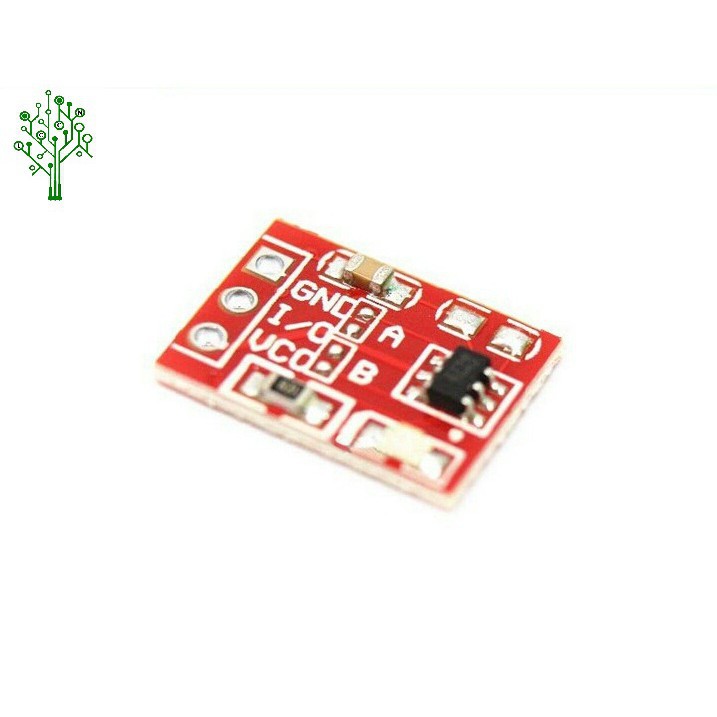

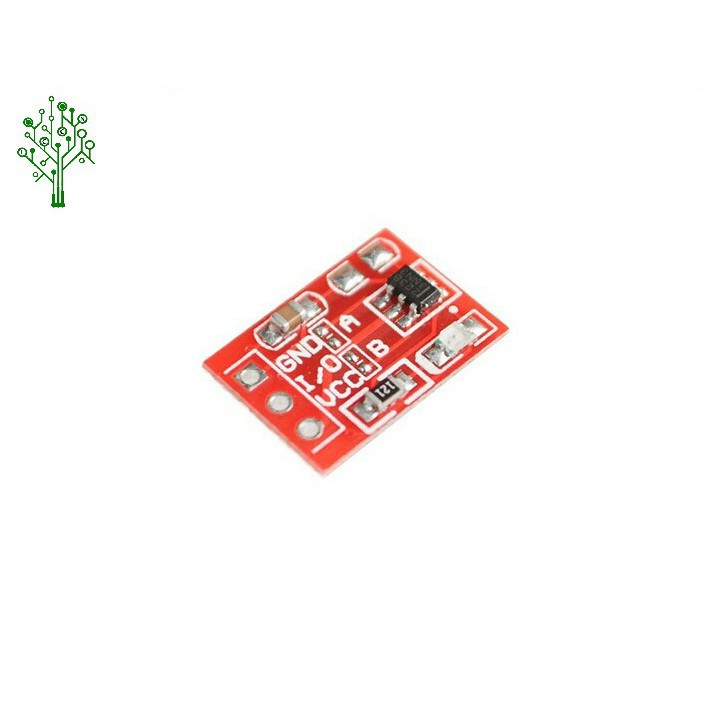

Giới thiệu Module nút cảm biến chạm TTP223 đỏ - Touch sensor cảm ứng điện dung

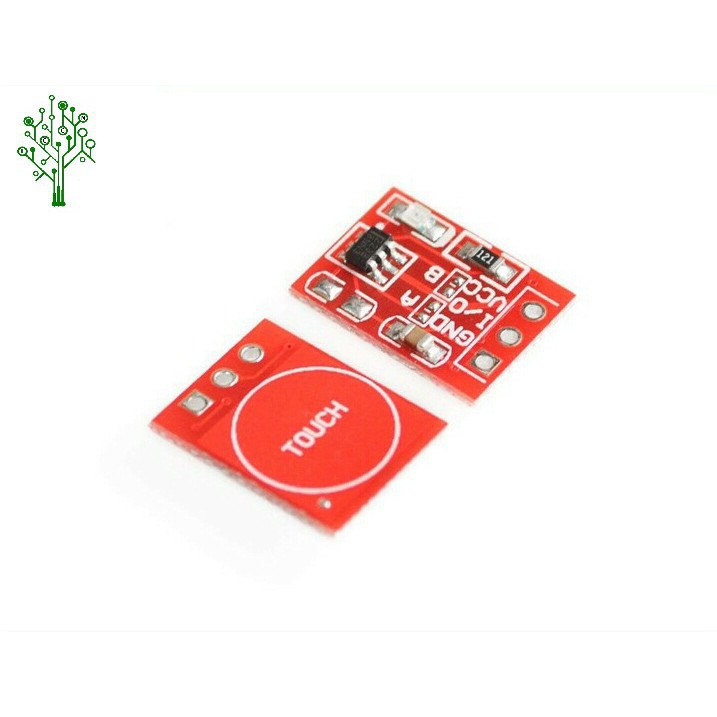

- những chế độ hoạt động: (#HÌNH 2) 0: không hàn, 1: hàn
trên mạch với 4 điểm chưa hàn chia khiến hai cặp A, B. ta hàn hoặc ko hàn hai cặp giăm này để chọn chế độ hoạt động của mạch:
    + Nhấn để chuyển tín hiệu ra trong khoảng mức tốt lên mức cao hoặc trái lại: hàn B, hàn A hoặc ko hàn A
    + thông thường đầu ra ở mức thấp, lúc nhấn tín hiệu đầu ra lên mức cao: ko hàn A, B
    + thường ngày đầu ra ở mức cao, khi nhấn dấu hiệu đầu ra xuống mức rẻ: hàn A, ko Hàn B
TÊN SP: Module nút cảm biến chạm TTP223 đỏ - Touch sensor cảm ứng điện dung

vận dụng:
-Cảm ứng một chạm điện dung TTP223 được dùng trong những ứng dụng cảm ứng điện dung: bàn phím, công tắc chìm, báo động,…
-với điểm hay với thể nhận diện thao tác chạm duyệt y điện dung của tay người, cảm biến có thể phát hiện xuyên qua những vật thể phi kim với độ dày tối đa lên đến 5mm.

tham số công nghệ:
- IC chính: TTP223B
- Nguồn: hai.5v-5.5V
- mẫu điện tiêu thụ: 0.025mA
- Cảm ứng xuyên qua những phi kim như kính, nhựa, acrylic, …, độ dày tối đa 5mm.
- Kích thước module: 15mmX11MM
- Phiên bản mới nhất, màu đỏ, độ nhậy xuất sắc, nâng cao khoảng cách thức

TÀI LIỆU:
- bí quyết tiêu dùng:
    + Cấp điện 3~5VDC vào chân VCC và GND.
    + giả dụ sở hữu thao tác chạm cảm ứng chân I/O sẽ xuất tín hiệu và đèn Led sẽ sáng/tắt báo hiệu.

- những chế độ hoạt động: (#HÌNH 2) 0: ko hàn, 1: hàn
trên mạch mang 4 điểm chưa hàn chia khiến 2 cặp A, B. ta hàn hoặc ko hàn hai cặp giăm này để chọn chế độ hoạt động của mạch:
    + Nhấn để chuyển tín hiệu ra từ mức phải chăng lên mức cao hoặc ngược lại: hàn B, hàn A hoặc không hàn A
    + thông thường đầu ra ở mức rẻ, khi nhấn tín hiệu đầu ra lên mức cao: không hàn A, B
    + bình thường đầu ra ở mức cao, khi nhấn tín hiệu đầu ra xuống mức phải chăng: hàn A, không Hàn B
