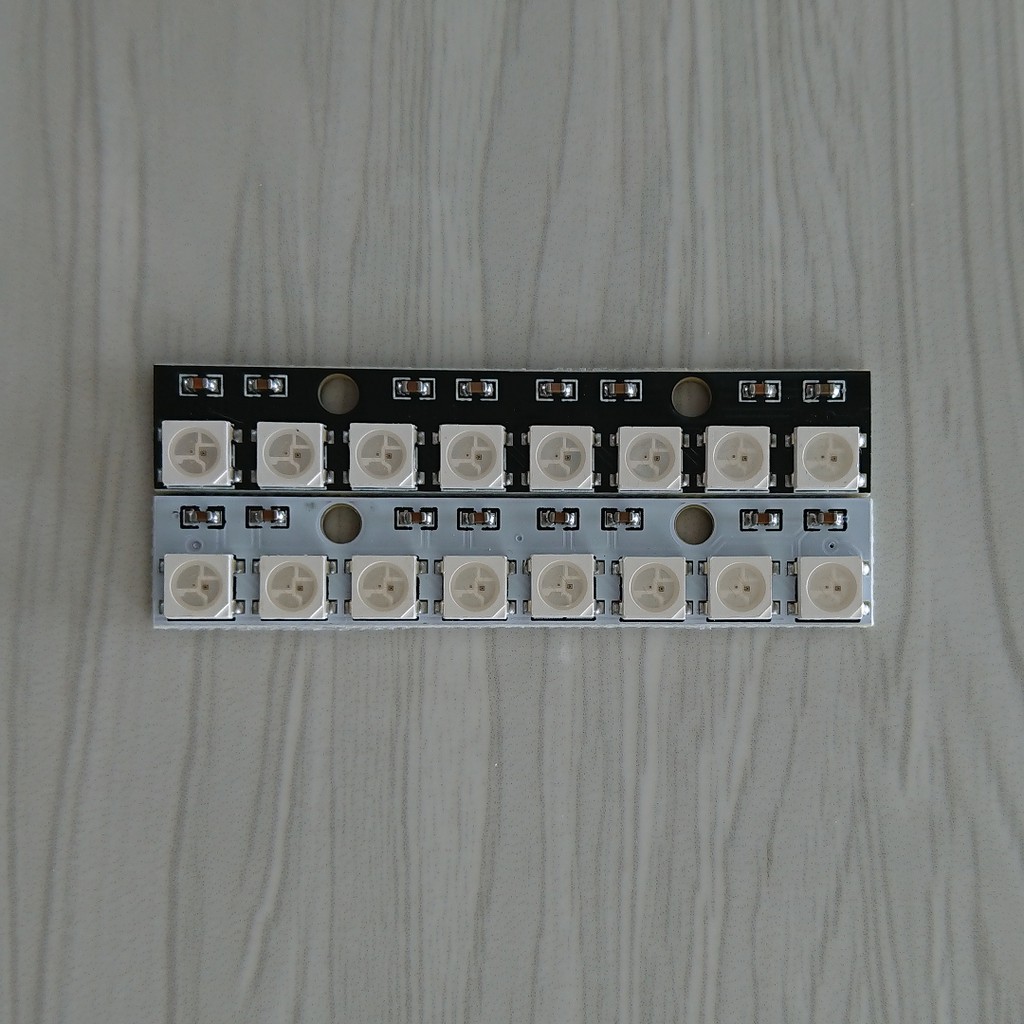

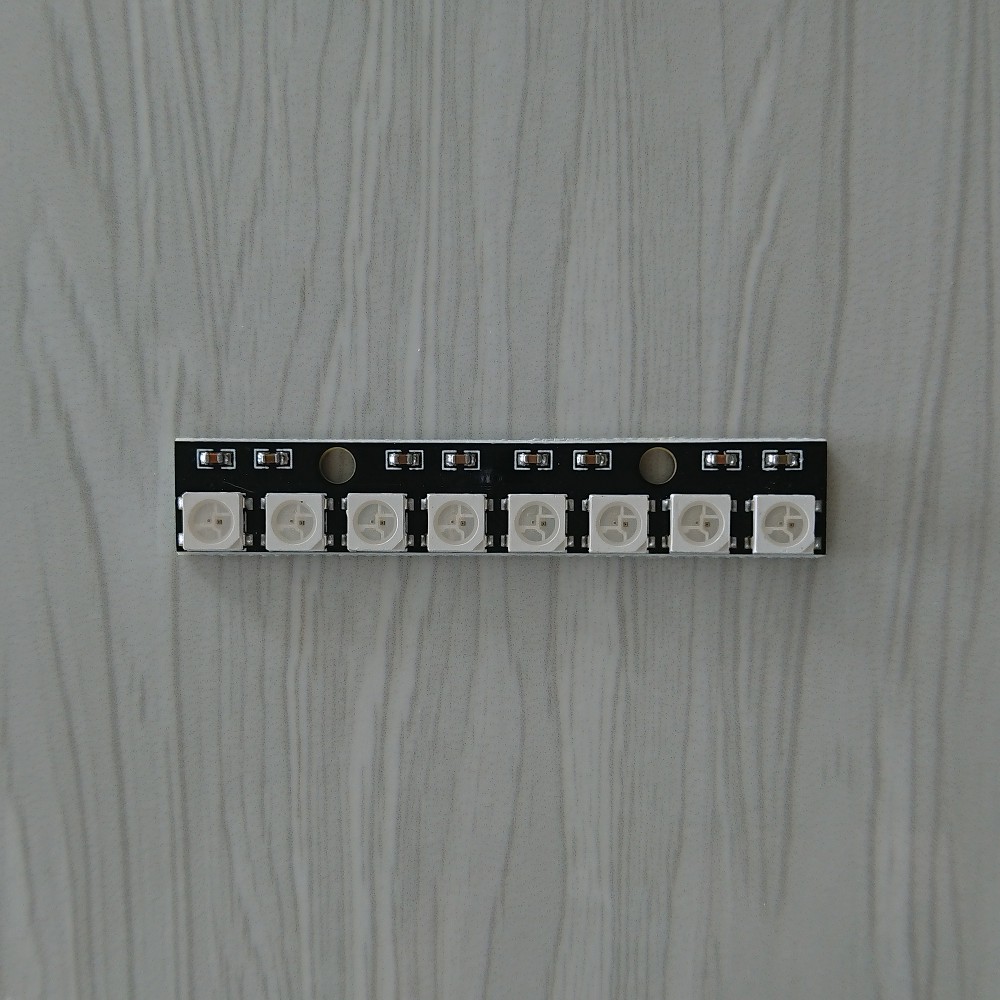

Giới thiệu Mạch hiển thị NeoPixel 8 LED WS2812B thanh thẳng

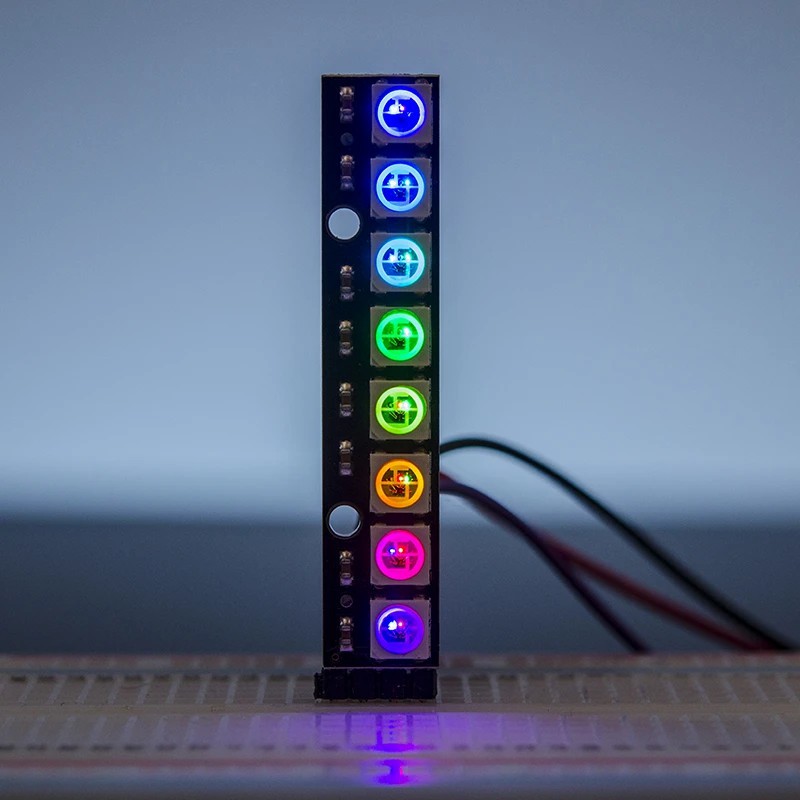

Mạch hiển thị NeoPixel 8 LED thanh thẳng bao gồm 8 LED RGB WS2812B giao tiếp nối tiếp qua chuẩn giao tiếp 1 wire (chỉ cần 1 chân data duy nhất điều khiển 144 Led), mạch rất dễ sử dụng với bộ thư viện đi kèm với khả năng hiển thị của mỗi Led lên đến 16 triệu màu, phù hợp với rất nhiều ứng dụng trang trí, hiển thị.
Có thể yêu cầu Shop hàn sẵn chân cắm vào mạch.

THÔNG SỐ KỸ THUẬT
-IC chínhLED RGB WS2812B
-Điện áp hoạt động4~7VDC (tốt nhất 5VDC)
-Cỡ LedSMD 5050
-Chuẩn giao tiếp1 wire
-Số Led hiển thị8

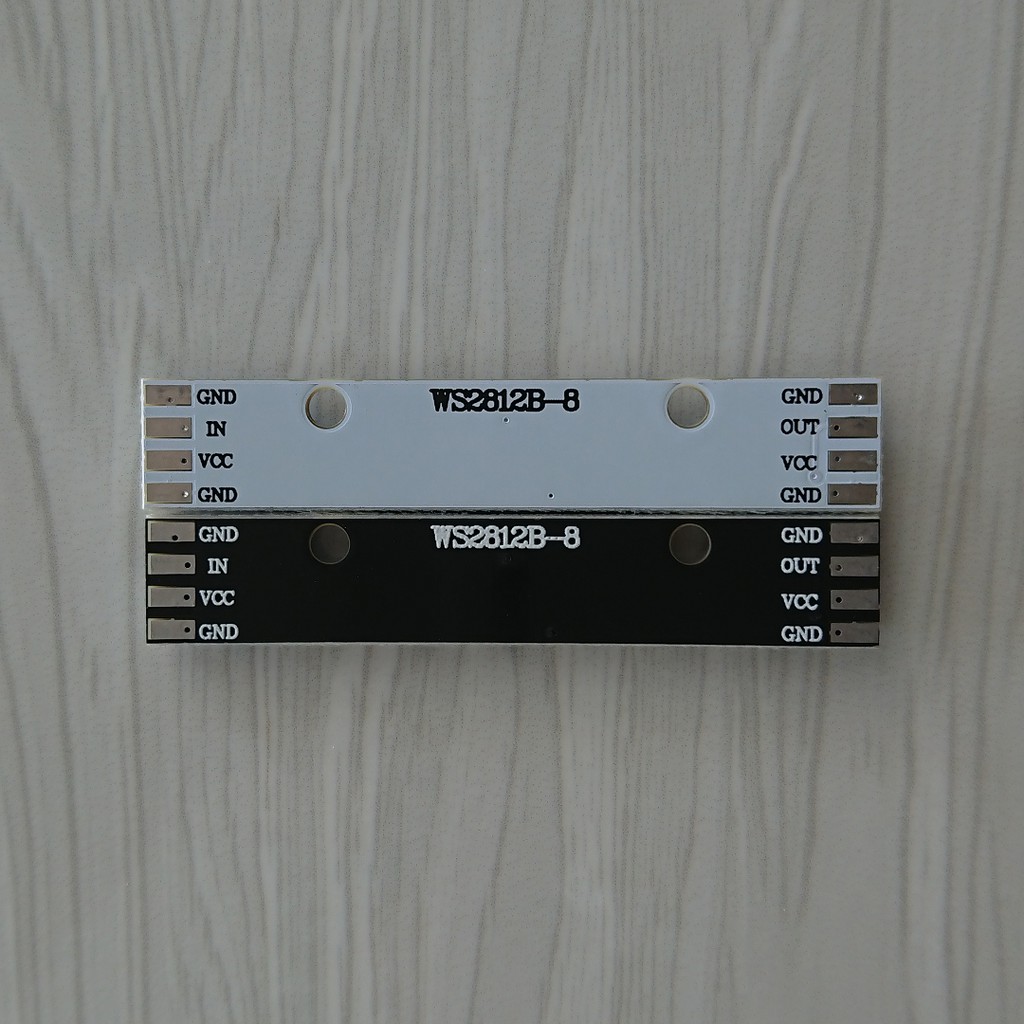

SƠ ĐỒ CHÂN
-DIData In, chân đầu vào dữ liệu kết nối với Vi điều khiển.
-5VChân nguồn 5VDC, có thể cấp 4~7VDC.
-GNDChân Mass, 0VDC.
-DOData Out, dùng để nối tiếp tín hiệu đến các khối led khác.
