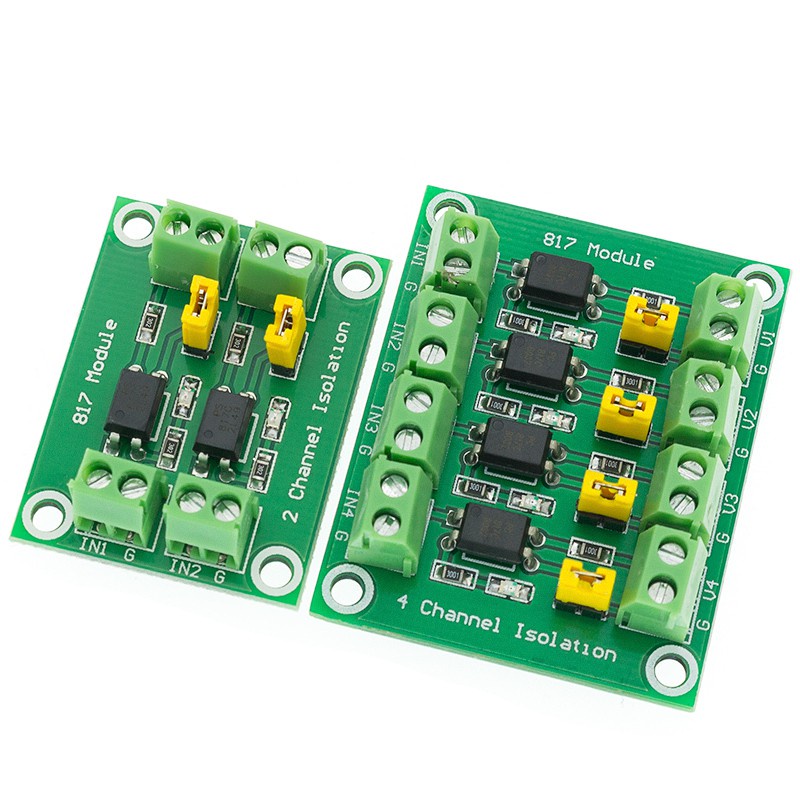

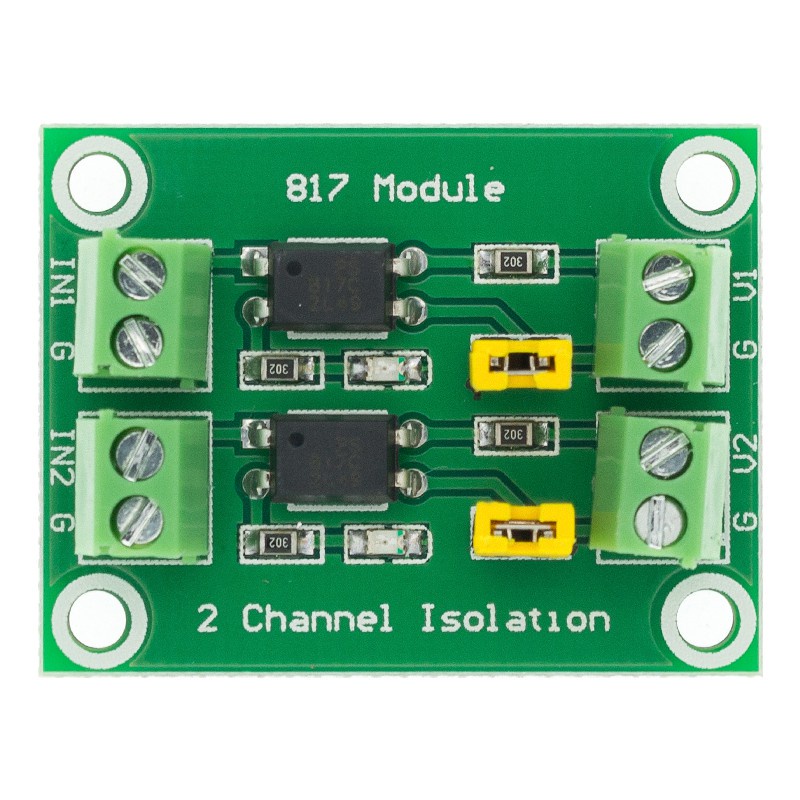

Giới thiệu Bảng mạch cách ly quang PC817 2 4 kênh 3.3V sang 5V 3.6-30V

Khi gặp phải nhu cầu điều khiển cách ly và chuyển đổi điện áp trong công việc thực tế, mô-đun này sẽ được sử dụng.



Nó có thể nhận ra giao diện mức điện áp 3,3V hoặc 5V 3,6 --- 24V. Sau khi thiết bị đầu cuối điều khiển được bật, thiết bị đầu cuối được điều khiển cũng sẽ được bật.



Cách ly quang điện có khả năng chống nhiễu mạnh mẽ. Sau đó, nó có thể điều khiển các bóng bán dẫn công suất cao, ống MOS và các trường hợp khác yêu cầu ổ đĩa điện cao áp và cũng có thể truyền trực tiếp rơ le 24V công suất thấp để làm việc.



Nếu đó là tín hiệu xung, xin lưu ý rằng giới hạn 817 dưới 4KHZ, vui lòng không sử dụng mô-đun này để điều khiển tín hiệu lớn hơn 4KHZ, nó sẽ không hoạt động bình thường.



Thông số mô-đun:



1. Điện áp tín hiệu ở đầu ổ đĩa: 3.6-24V



2. Dải điện áp đầu ra: 3,6-30V (Dòng điện đầu ra phụ thuộc vào tình hình cụ thể nhưng không phải 10MA, tổng công suất nhất định, điện áp và dòng điện tỷ lệ ngược)



3. Nắp nhảy có thể nhận ra xem thiết bị đầu cuối đầu ra có đầu ra có đầu ra cao hay đầu ra kéo xuống hay đầu ra kéo xuống hay không.

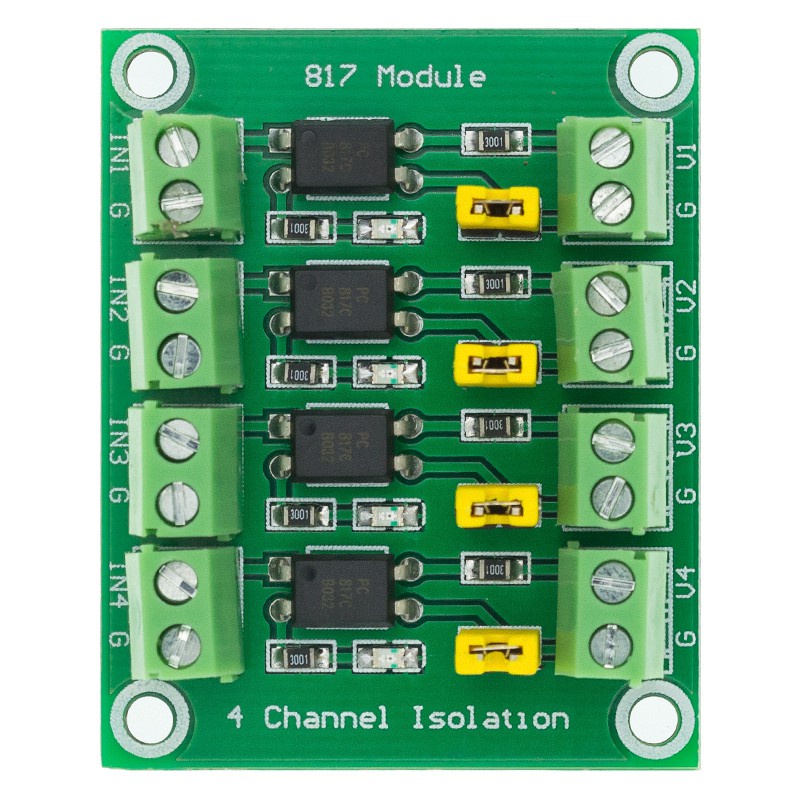

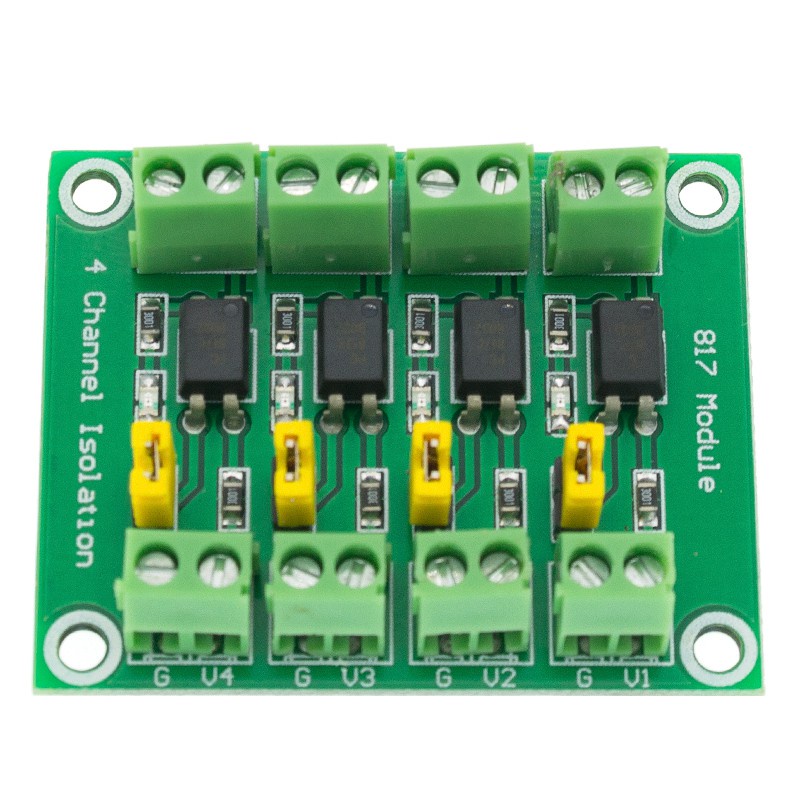

4. Tất cả 4 817 kênh trên bo mạch đều độc lập, có thể nhận ra điều khiển đồng thời các điện áp khác nhau, v.v.

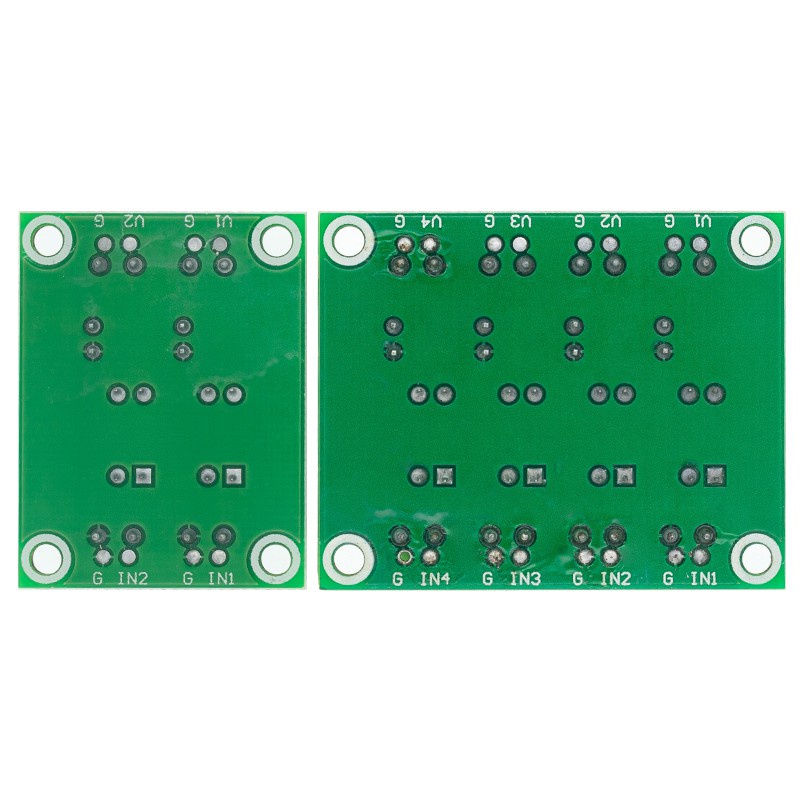

5: Kích thước bảng: Chiều dài: 48mm; Chiều rộng: 38mm; Khoảng cách lỗ bên dài: 42mm; Khoảng cách lỗ bên rộng: 32mm
