Giới thiệu Module sạc cân bằng và bảo vệ cell Li-ion 3S 12V6

Mạch cân bằng và bảo vệ 3S 12.6V sạc cân bằng và bảo vệ cell Li-ion (3 cells mắc nối tiếp). Chức năng: Bảo vệ quá tải, bảo vệ quá mức, bảo vệ quá dòng phóng điện và bảo vệ ngắn mạch phóng điện.
Là loại mạch chỉ có 1 mosfet nên phù hợp sử dụng cho các loại máy khoan công suất vừa phải, máy bắt vít, mạch/loa karaoke, các thiết bị tương ứng… sử dụng hiệu điện thế 12.6V và dòng thấp.

* Thông số kỹ thuật sản phẩm:
- Số cell sử dụng: 3 cell nối tiếp
- Điện thế sạc đầy: 12.6V (Điện áp sạc đơn từng cell: 4.225V)
- Điện thế xả cạn: 9.6V
- Dòng xả liên tục (hoạt động): 0-10A
- Dòng phát hiện quá dòng xả: 18A ± 3A
- Bảo vệ quá tải Quá điện áp phát hiện một phần quá tải: 4.2 ± 0,05V
- Điện trở trong: Điện trở trong của mạch phóng điện: ≤50 ± 5mΩ

* Hướng dẫn sử dụng:

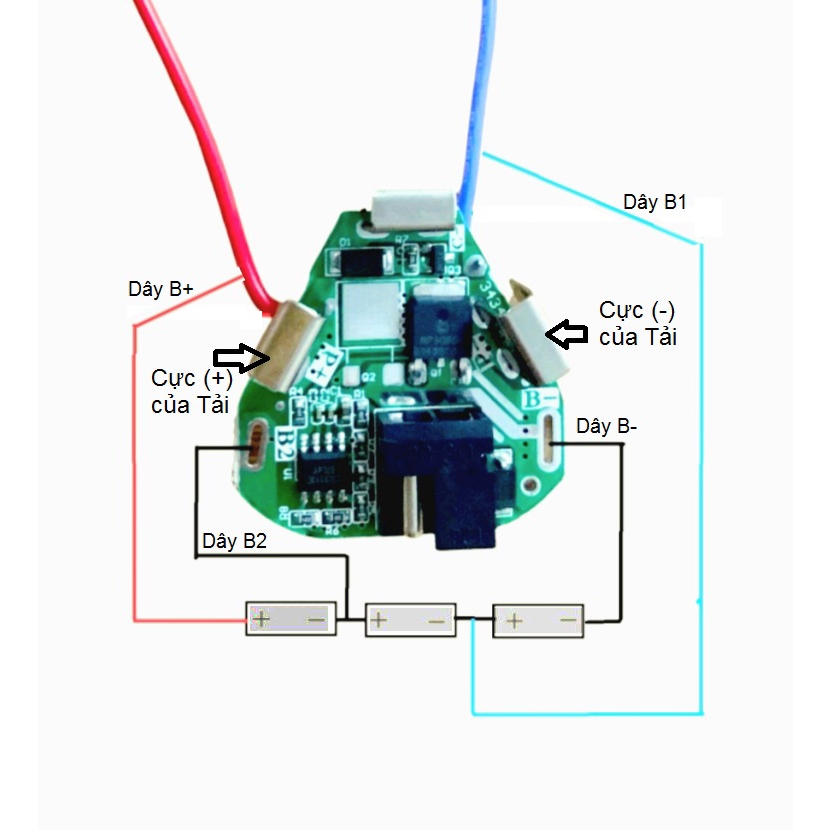

- Kết nối với 3 cells pin mắc nối tiếp: phải đấu đúng cực pin theo sơ đồ trên hình. Hàn theo thứ tự:
+ Điểm B- (0V) – Hàn với Cực âm (-) trong bộ 3 cells pin nối tiếp.
+ Điểm B1 (3.7V) – Hàn với đoạn nối tiếp giữa cell 1 và cell 2 (tính từ cực Âm của bộ 3 cells pin nối tiếp).
+ Điểm B2 (7.4V) – Hàn với đoạn nối tiếp giữa cell 2 và cell 3 (tính từ cực Âm của bộ 3 cells pin nối tiếp).
+ Điểm B+ (11.1V) – Hàn với Cực dương (+) trong bộ 3 cells pin nối tiếp.
- Kết nối với Thiết bị sử dụng:
+ Điểm P+ nối với Cực dương của thiết bị.
+ Điểm P- nối với Cực âm của thiết bị.
