Giới thiệu FREESHIP Combo relay an toàn cho phao điện A01 và A02 chống tràn, chống cạn cho bể chứa công suất 2000W và 1500W

RELAY AN TOÀN PHAO BƠM VÀ MÁY BƠM GIA ĐÌNH

Relay an toàn cho phao điện STC_A-01 là thiết bị điều khiển bơm nước qua relay trung gian đấu nối đến công tắc phao bằng tín hiệu 12VDC, đảm bảo an toàn cho người sử dụng. Uu việt so với phương pháp đấu nối điện 220VAC trực tiếp vào phao điện ở bể nước.

Trong nhiều trường hợp kể cả sử dụng công tắc điện phao nước loại tốt và đấu dây mát lên phao thì thực tế dây điện đi từ máy bơm lên bể nước vẫn phải chịu điều kiện thời tiết khắc nghiệt gây lão hóa, bị chuột cắn phá hoại …hoặc các nguyên nhân khác dẫn đếnnguy cơ gây rò điện ra bể nước.

Sản phẩm RELAY AN TOÀN của
STC ELECTRIC sản xuất đã giải quyết triệt để vấn đề dò điện ra bồn nước và mang lại những lợi ích như:

Loại trừ nguy cơ rò điện, điện giật, chập điện gây cháy nổ do sử dụng dây dẫn trực tiếp nguồn 220VAC lên phao điện.

Tăng tuổi thọ cho phao điện do phao điện không phải trực tiếp chịu tải đóng cắt nguồn điện 220VAC đến máy bơm.

Giảm tải cho hệ thống dây dẫn đến phao điện. Chỉ cần sử dụng dây dẫn tiết diện nhỏ làm dây dẫn tín hiệu từ phao điện báo về RELAY AN TOÀN, do đó có thể cải tạo những trường hợp dây dẫn lên phao không đảm bảo chịu tải để tiết kiệm thời gian, chi phí thi công.

Dễ dàng quan sát trạng thái các phao điện bằng đèn báo, qua đó có thể biết được mức nước trong bể chứa đầy hay hết, rất tiện lợi trong việc sử dụng hay sửa chữa hệ thống.

(ĐẢM BẢO CÔNG SUẤT TỐI ƯU) Công suất 2 kW vượt trội (KHÔNG CẦN KHỞI ĐỘNG TỪ)

Thông số kỹ thuật
Kiểu Hoạt Động: Liên Tục

Lắp Đặt: Thanh Rail Tiêu Chuẩn 35mm

Nhiệt Độ Hoạt Động: -10°c Đến 70°c

Độ Ẩm Cho Phép: 95%

Điện Áp Nguồn Đầu Vào: 200V – 230 VAC

Tần số: 50Hz

Điện Áp Ra Phao Điện: 12 VDC

Khoảng cách dây phao: <100m

Công Suất Tải Tối Đa: 2 kW (2000W)

Kích Thước: 115x90x50

Khối lượng: 200g

Lưu ý trước khi tiến hành đấu nối:

Xác định đúng dây L(nóng) và N(nguội) và ngắt CB (cầu dao) trước khi tiến hành đấu nối.

Khi đấu nối phải đảm bảo an toàn điện, các đầu dây đấu vào thiết bị phải gọn gàng, khuyến khích sử dụng loại dây có vỏ bọc tốt.

Dây từ trên phao đến thiết bị nhận tín hiệu tốt nhất với khoảng cách <100m.

Công suất máy bơm cho phép 2 kW (2000W).

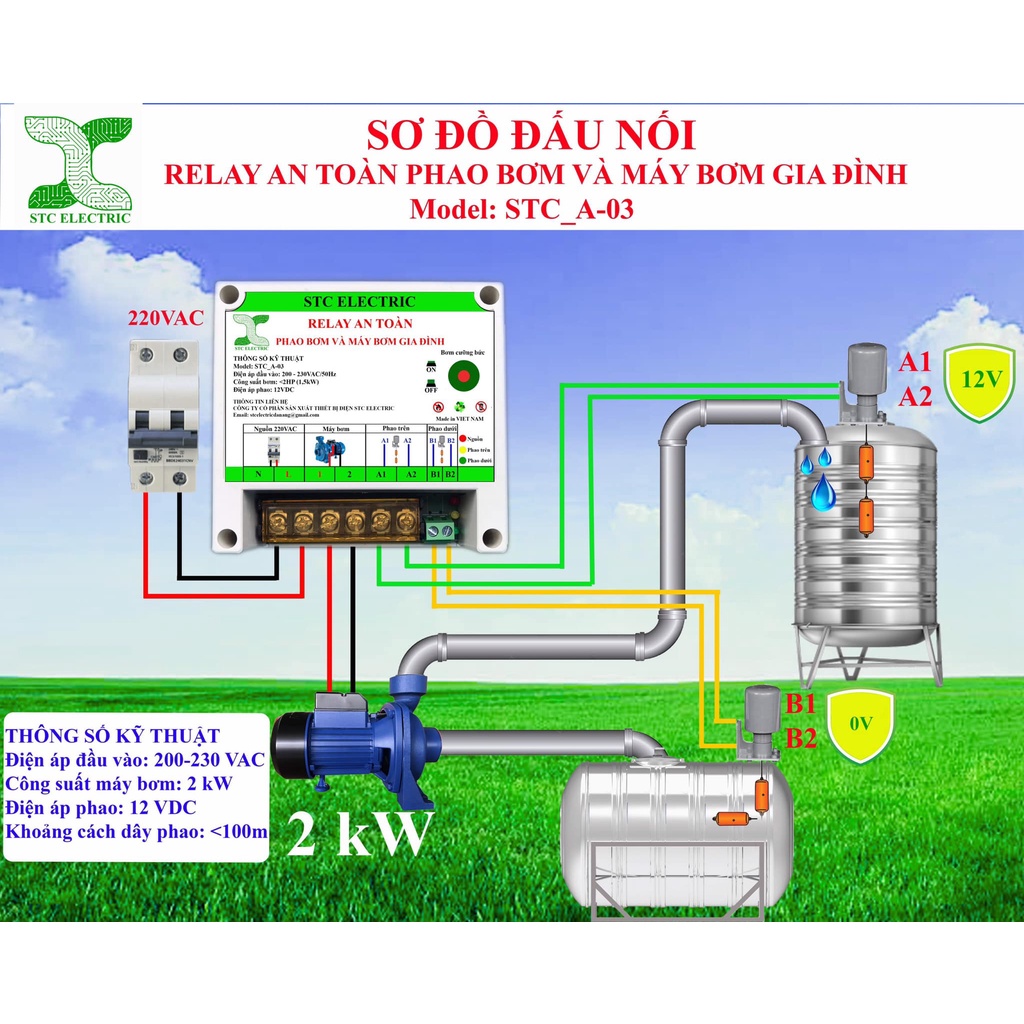

Sơ đồ chân đấu nối:

Chân N: Đấu vào dây N(nguội) của nguồn điện 220VAC.

Chân L: Đấu vào dây L(nóng) của nguồn điện 220VAC.

Chân 1 và 2: Đấu vào 2 dây máy bơm.

Chân A1: Đấu vào tiếp điểm A1 của phao điện.

Chân A2: Đấu vào tiếp điểm A2 của phao điện.
