Giới thiệu CARD Điều Khiển HD WF4 4 Cồng HUB75E

Card HD-WF4 được trang bị 4 dòng Cổng HUB75E. WF4 hỗ trợ Wi-Fi và đĩa USB để cập nhật chương trình. Dùng để quảng cáo màn hình bảng hiệu cửa hàng, màn hình gắn trên xe v…v… WF4 sử dụng phần mềm ứng dụng HD2020 và LedArt (APP). Giao diện phần mềm đơn giản, dễ dàng thao tác
Card HD-WF4 được trang bị 4 dòng Cổng HUB75E. WF4 hỗ trợ Wi-Fi và đĩa USB để cập nhật chương trình. Dùng để quảng cáo màn hình bảng hiệu cửa hàng, màn hình gắn trên xe v…v…
WF4 sử dụng phần mềm ứng dụng HD2020 và LedArt (APP). Giao diện phần mềm đơn giản, dễ dàng thao tác và chế độ hiển thị phong phú có đặc điểm là chi phí thấp và hiệu suất cao.
Chức năng
Module hỗ trợHỗ trợ cổng HUB75 full màu, hỗ trợ IC thông thường và ICN2038
Chế độ quétHỗ trợ tĩnh đến 1 / 32S
Phạm vi điều khiển768 * 128, Rộng nhất 1280, Cao nhất 256
Cổng giao tiếpWi-Fi, U-Disk
Dung lượng Flash8M Byte
Hỗ trợ RGBMô-đun đủ màu có thể hiển thị đỏ, xanh lá cây, xanh lam, vàng, tím, xanh lá cây, trắng ( 7 màu )
Mức độ xám8 mức, hỗ trợ văn bản màu đầy đủ
Số lượng chương trình999 chương trình, hỗ trợ chuyển đổi chương trình bằng điều khiển từ xa wifi
Số lượng khu vực20 khu vực có khu vực riêng biệt, các hiệu ứng đặc biệt riêng biệt và đường viền
Hiển thịHoạt hình, 3D, hình ảnh & văn bản (Hình ảnh, SWF), Excel, Thời gian, Nhiệt độ, Thời gian, Đếm, Âm lịch
Màn hình chuyển đổi tự độngHỗ trợ máy chuyển đổi hẹn giờ
Làm mờHỗ trợ cài đặt độ sáng, cài đặt độ sáng khoảng thời gian
Nguồn cung cấpMicro USB, chuẩn 5V
Chứng nhậnCE, FCC, RoHS
Định nghĩa cổng
Sơ đồ mạch

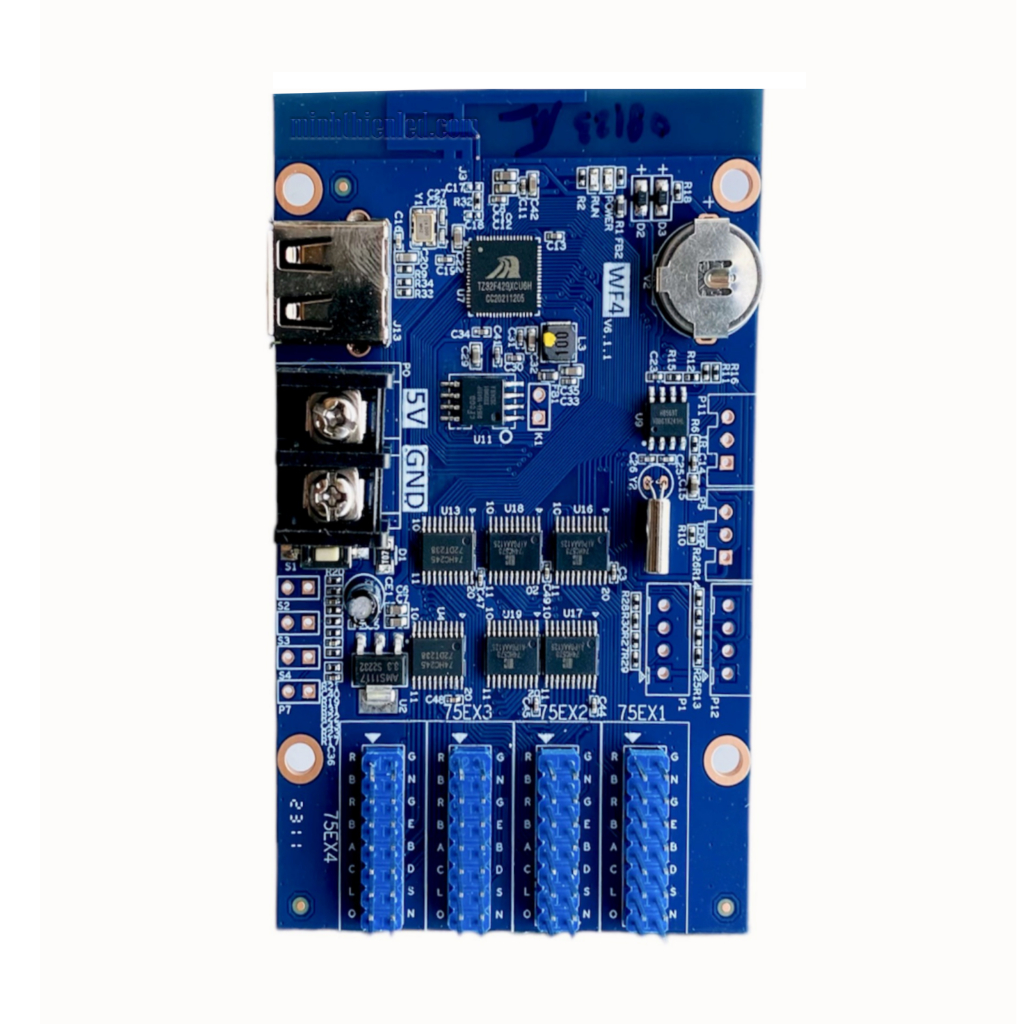

Mô tả sản phẩm
1. Cổng USB, để cập nhật chương trình bằng ổ USB
2. Đầu nối nguồn chuẩn 5V, chia sẻ với Micro-USB, có thể cấp nguồn trực tiếp cho module LED.
3. Nút kiểm tra, nhấp để chuyển trạng thái kiểm tra màn hình.
4. Các S:
– S2: Kết nối công tắc điểm, chuyển sang chương trình tiếp theo, bộ đếm thời gian bắt đầu, đếm cộng.
– S3: Kết nối công tắc điểm, chuyển đổi chương trình trước đó, đặt lại bộ hẹn giờ, đếm ngược.
– S4: Kết nối công tắc điểm, điều khiển chương trình, tạm dừng thời gian, đặt lại số lượng.
5. P7: Kết nối cảm biến độ sáng.
6. Cổng HUB75E để kết nối với Màn hình LED.
7. P12: Kết nối cảm biến PM2.5 hoặc PM10.
8. P5: Kết nối cảm biến nhiệt độ.
9. P11: Kết nối IR bằng điều khiển từ xa.
