Giới thiệu Mạch bảo vệ pin lithium sắt phốt phát hệ 4s

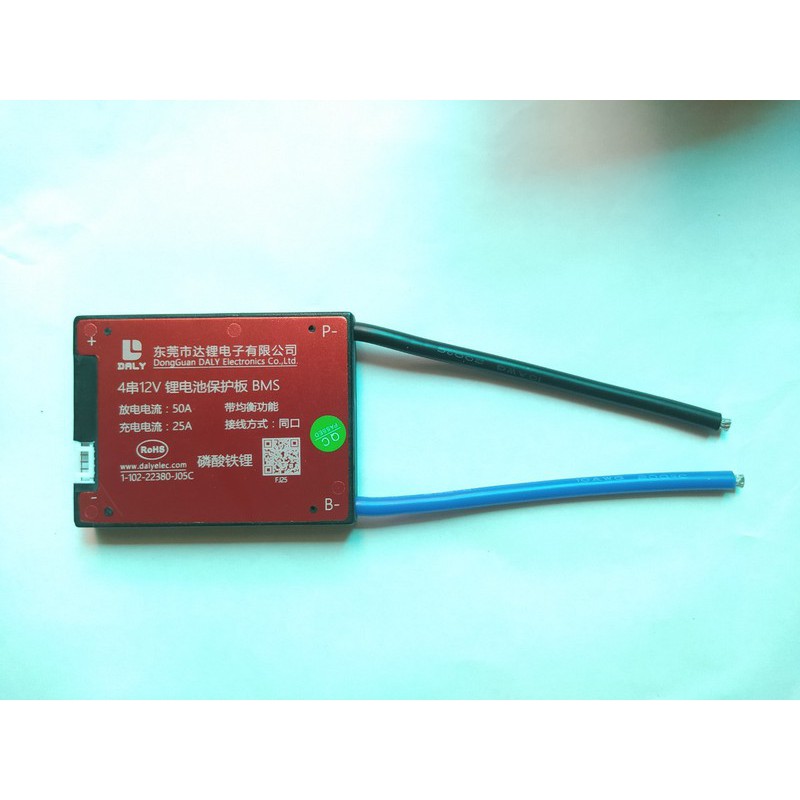

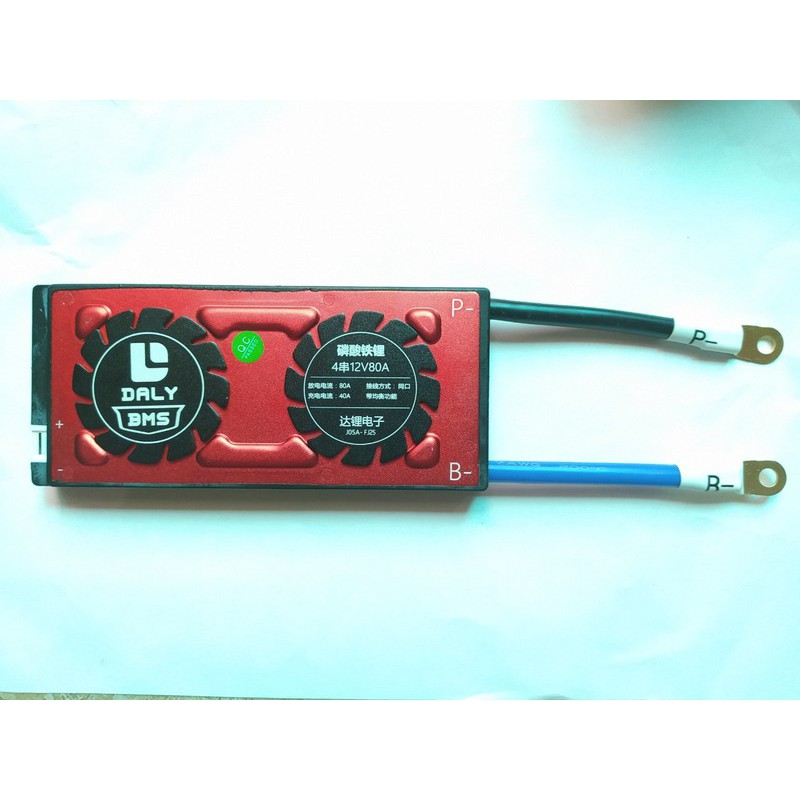

Mạch bảo vệ sạc và xả pin cao cấp Daly
Mạch bảo vệ cho loại pin LiFePO4  4S 3.2v;
Dòng điện xả cao nhất tùy loại khách hàng lựa chọn;
Dòng điện sạc ghi trên mạch là dòng liên tục bao gồm dòng xả ở trên cùng và ở phí dưới là dòng sạc
Mạch có tính năng cân bằng tuy nhiên dòng cân bằng rất nhỏ nên chỉ đủ cân bằng do lệch điện trở của pin thôi chứ nếu lệch dung lượng khi lắp thì không có ý nghĩa nhiều, cần thời gian rất lâu tùy độ chênh dung lượng;
Khả năng chống nước (hoặt động ngay cả khi trong nước);

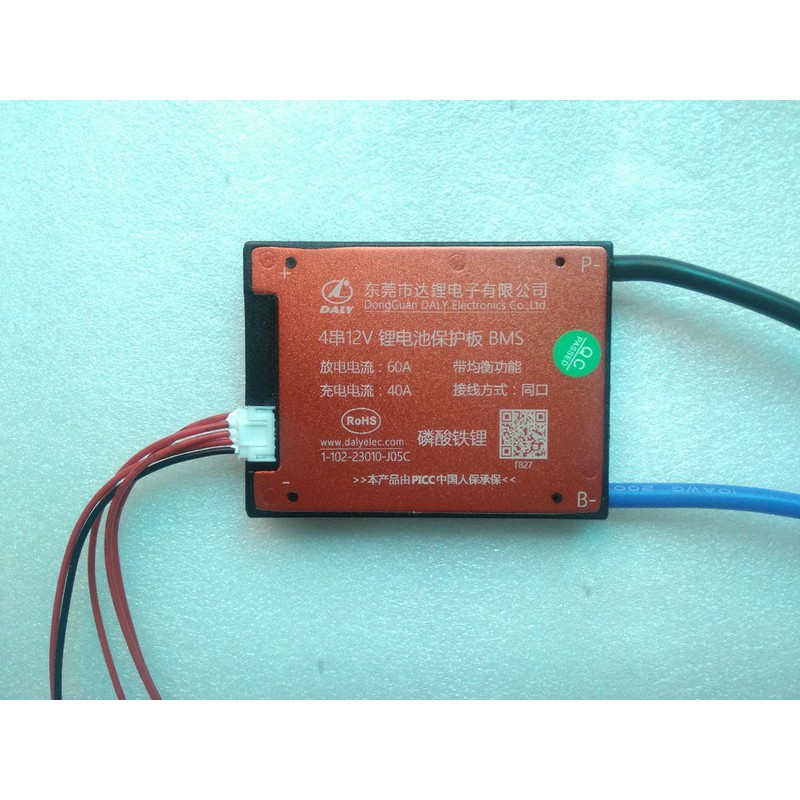

B- được lắp vào cực âm của pin, P-  tải đầu ra và sạc đầu vào cực âm pin;
Các dây lắp theo thứ tự điện áp 0v, 3.2v, 6.4v.....
Điện áp hoạt động 2.5V-3.6V
Sản phầm dán QC cơ bản trước khi bán nhà sản xuất đã kiểm tra mà thực ra chỉ có hàng JPD và Daly trên mạch có dán còn sản phẩm do cá nhân thì gần như không có nên dễ hiểu sao nó đắt
Trước khi lắp đặt quý khách phải tháo dây BMS ra khỏi mạch rồi hàn theo sơ đồ đấu vì các dây có thiết kế điện áp khác nhau nên dây điện áp thấp quẹt vào pin có mức điện áp gây có thể hỏng mạch. Sau khi làm xong mới thực hiện gắn mạch BMS và kiểm tra thông mạch
