Giới thiệu Mạch hạ áp BUCK 6-24VDC xuống 5V - 2.1A USB (max 3A) - chế sạc điện thoại

CÓ 2 LOẠI MẠCH ĐỂ CÁC BẠN LỰA CHỌN

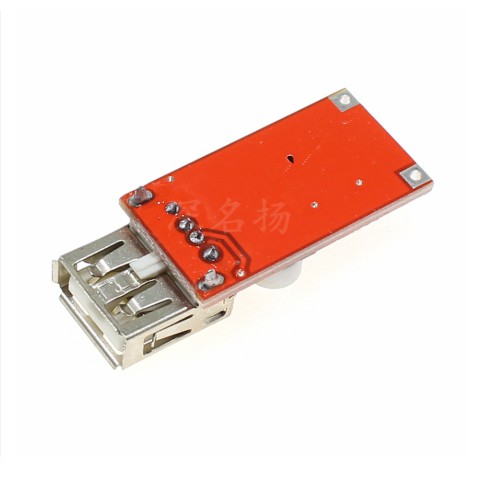

LOẠI 1: 1 CỔNG RA USB
Mạch hạ áp Buck 6-24VDC xuống 5V 2.1A (max 3A)
+ Mạch dùng điện áp đầu vào: DC 6-24V hạ áp về 5V
+ Dòng ra liên tục 2.1A (dòng ra tối đa có thể lên tới 3A nhưng cần gắn thêm tản nhiệt)
+ Hiệu suất chuyển đổi tùy vào điện áp vào, có thể lên 97.5% (6,5 đến 5V 0,7A), một số điện áp chuyển đổi chỉ đạt tầm 94%
+ Có diot bảo vệ chống gắn ngược cực đầu vào
+ Tần số chuyển đổi: 500KHz
+ Độ gợn đầu ra: dao động ~ 10mV (12V đến 5V - 3A)
+ Có đèn báo hiệu đầu ra
+ Nhiệt độ làm việc (-40 ℃ to + 85 ℃) : Nhiệt độ làm việc 30oC thông thường, Nhiệt độ làm việc càng cao thì dòng đầu ra càng nhỏ. Khi cần dòng ra lớn, cần thêm tản nhiệt
+ Có bảo vệ quá áp đầu ra dùng mạch bảo vệ TVS 300W
+ Kích thước: 26,5x15x7,5mm

Chú Ý:
+ Mạch Không có cách ly đầu vào và đầu ra
+ Không có mạch cắt điện áp đầu vào, nên cũng cần giám sát đầu vào tránh xả xuống điện áp quá thấp

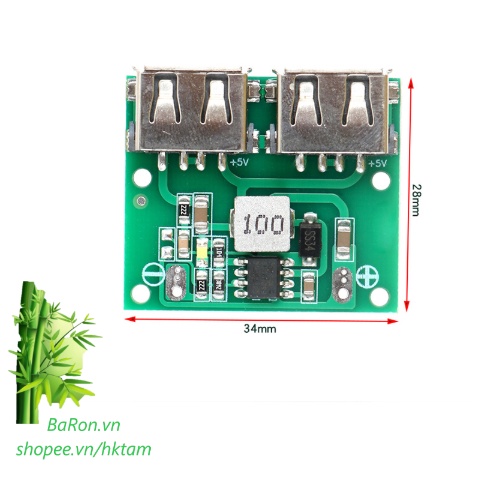

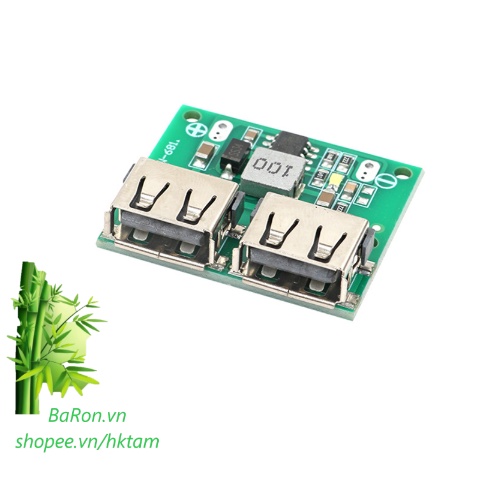

LOẠI 2: 2 CỔNG RA USB
Mạch hạ áp 6-26v ra 2 cổng USB 3A dùng để chế mạch sạc dự phòng từ cell pin 18650, cấp nguồn camera, có thể dùng nguồn từ các tấm pin mặt trời 6-12V

-Điện áp đầu vào : DC 6-26v
-Đầu ra 2 cổng USB : 5V dòng lớn nhất 3A
- Kích thước mạch : 28 * 33 * 8 mm
-Trọng lượng : 6g
-Có đèn Led báo khi cấp điện áp.
-Dòng đầu ra ổn định là 2A (không cần tản nhiệt) .

Lưu ý :
-Mạch không được đấu nối ngược cực sẽ dẫn tới hư mạch.
-Khi bật nguồn, Không chạm vào điện trở lấy mẫu và chân IC trên bảng mạch bằng tay. Nếu không điện áp đầu ra có thể bị hỏng đột ngột và làm hỏng mạch lẫn thiết bị.
