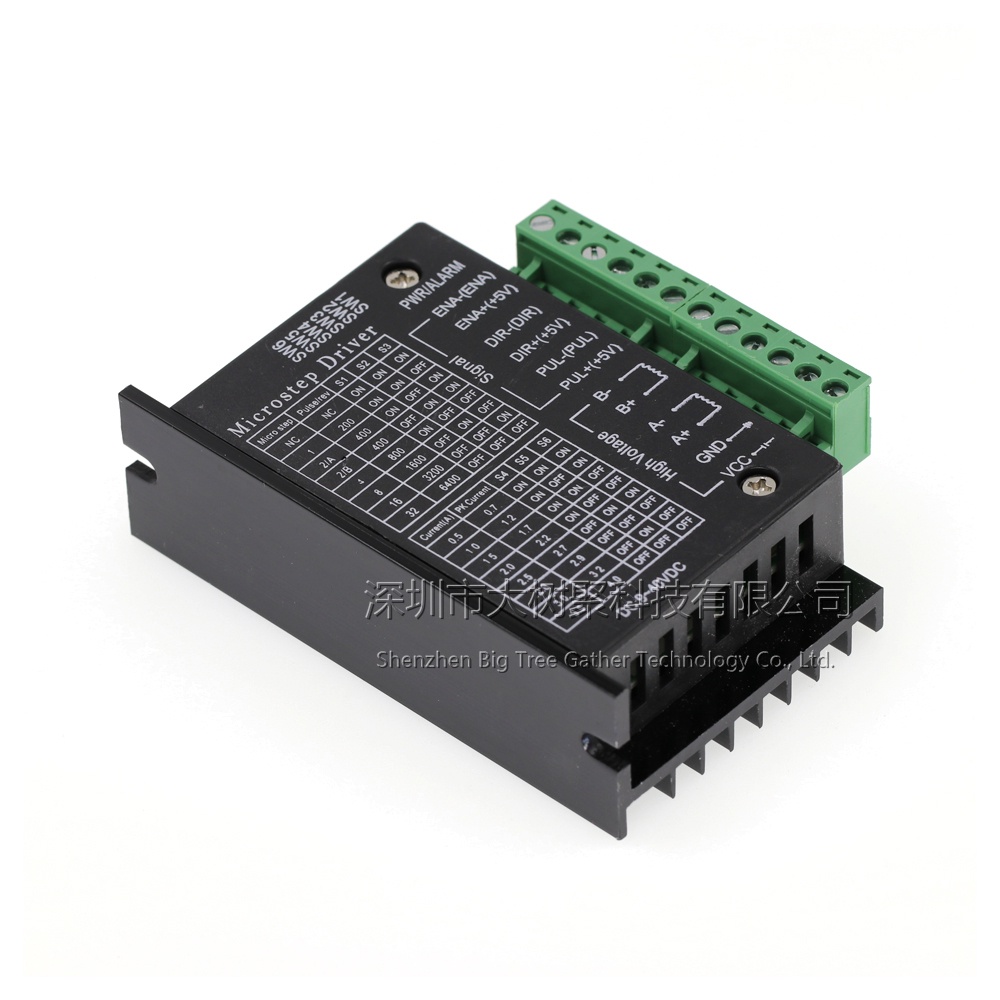

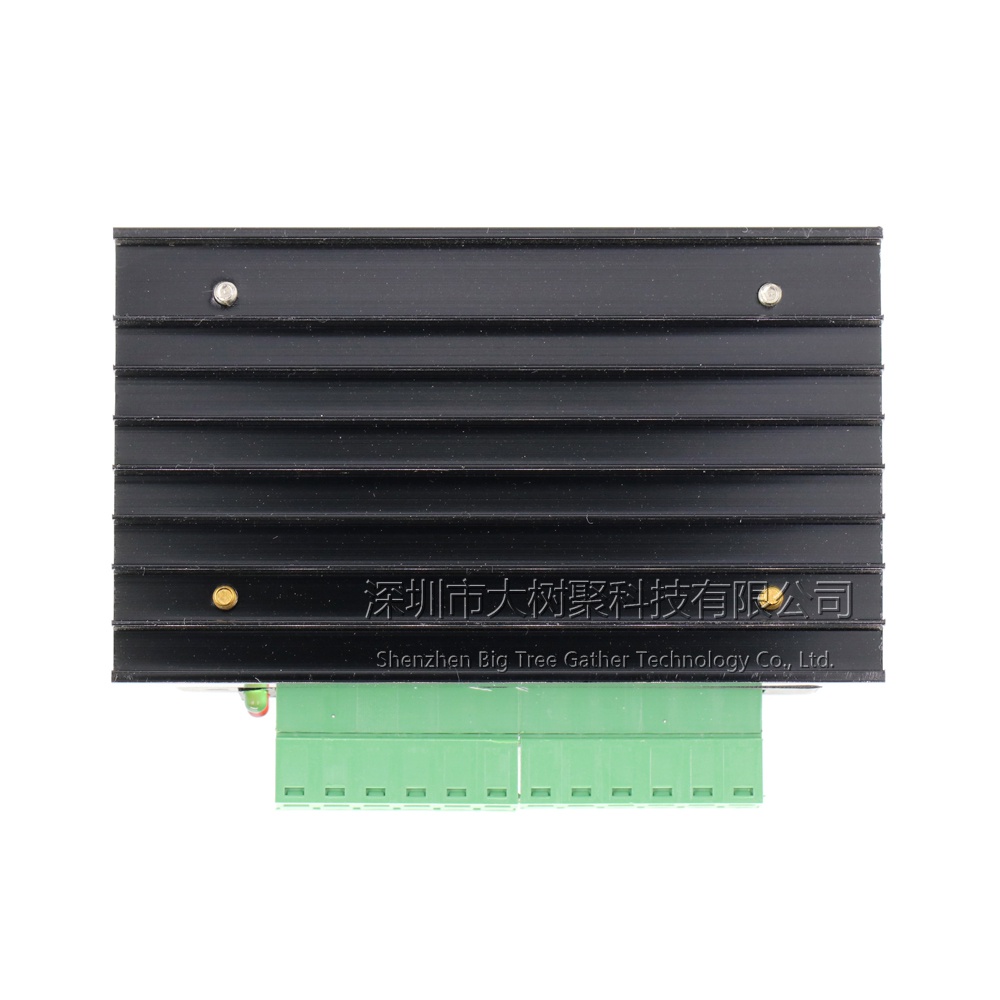

Giới thiệu Driver động cơ bước 42/57 TB6600 phiên bản nâng cấp 32 phân khối 4.0A 42V (xung 3-24V)

Driver điều khiển động cơ bước TB6600 4A 42V
Driver điều khiển động cơ step TB6600 4A 42V
Hướng dẫn sử dụng: http://pan.baidu.com/s/1sjJkKI5

Tính năng baby: Driver này là phiên bản nâng cấp của TB6600, với subdivision tăng lên 32 subdivision, phù hợp với mục đích chia sub cao. Động cơ bước áp dụng: 42, 57, 86 loại 2 pha 4 pha (4 dây, 6 dây, 8 dây)

1. Nguồn điện một chiều 9V-42V;

2. Truyền động dòng không đổi pha lưỡng cực cầu H;

3. Tám dòng điện đầu ra lên đến 4.0A là tùy chọn;

4. 6 chế độ chia nhỏ với tối đa 32 phân khu là tùy chọn;

5. Cách ly quang điện tốc độ cao tín hiệu đầu vào;

6. Giao diện xung đơn anode chung tiêu chuẩn;

7. Chức năng giữ ngoại tuyến;

8. Vỏ nửa kín có thể thích nghi với môi trường khắc nghiệt hơn;

9. Cung cấp chức năng khóa dòng bán tự động tiết kiệm năng lượng;

10. Tích hợp bảo vệ nhiệt độ và bảo vệ quá dòng.

11. 201 gam

Mạch Điều Khiển Động Cơ Bước TB6600
- Nguồn cấp: 9~42 VDC
- Dòng cấp tối đa: 4A
- Tín hiệu đầu vào có cách ly quang, tốc độ cao bằng opto
- Có thể dừng động cơ bằng cách ngưng cấp xung điều khiển
- Chế độ điều khiển bán kép kín giúp cho mạch có thể hoạt động ở những môi trường nghiêm ngặt hơn
- Có chức năng khóa bán tự động tiết kiệm năng lượng
- Có chức năng bảo vệ Quá nhiệt, quá dòng, sụt áp.
- Có thể điều khiển động cơ bước 2 pha quay và đảo chiều quay, có thể hoạt động ở chế độ vi bước( 1/2; 1/4; 1/8; 1/16 bước)

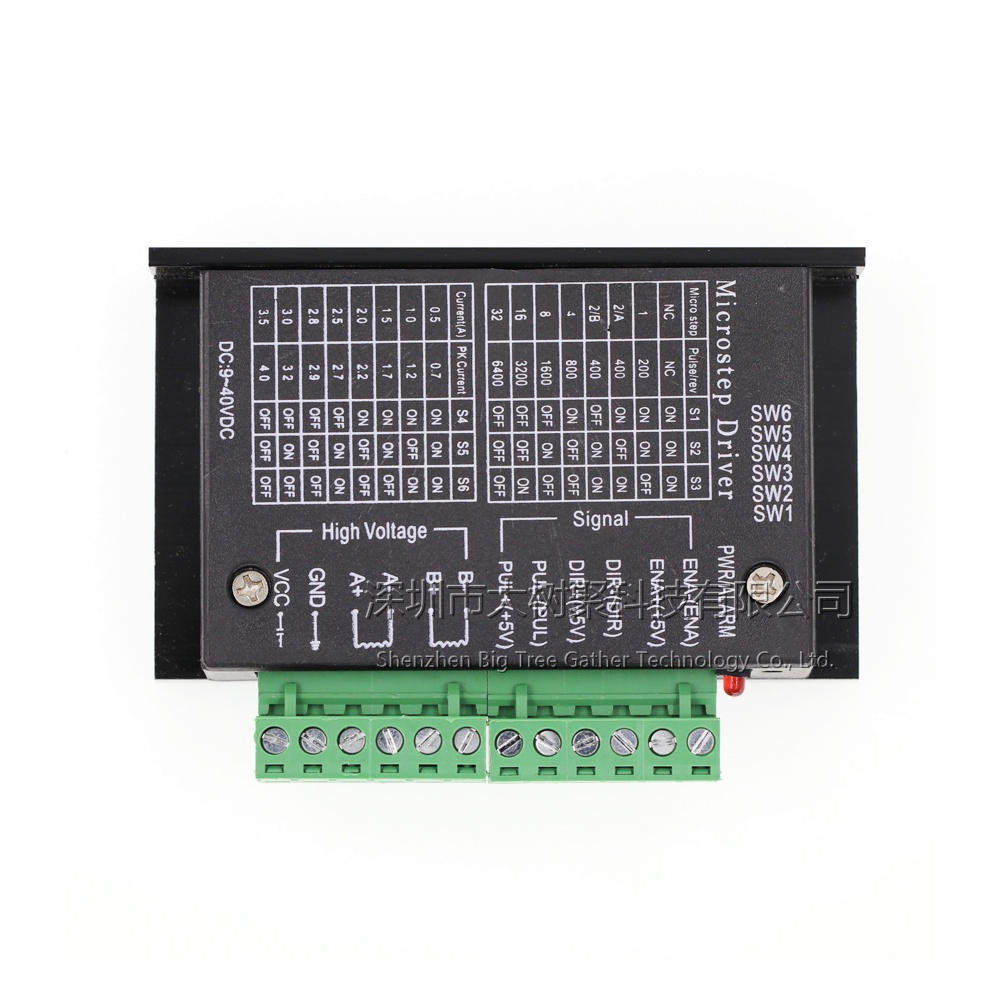

Cài đặt và ghép nối:
- DC- : Điện áp (-) âm của nguồn
- A+ và A -: Nối vào cặp cuộn dây của động cơ bước
- B+ và B- : Nối với cặp cuộn dây còn lại của động cơ
- PUL+: Tín hiệu cấp xung điều khiển tốc độ (+5V) từ BOB cho TB6600
- PUL-: Tín hiệu cấp xung điều khiển tốc độ (-) từ BOB cho TB6600
- DIR+: Tín hiệu cấp xung đảo chiều (+5V) từ BOB cho TB6600
- DIR-: Tín hiệu cấp xung đảo chiều (-) từ BOB cho TB6600
- ENA+ và ENA -: khi cấp tín hiệu cho cặp này động cơ sẽ không có lực momen giữ và quay nữa
- Có thể đấu tín hiệu dương (+) chung hoặc tín hiệu âm (-) chung
