Giới thiệu Mô Đun Nhận Tín Hiệu Radio Đồng Hồ DCF77 Chuyên Dụng

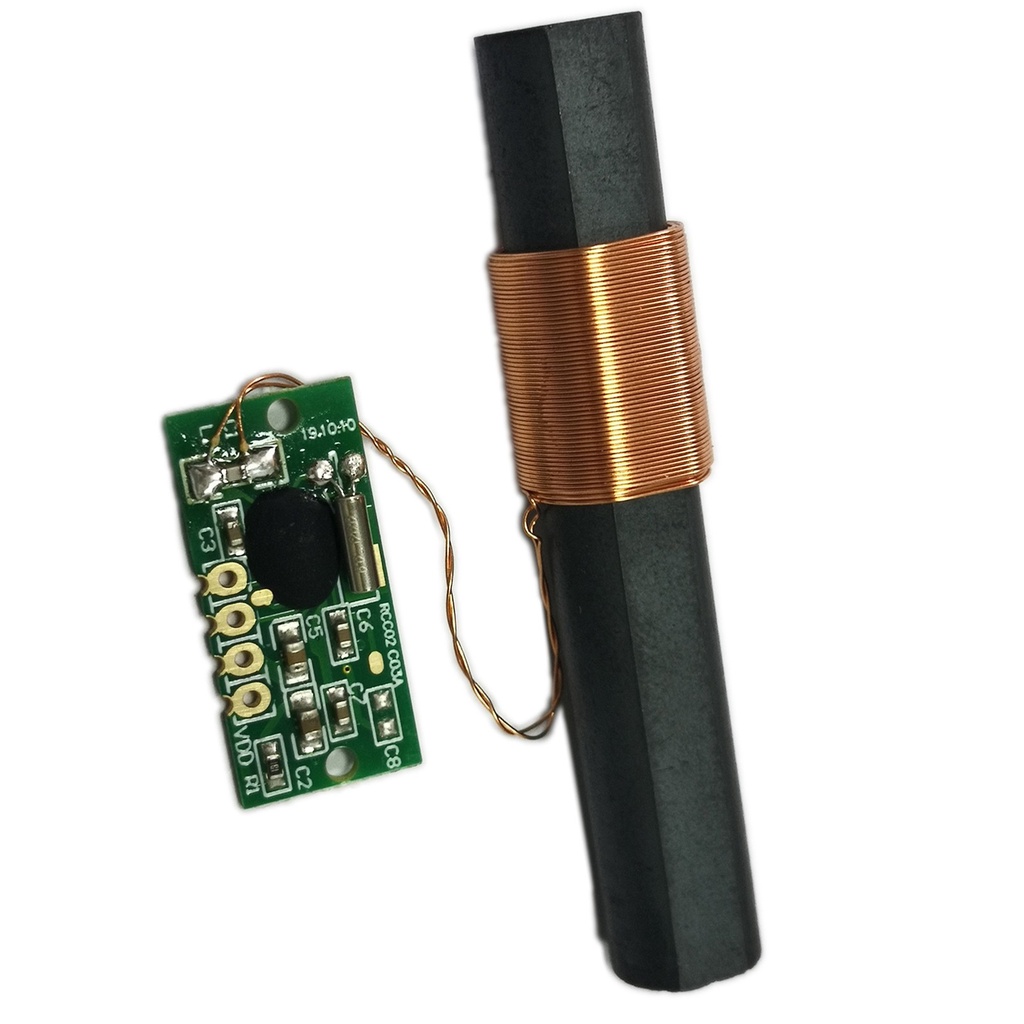

Mô tả sản phẩm:Mô-đun bộ thu DCF với ăng-ten DCF được điều chỉnh theo bộ phát tín hiệu thời gian DCF77 (Frankfurt 77.5 kHz). Tín hiệu cảm ứng ăng-ten được gửi đến IC để khuếch đại, phá dỡ và sau đó được MCU xác định, do đó ngày và thời gian của trung tâm định thời có thể hoàn toàn nhất quán.
Dưới đây bạn sẽ tìm thấy các sơ đồ thiết lập và mạch quan trọng.
Thông số kỹ thuật
Dcf --- 77.5KHZ thông số kỹ thuật tần số đơn:
Số sản phẩm: DCF-1060N-03A
Danh mục RCCM: Mô-đun tần số đơn DCF / 77.5KHz
Kích thước PCB: 25.0x11.5x1.0mm / FR4

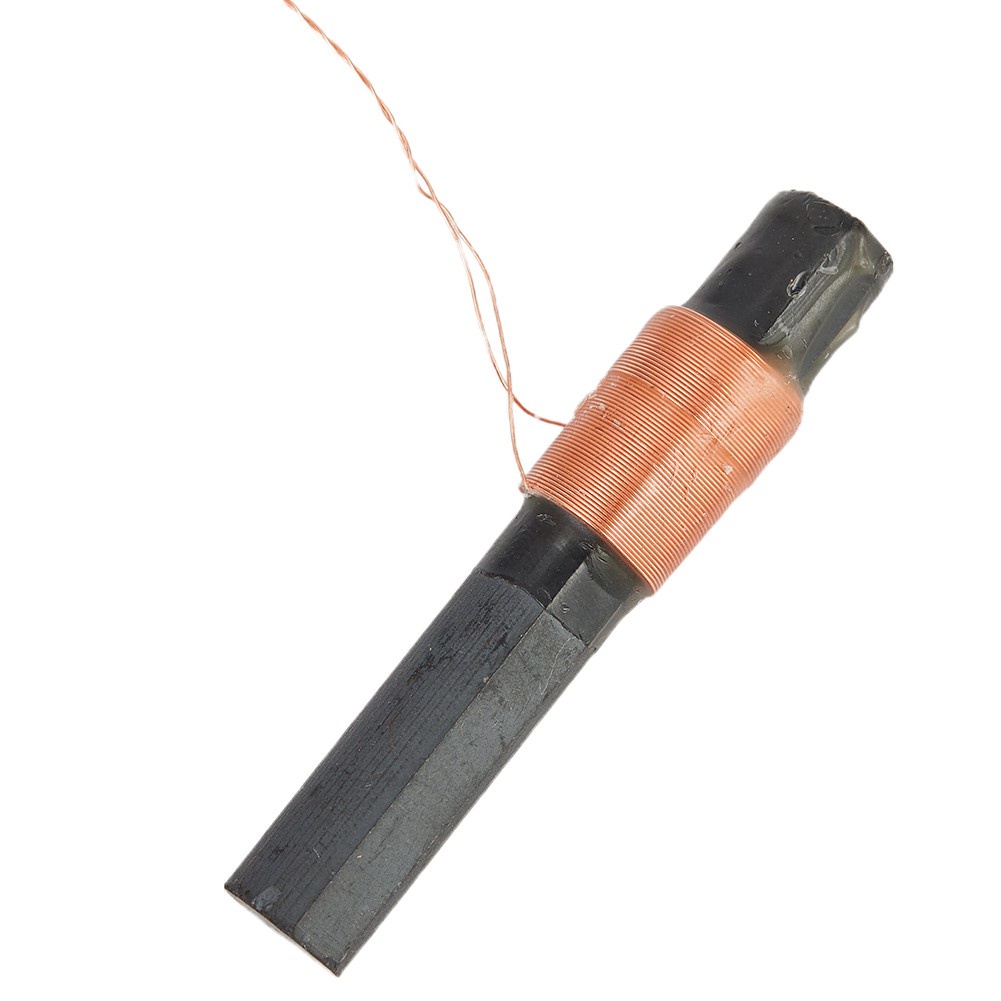

Kích thước ăng-ten: AR10x60mm / Q cao
Tần số danh định: 77,5KHz ± 300Hz
Độ nhạy: 27 ± 2dB
Nhận IC: CME6005

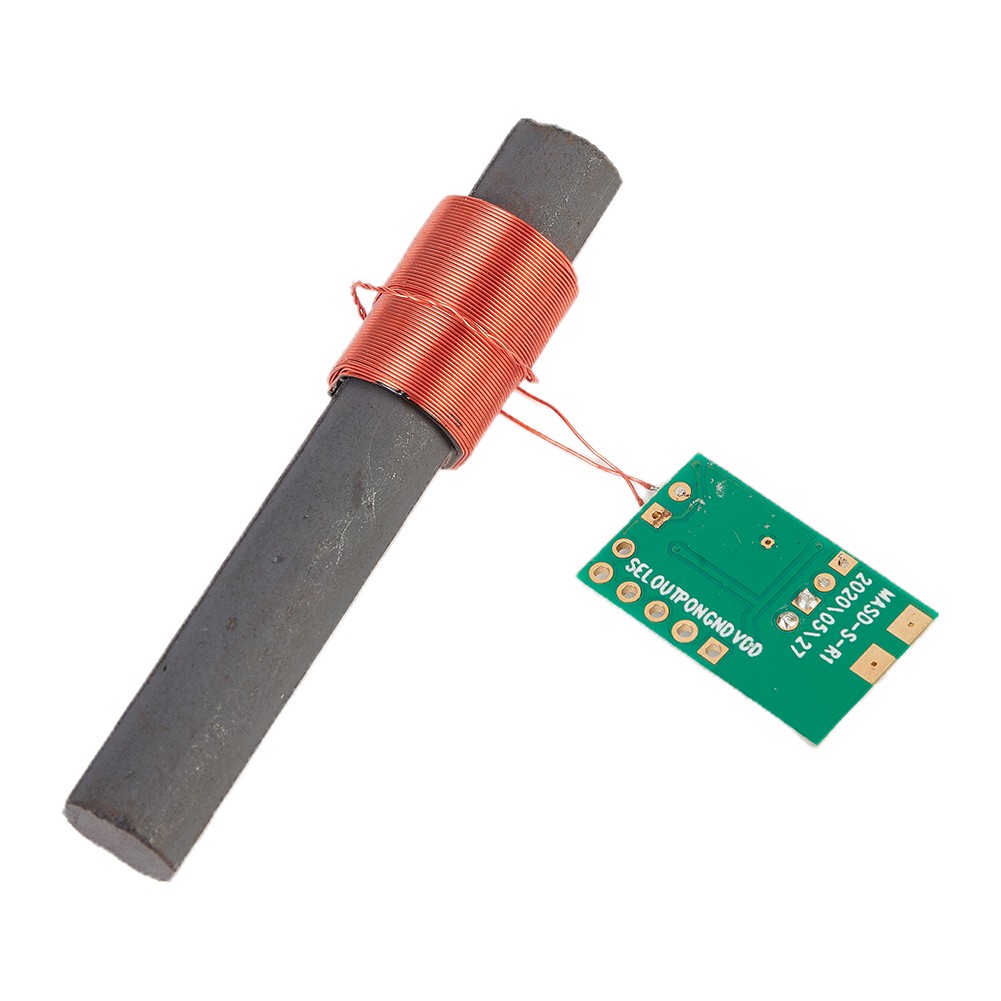

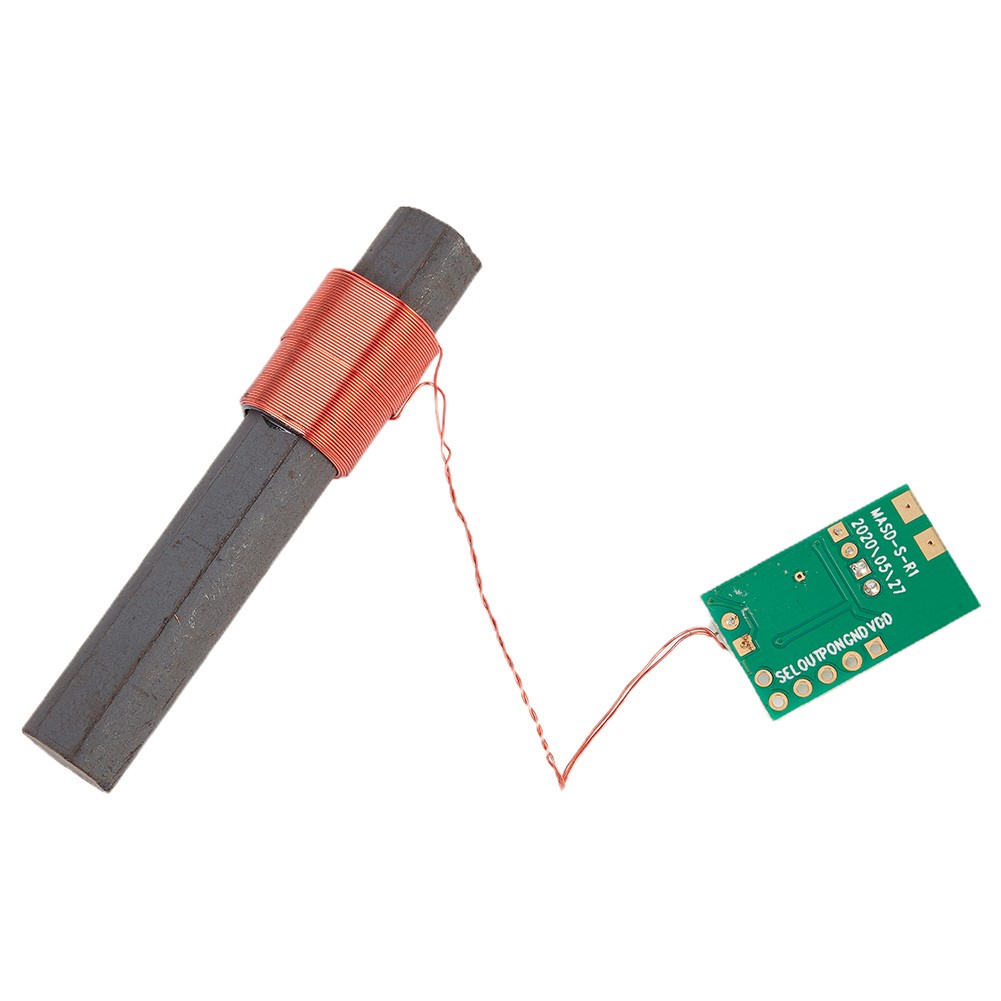

Đặc điểm kỹ thuật tần số kép JJY-40 / 60KHZ
Số sản phẩm: JJY-1060N-MAS
Danh mục RCCM: JJY / 40 + 60KHz mô-đun tần số kép
Kích thước PCB: 22.0x13.5x1.0mm / FR4
Kích thước ăng-ten: AR10x60mm / Q cao
Tần số danh định: 40/60KHz ± 300Hz
Độ nhạy: 40 / 60K: 30 / 28 ± 2dB
Nhận IC: MAS6181B • Điện áp hoạt động: 1.1 ...3.3 V • Tiêu thụ hiện tại: 85 μA tối đa • Tần số nhận: 77,5 KHz • Kích thước bảng (không có ăng-ten) LxWxH: 22x13,5x1 mm • Chất lượng ăng-ten: LxØ: 60x10mm • Phạm vi Phân phối: Mô-đun bộ thu DCF 1 mảnh với ăng-ten • kết nối: ※ Ground = Pin G → Điện áp hoạt động = Pin V ö data = Pin T → Power On / Off = Pin P1
→ Lựa chọn tần số 40 / 60K = SEL → AAGC (Lưu ý 4: Điều khiển tùy chọn cho AGC Bật / Hầm
Chân điều khiển AON có lực kéo bên trong giúp bật mạch AGC mọi lúc nếu không kết nối chân AON.
Điều khiển AON tùy chọn có thể được sử dụng để giữ và nhả mạch AGC. Ổ đĩa động cơ bước của đồng hồ kim hoặc
Đồng hồ có thể tạo ra lượng tiếng ồn đáng lo ngại có thể chuyển bộ khuếch đại đầu vào sang mức không tối ưu. Điều này
Có thể được tránh bằng cách kiểm soát giữ AGC (AON = VSS) trong thời gian truyền động cơ bước và giải phóng AGC
(AON = Vdd) khi động cơ không được điều khiển. Agc chỉ nên giữ trong các vụ xáo trộn và giữ nguyên
Thời gian phát hành vì rò rỉ AGC vẫn có thể thay đổi chậm khi cầm.) • Lưu ý quan trọng: → PIN P1 là công tắc bật / tắt và phải được đặt thành mức thấp logic.
Lưu ý: Không thể chuyển đổi các mô-đun tần số đơn giữa các tần số khác nhau của DCF / WVB / HBG / BPC, các mô-đun tần số kép JJY có thể được chuyển đổi giữa 40K / 60K hai tần số, để tạo ra một mô-đun tần số đơn nhất định, chỉ có thể nhận tín hiệu Trong dải tần này.
Gói hàng bao gồm:
1 * Mô-đun bộ thu
