Giới thiệu 【FOR SALE】Solid State 1pcs Optional 1/2/4/8 Channel Equipment For PI AVR PIC Durable

Đặc điểm:

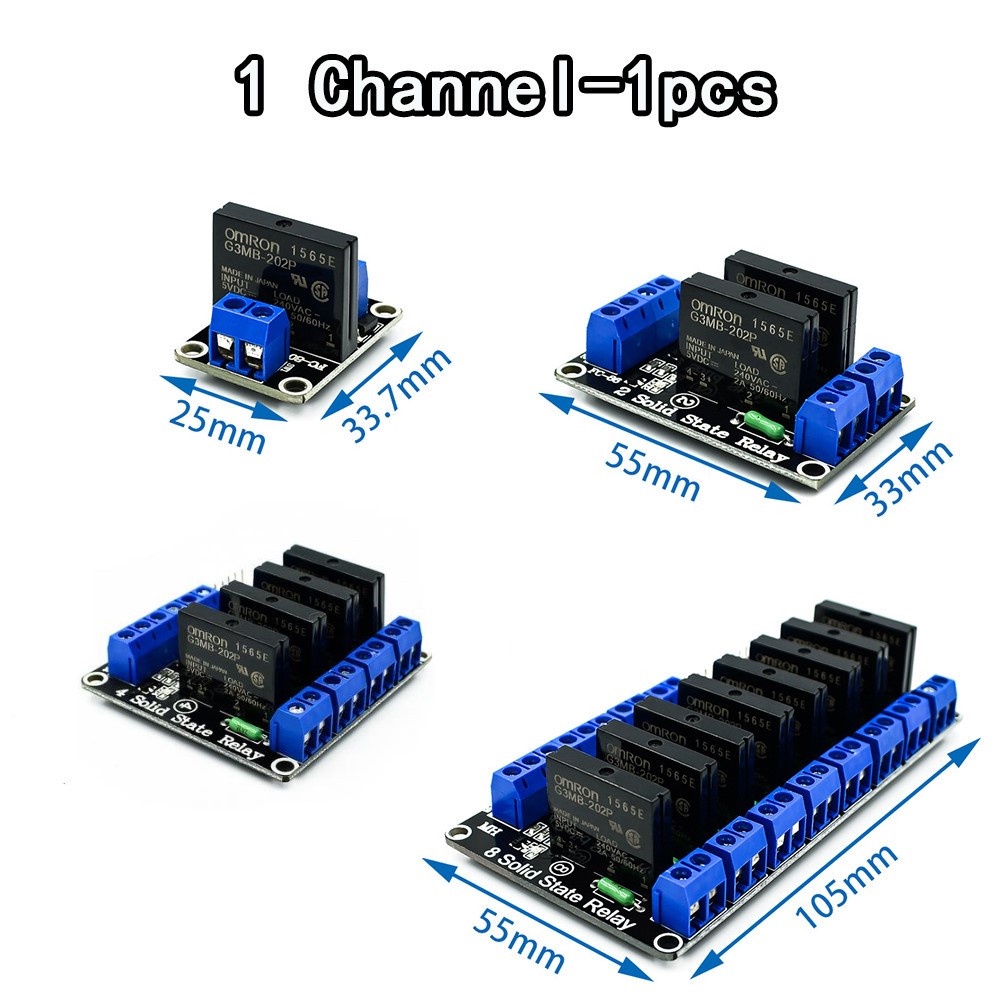

Mô hình: 1 kênh, 2 kênh, 4 kênh, 8 kênh (tùy chọn)
100% hàng mới, chất lượng cao
Được làm bằng chất liệu cao cấp, bền

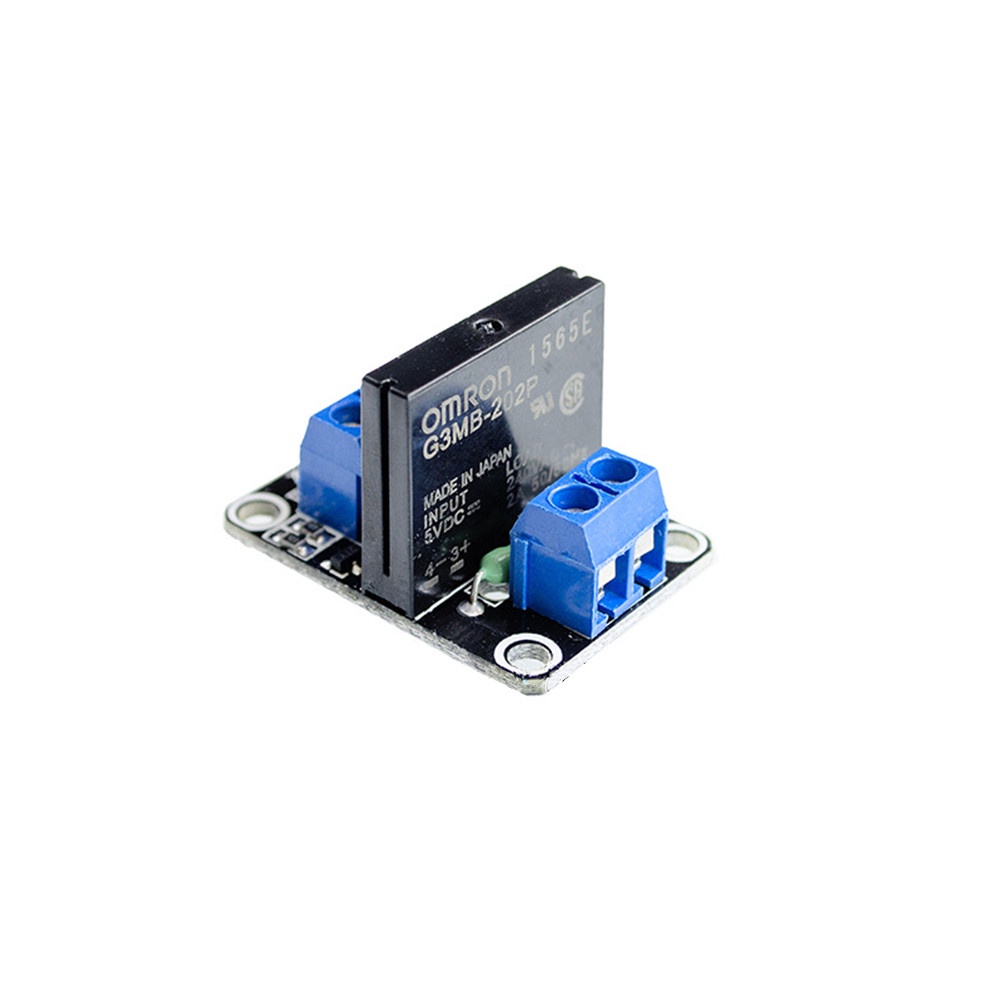

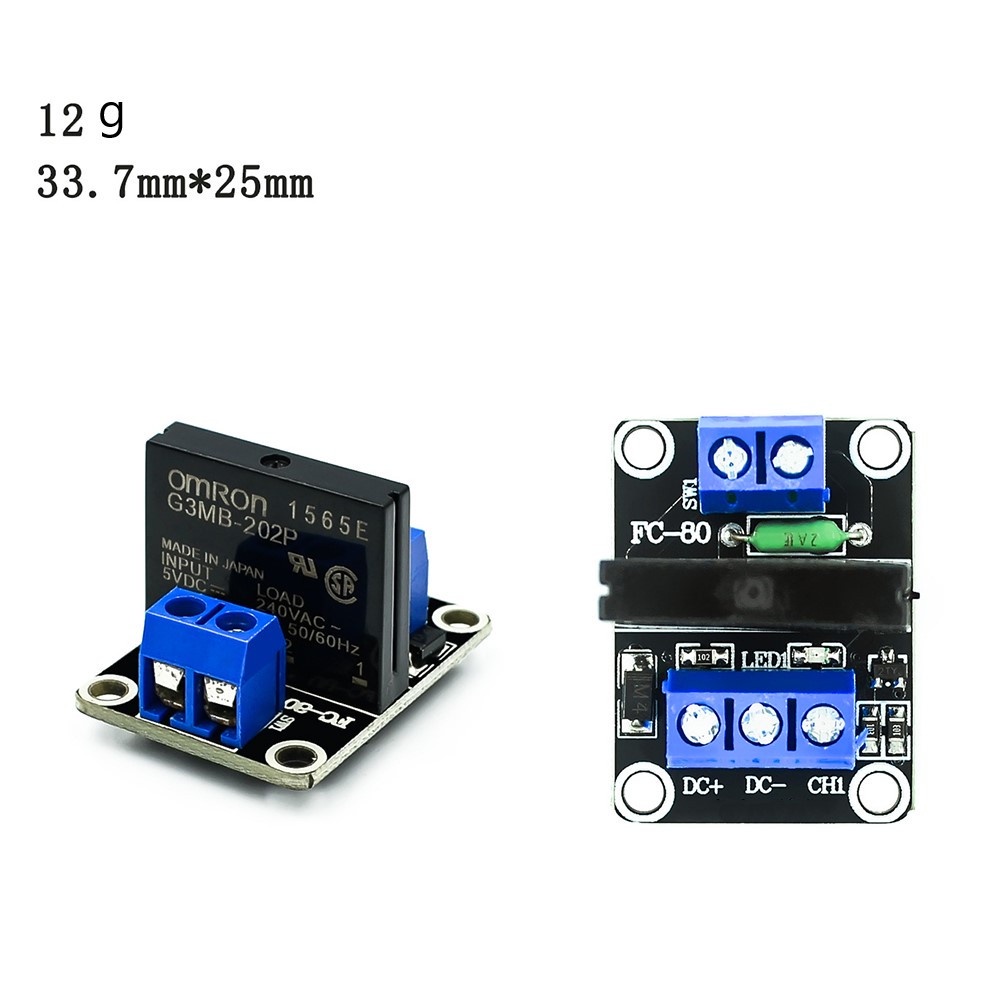

* Mô-đun rơ le trạng thái rắn 5v 1 kênh:

Rơ le trạng thái rắn 5V 240V 2A, đầu ra với cầu chì điện trở 240V 2A.
Kích thước: 25 * 34 * 25 (chiều dài * chiều rộng * chiều cao) trọng lượng: 13g
Công suất đầu vào: 5V DC (160MA)

Đầu vào điều khiển tín hiệu điện áp:
Mức thấp 0V-0,5V (xả SSR)
Mức cao 2,5V-20V (SSR bật)

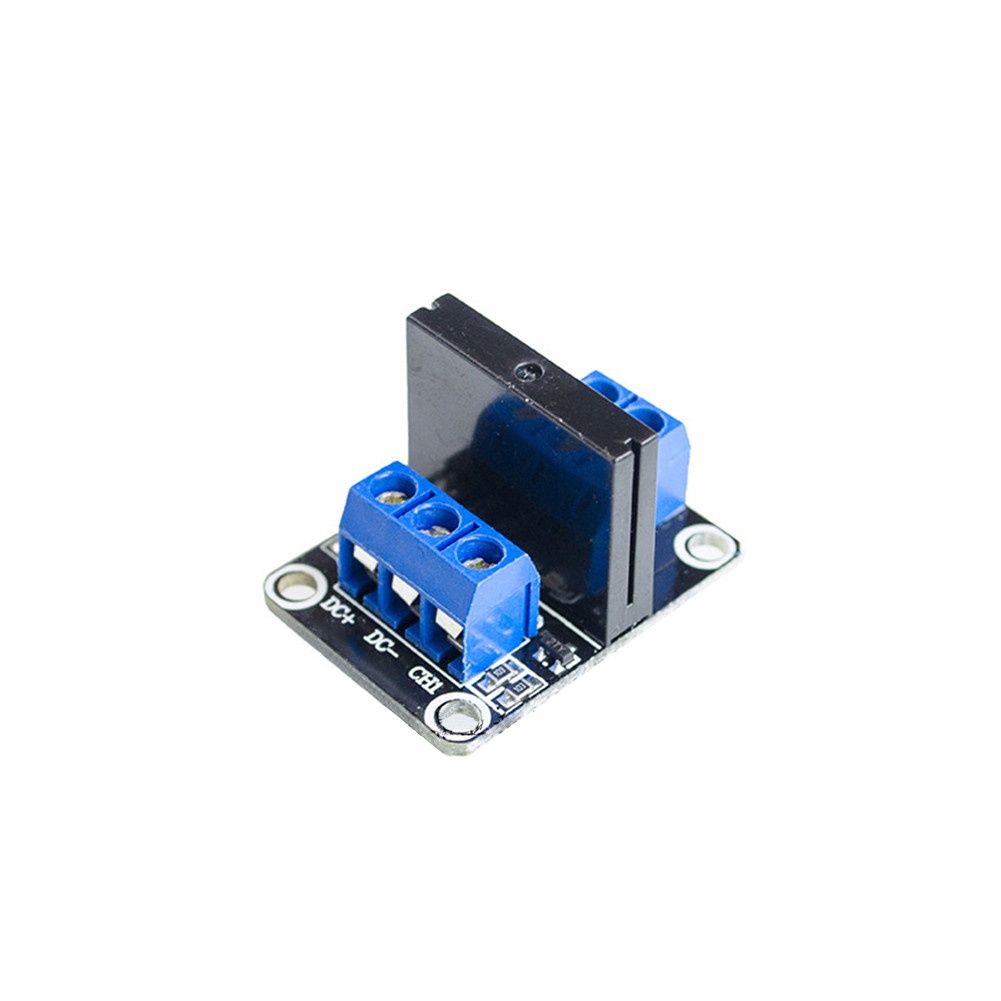

Giao diện mô-đun:
Phần đầu vào:
Dc +: Nguồn điện tích cực (cung cấp bởi điện áp rơ le)
Dc-: Kết nối với cực âm của nguồn điện
Ch: Kích hoạt tín hiệu của mô-đun rơ le đã qua (kích hoạt mức thấp có giá trị)


* Mô-đun rơ le trạng thái rắn 2 kênh:

Kích thước: 55 * 33 * 25 (chiều dài * chiều rộng * chiều cao) trọng lượng: 21,5g
Công suất đầu vào: 5V DC (160MA)
Đầu vào điều khiển tín hiệu điện áp:
Mức thấp 0V-0,5V (xả SSR)
Mức cao 2,5V-20V (SSR bật)

Giao diện mô-đun:
Phần đầu vào:
Dc +: Nguồn điện tích cực (cung cấp bởi điện áp rơ le)
Dc-: Kết nối với cực âm của nguồn điện
Ch: Kích hoạt tín hiệu của mô-đun rơ le đã qua (khoạt động mức cao có giá trị)

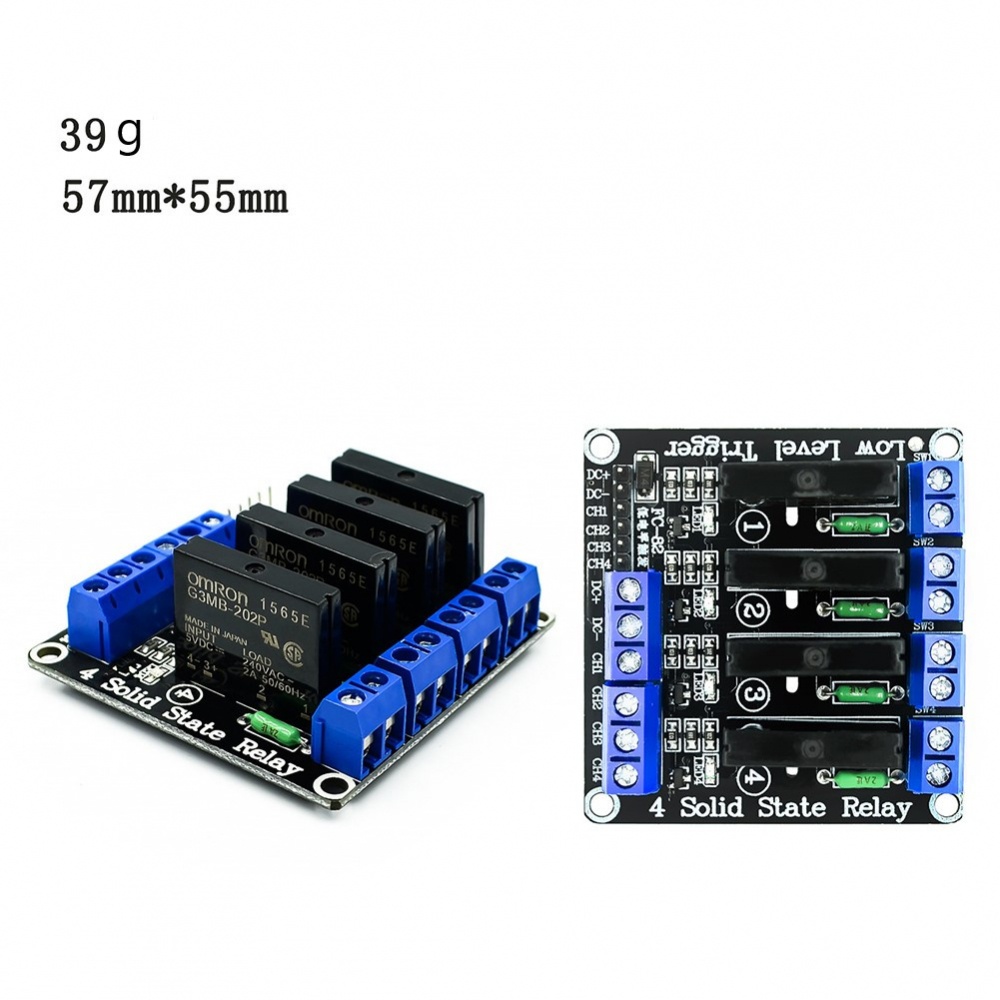

* Mô-đun rơ le trạng thái rắn 4 kênh

Rơ le trạng thái rắn 5V 240V 2A, đầu ra với cầu chì điện trở 240V 2A.
Kích thước: 57 * 55 * 25 (chiều dài * chiều rộng * chiều cao) trọng lượng: 40g
Công suất đầu vào: 5V DC (160MA)
Đầu vào điều khiển tín hiệu điện áp:
Mức thấp 0V-0,5V (xả SSR)
Mức cao 2,5V-20V (SSR bật)

Giao diện mô-đun:
Phần đầu vào:
Dc +: Nguồn điện tích cực (cung cấp bởi điện áp rơ le)
Dc-: Kết nối với cực âm của nguồn điện
Đầu kích hoạt tín hiệu mô-đun rơ le CH1: 1 (khoạt động mức cao có giá trị)
Ch2: 2 đầu kích hoạt tín hiệu mô-đun rơ le (bộ kích hoạt mức cao có giá trị)
Ch3: 3 đầu kích hoạt tín hiệu mô-đun rơ le (bộ kích hoạt mức cao có giá trị)
Ch4: 4 kênh kích hoạt tín hiệu mô-đun rơ le (trình kích hoạt mức cao có giá trị)


* Mô-đun rơ le trạng thái rắn 8 kênh

Rơ le trạng thái rắn 5V Omron 240V 2A, đầu ra với cầu chì điện trở 240V 2A
Kích thước: 103 * 53 * 21mm / 4,05 * 2,08 * 0,82 "
Công suất đầu vào: 5V DC (160mA)
Đầu vào điều khiển tín hiệu điện áp:
Mức thấp 0V-0,5V (xả SSR)
Mức cao 2,5V-20V (SSR bật)
Chân cắm 2,54cm và thiết bị đầu cuối KF301 màu xanh lam thuận tiện hơn để kết nối với đường điều khiển

Giao diện mô-đun:
Phần đầu vào:
Dc +: Nguồn điện tích cực (nguồn điện điện áp phát điện)
Dc-: Kết nối với cực âm của nguồn điện
Ch1: 1 tín hiệu kích hoạt đầu của mô-đun rơ le (kích hoạt mức thấp có giá trị)
Ch2: Thiết bị đầu cuối kích hoạt tín hiệu mô-đun rơ le 2 chiều (kích hoạt mức thấp có giá trị)
Ch3: 3 thiết bị đầu cuối kích hoạt tín hiệu mô-đun rơ le (kết hoạt mức thấp có giá trị)
Ch4: Thiết bị đầu cuối kích hoạt tín hiệu mô-đun rơ le 4 chiều (kích hoạt mức thấp có giá trị)
Ch5: Thiết bị đầu cuối kích hoạt tín hiệu mô-đun rơ le 5 chiều (kích hoạt mức thấp có giá trị)
Ch6: Thiết bị đầu cuối kích hoạt tín hiệu rơ le 6 chiều (kích hoạt mức thấp có giá trị)
Ch7: Thiết bị đầu cuối kích hoạt tín hiệu rơ le 7 chiều (kích hoạt mức thấp có giá trị)
