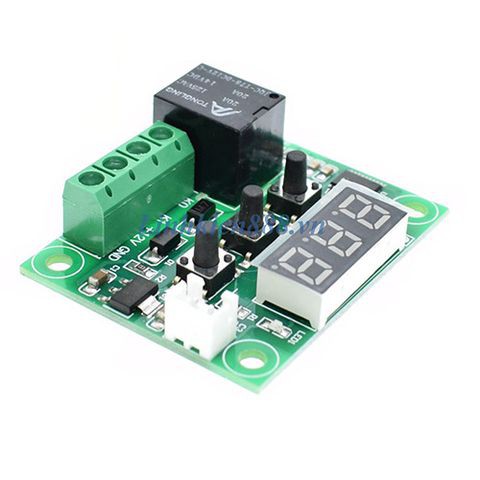

Giới thiệu Module Đo Và Điều Khiển Nhiệt Độ, Có Cả Sensor XH-W1209

Mạch cảm biến nhiệt độ XH-W1209 có ngõ ra Relay dạng thường mở, có hiển thị nhiệt độ bằng LED 7 đoạn. Đặc biệt với module này ta có thể cài đặt mức nhiệt độ (1 mức) hoặc khoảng nhiệt độ để kích đóng ngắt relay. Nhờ tính năng hữu dụng này mà người dùng có thể dễ dàng sáng tạo nhiều ứng dụng thú vị như : máy ấp trứng, cảnh báo nhiệt độ, làm mát tự động,...

Thông số kĩ thuật
Điện áp nguồn DC12V
Dòng tiêu thụ của mạch ≤ 10mA khi không bật relay, khi bật relay≤ 60mA
Độ chính xác 0.1℃
Phạm vi kiểm soát nhiệt độ -50 đến 110 độ C
Thời gian cập nhập 0.5S
Relay chịu tải dòng tối đa 20A tại 125VAC, 20A tại 14VDC
Kích thước 40×48.5 mm
Lỗ gắn M3x2

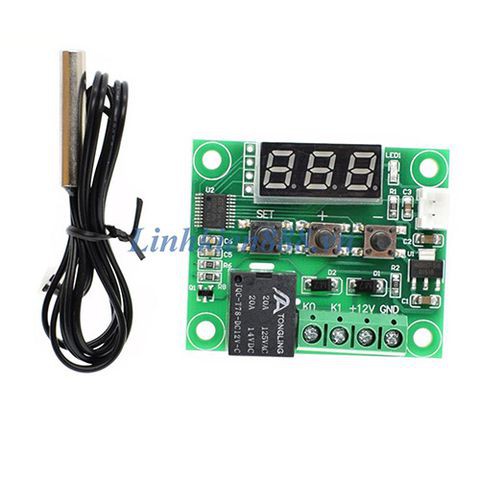

Đầu dò nhiệt độ trở nhiệt NTC (10K 5%) dài 0.5m có khả năng chống thấm nước
Sử dụng led 7 thanh 3 số 0.28 int màu đỏ hiển thị
Ba phím chức năng: Setup, Tăng (+), Giảm (-)
Cân nặng 400g
Yêu cầu môi trường: nhiệt độ -10 ~ 60 ℃; Độ ẩm 20% -85%
Ứng dụng
Sử đụng để đo nhiệt độ
Kiểm soát nhiệt độ theo giá trị mong muốn của người dùng ứng dụng trong việc ấp trứng, đun nước, làm lạnh,…
Hoạt động

Khởi động, mạch hiển thì nhiệt độ môi trường đo được.

Khi relay đóng, led báo (màu đỏ) sẽ sáng và led báo tắt khi đèn tắt

Mạch có hai chết độ hoạt động:

Làm lạnh
Sưởi ấm
Chế độ làm lạnh, mạch khống chế nhiệt độ môi trường không vượt quá giá trị T0 (do người dùng đặt). Khi nhiệt độ môi trường lớn hơn T0, relay đóng; máy làm lạnh hoạt động. Nhiệt độ môi trường giảm đến giá trị T0 – t ( t là nhiệt độ trễ do người dùng cài đặt, mặc định ban đầu là 2 ), relay ngắt, máy làm lạnh dừng hoạt động. Lúc này nhiệt độ môi trường tăng lên quá nhiệt độ T0 thì relay lại đóng, máy lạnh hoạt động. Như vậy nhiệt độ môi trường được khống chễ trong khoảng từ T0 đến T0 – t

Chế độ sưởi ấm, mạch khống chế nhiệt độ môi trường không dưới giá trị T0 (do người dùng đặt). Khi nhiệt độ môi trường nhỏ hơn T0, relay đóng; máy làm sưởi hoạt động. Nhiệt độ môi trường tăng đến giá trị T0 + t ( t là nhiệt độ trễ do người dùng cài đặt, mặc định ban đầu là 2 ), relay ngắt, máy sưởi dừng hoạt động. Lúc này nhiệt độ môi trường giảm xuống dưới nhiệt độ T0 thì relay lại đóng, máy sưởi hoạt động. Như vậy nhiệt độ môi trường được khống chế trong khoảng từ T0 đến T0 + t

Hướng dẫn sử dụng

Cấp nguồn 12v để mạch khởi động. Trang thái ban đầu màn led sẽ hiển thị nhiệt độ môi trường.

Để cài đặt nhiệt độ T0, nhấn phím SET 1 lần. lúc này, led hiển thị chuyển sang nhiệt độ cài đặt và nhấp nháy. Nhấn hoặc giữ phím (+)/(-) để tăng/giảm để cài đặt. Nhấn phím SET thêm một lần nữa để hoàn thành.

Để cái đặt chức năng khác, nhấn và giữ nút SET trong 5 giây. Sau 5 giây Led hiển thị chữ P0. Nhấn phím (+)/(-) để chuyển sang P1, P2, P3, P4, P5, P6. Mỗi P sẽ tương ứng với cài đặt một giá trị:

P0 để thiết lập chế độ sưởi hay chế độ làm lạnh
P1 để thiết lập trễ nhiệt độ t
P2 để thiết lập giá trị lớn nhất T0 có thể điều chỉnh được
P3 để thiết lập giá trị nhỏ nhất của T0 có thể điều chỉnh được
P4 để chỉnh sai số cho nhiệt độ đo
P5 để thiết lập giá trị thời gian trễ
P6 để thiết lập giá trị
