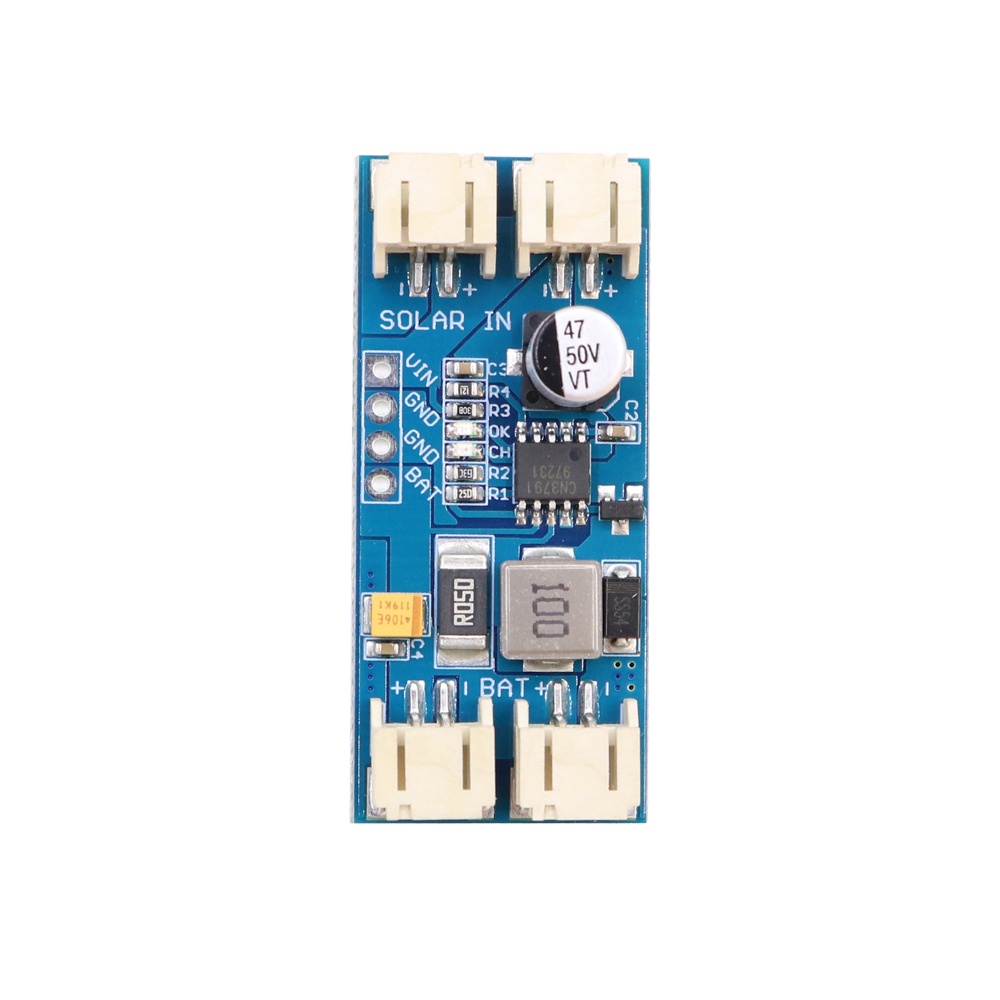

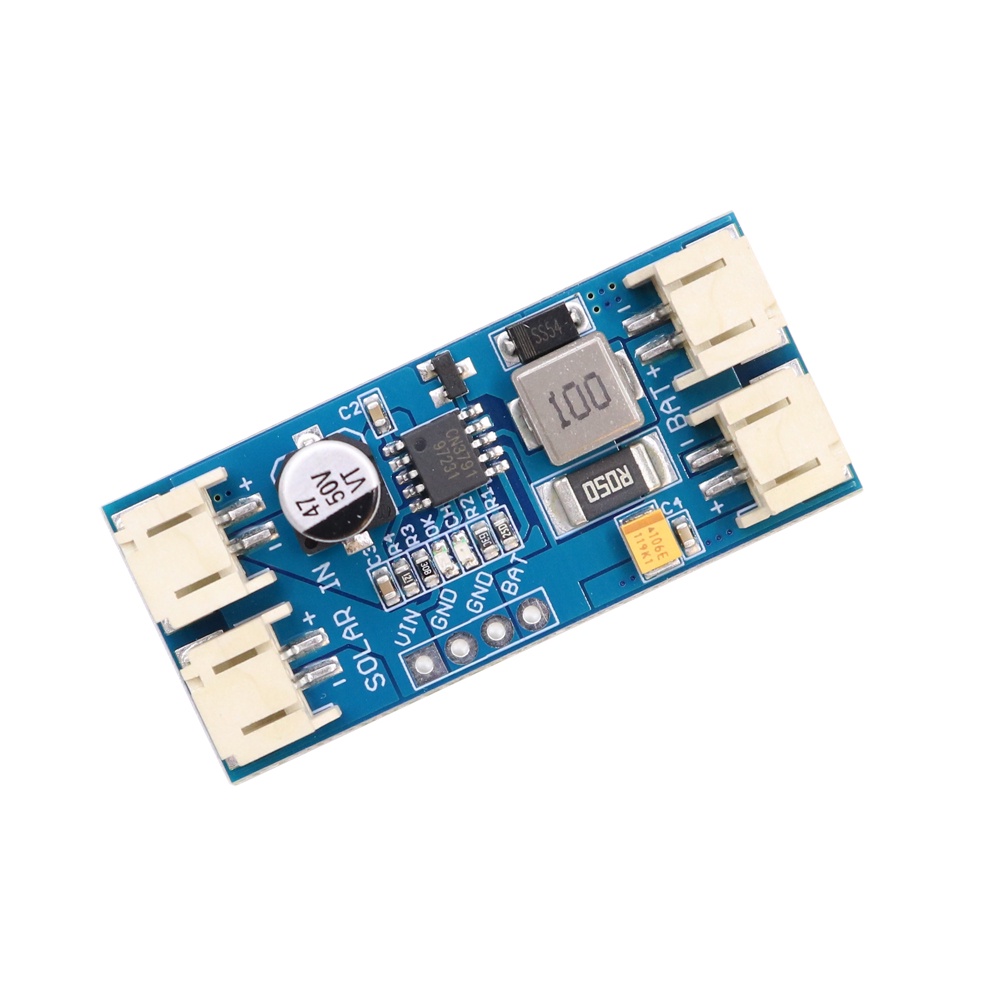

Giới thiệu Tấm Sạc Năng Lượng Mặt Trời CN3791 MPPT 3.7V 4.2V Pin Lithium

Lưu ý: Mô-đun này có điện áp đầu vào 6V 12V, tương ứng với điện áp làm việc của tấm pin mặt trời (điện áp danh định) 6V 12V

Đây là bộ sạc năng lượng mặt trời để theo dõi điểm năng lượng tối đa một cell (MPPT).Bộ sạc năng lượng mặt trời MPPT này cho phép bạn nhận được nhiều năng lượng điện càng tốt từ các tấm pin mặt trời hoặc các thiết bị quang điện khác và lắp nó trong pin lithium có thể sạc lại. Nó rất dễ sử dụng, chỉ cần cắm bảng điều khiển năng lượng mặt trời vào Một mặt của bộ sạc năng lượng mặt trời, và sau đó cắm pin vào mặt còn lại để bắt đầu sạc!

Theo dõi điểm điện tối đa (MPPT) của năng lượng mặt trời là để đảm bảo sự thay đổi cường độ ánh sáng và nguồn điện tối đa của đầu ra pin quang điện để tận dụng tối đa năng lượng mặt trời. Thông thường, bộ chuyển đổi DC-DC ở chế độ chuyển đổi Bắt buộc để đạt được chức năng MPPT, giữ cho điện áp đầu ra và dòng sạc được nhân lên (đầu ra).

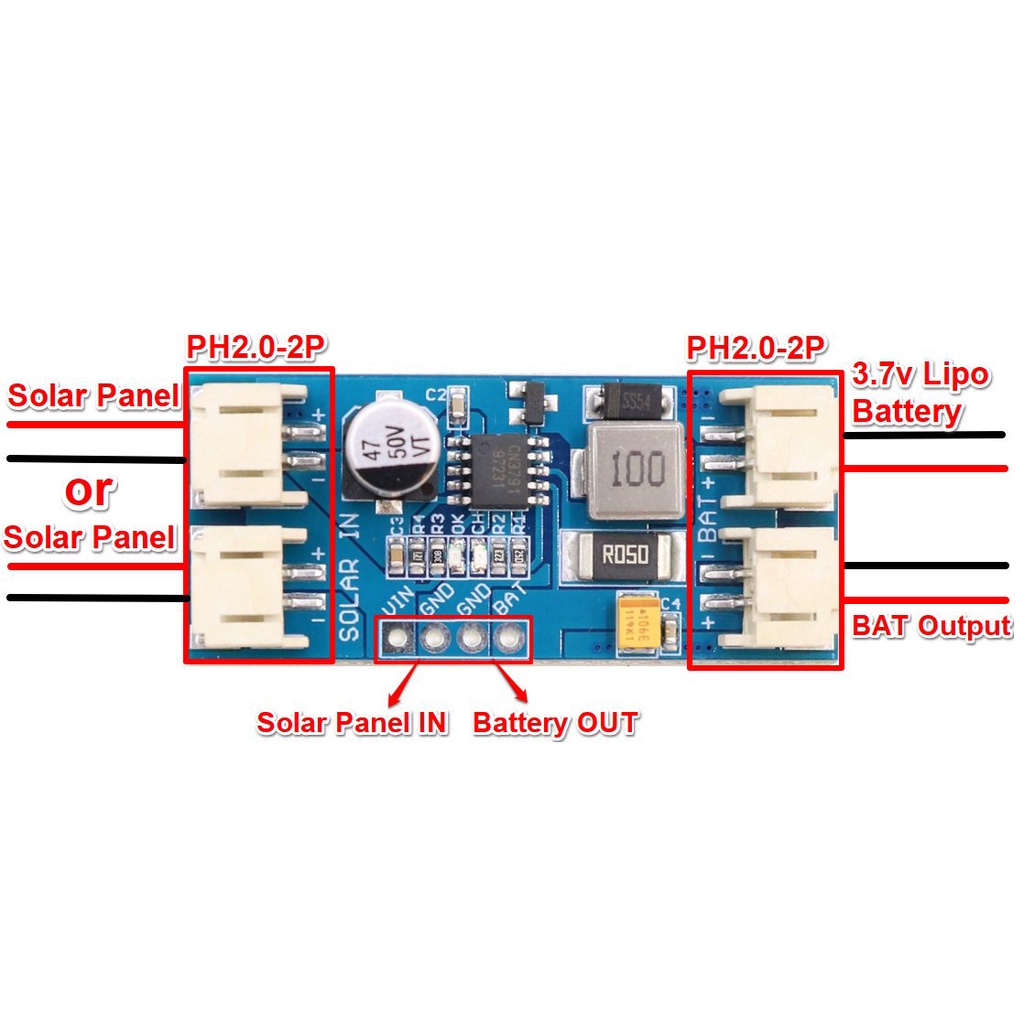

Đầu ra của bộ sạc năng lượng mặt trời được thiết kế để sạc pin lithium-ion polymer đơn lẻ. Phải kết nối song song với pin. Mỗi bộ sạc năng lượng mặt trời được trang bị mạch sạc theo dõi nguồn CN3791 và bốn pin JST /Các đầu nối PH2.0 được cài đặt sẵn.

Theo mặc định, chúng tôi đặt điện áp duy trì cho MPPT. Điện áp đầu vào là 6V 12V (tương ứng với điện áp làm việc của bảng điều khiển năng lượng mặt trời 6V 12V), rất thích hợp cho các ứng dụng có sự khác biệt lớn về điện áp đầu vào và Điện áp pin.

Khi nguồn điện và công suất đầu ra của nguồn điện đầu vào giảm, mạch bên trong CN3791 có thể tự động theo dõi điểm nguồn tối đa của bảng điều khiển năng lượng mặt trời. Người dùng không cần xem xét tình hình xấu nhất và sức mạnh đầu ra của tấm pin mặt trời có thể được tối đa hóa, điều này rất thích hợp để sử dụng các tấm pin mặt trời. Ứng dụng.



Đặc điểm:

Điện áp đầu vào: chọn mô-đun tương ứng theo điện áp danh định của bảng điều khiển năng lượng mặt trời (6V 12V)
Điện áp đầu ra: danh định 3.7V điện áp đầu cuối 4.2V pin lithium một chuỗi quản lý sạc pin lithium

Giao diện: 2pin PH2.0 / JST

Bảng điều khiển năng lượng mặt trời tối đa chức năng theo dõi điểm năng lượng

Quản lý sạc hoàn chỉnh cho pin lithium đơn

Sạc hiện tại lên đến 2A

Tần số chuyển đổi Pwm: 300KHz

Điện áp sạc không đổi: 4.2V ± 1%

Dòng sạc hiện tại không đổi được đặt bằng điện trở bên ngoài

Sạc gạch của pin sạc sâu

Chức năng sạc lại tự động

Trạng thái sạc và chỉ báo trạng thái kết thúc sạc

Chức năng khởi động mềm

Pin bảo vệ quá áp

Nhiệt độ môi trường làm việc: -40℃ Đến + 85℃

Kích thước: 45X20X9.5mm
