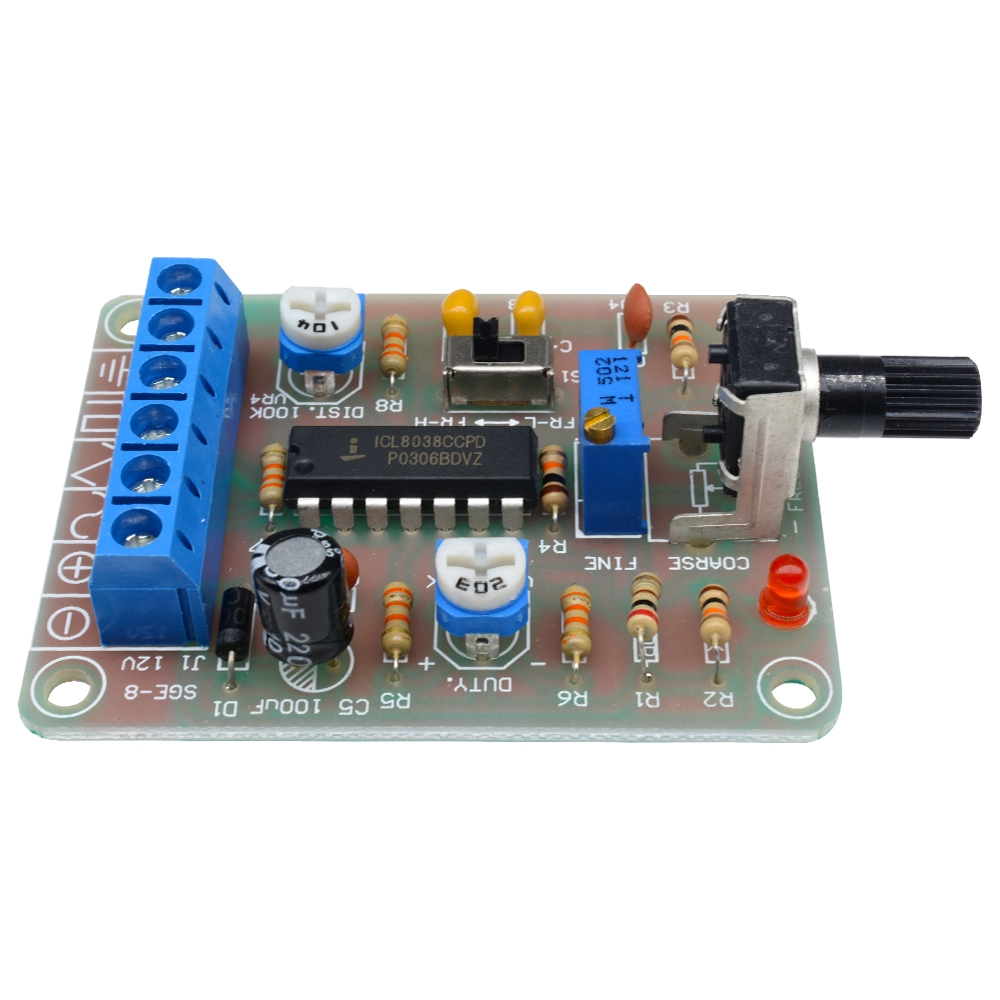

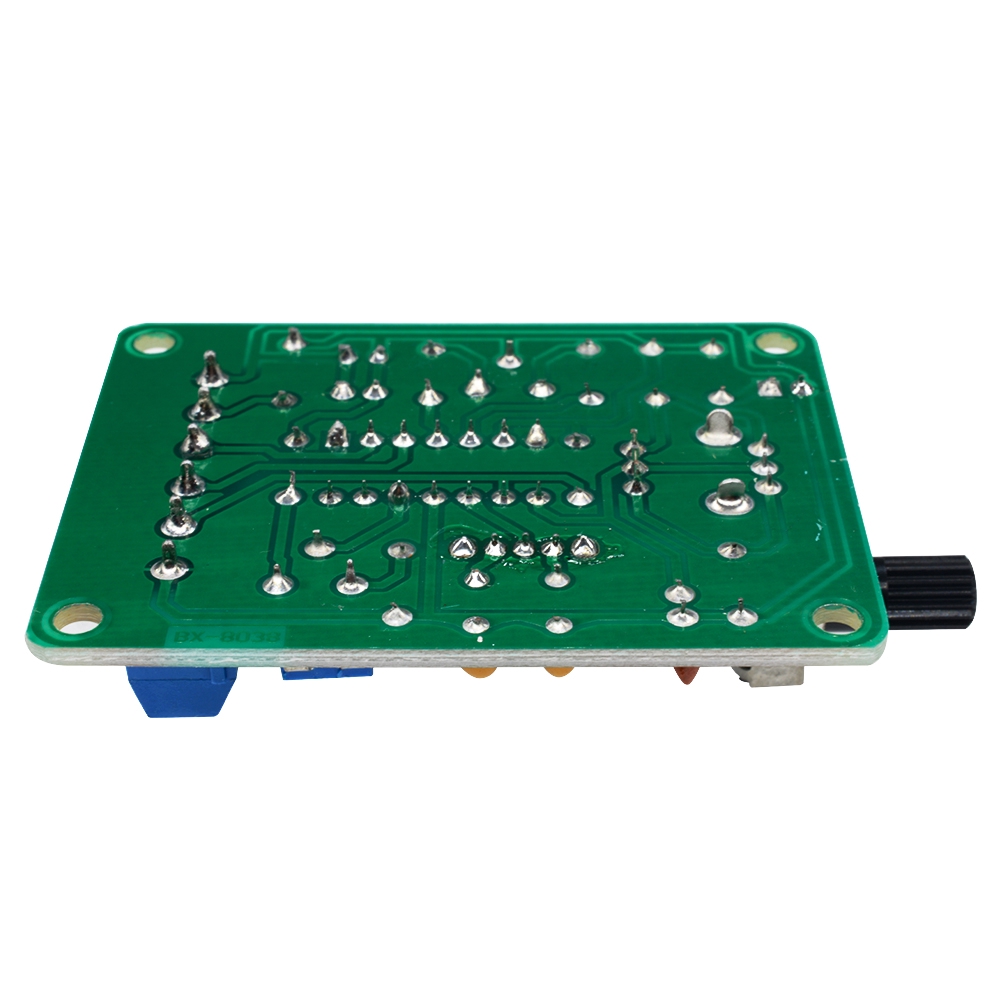

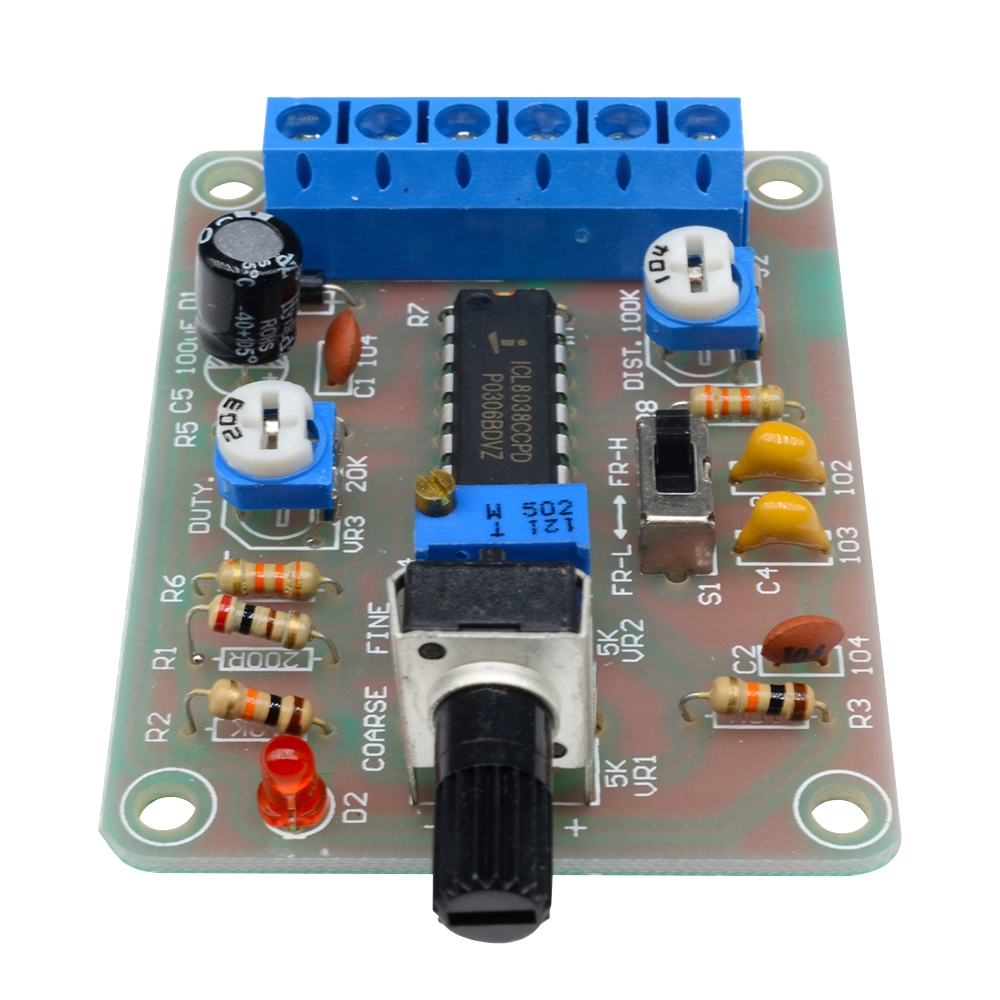

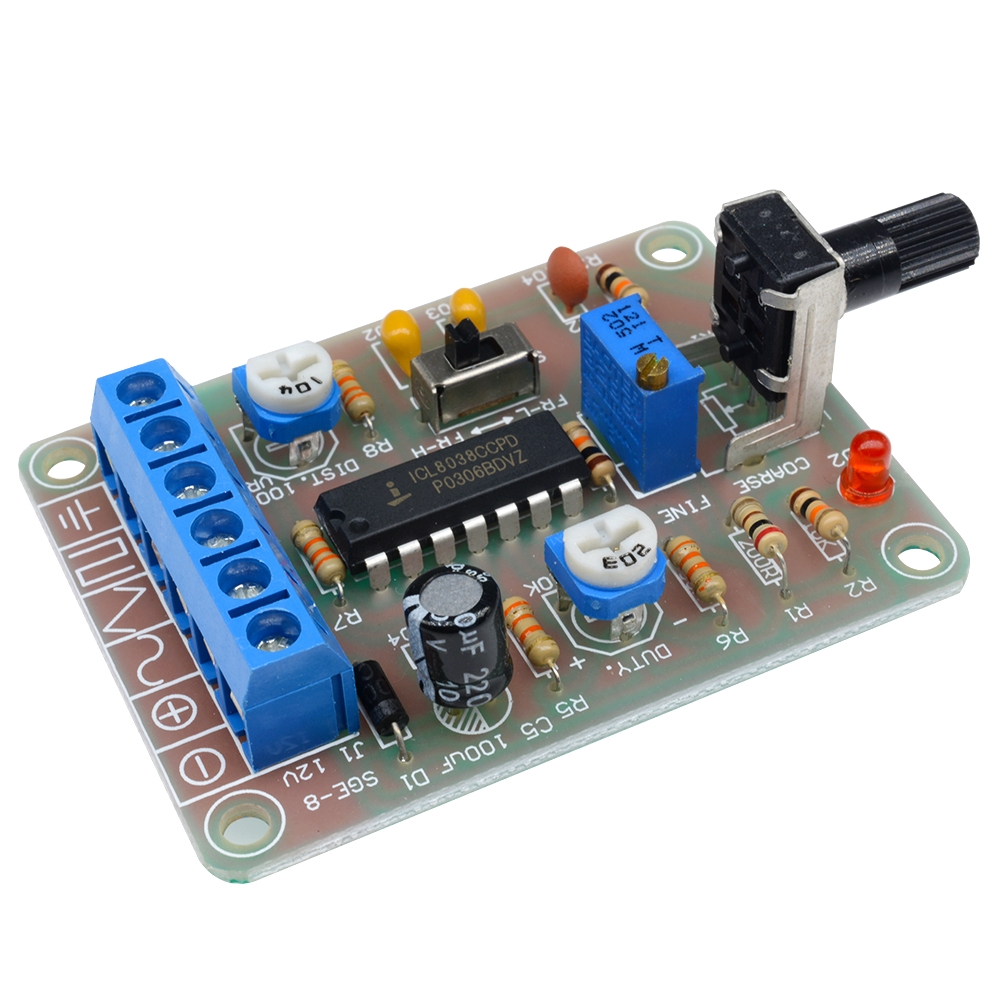

Giới thiệu Máy Phát Tín Hiệu ICL8038 Monolithic Đa Năng

Với bộ tạo chức năng chip ASIC hiệu suất tuyệt vời ICL8038, thêm một lượng nhỏ các thành phần điện trở và điện dung, có thể tạo ra sóng sin, sóng tam giác và sóng vuông, và tần số của tín hiệu, chu kỳ nhiệm vụ, sóng sin có thể điều chỉnh độ méo.

Lưu ý:
Nó là một sản phẩm hàn, nếu bạn cần bộ DIY, xin vui lòng liên hệ với chúng tôi:)

Chức năng của chân ICL8038:
1 foot, 12 foot: thiết bị đầu cuối điều chỉnh dạng sóng hình sin;
2 chân: đầu ra sóng sin;
3 chân: đầu ra sóng tam giác;
4 foot, 5 foot: điều chỉnh tần số và chu kỳ nhiệm vụ (hoặc không đối xứng dạng sóng);
6 foot: V +, nguồn điện tích cực;
7 foot: offset; 8 foot: thiết bị đầu cuối đầu vào điều chỉnh tần số;
9 foot: đầu ra sóng vuông.
Đây là thiết bị đầu cuối đầu ra của bộ sưu tập mở, hoạt động phải lấy điện trở tải đến thiết bị đầu cuối nguồn điện dương tương ứng từ chân, để có được đầu ra sóng vuông tương thích TTL, khả năng chịu tải phải được kết nối với + Nguồn điện 5V;
10 foot: thiết bị đầu cuối tụ điện thời gian;
11 chân: V-, thiết bị đầu cuối cấp nguồn âm hoặc mặt đất. Sử dụng nguồn điện dương và âm, 11 feet với nguồn điện âm, dạng sóng đầu ra tương ứng với 0V; sử dụng nguồn điện dương duy nhất, nối đất 11 feet, dạng sóng đầu ra là không đúng cách, điện áp đồng đều Là + VCC / 2;
13 Feet, 14 Feet: Chân trống.
Bộ dụng cụ được thiết kế cho dải tần số là 50-5KHz, hai băng tần có công tắc S để chuyển đổi, RP1 là điều chỉnh tần số, RP2 là điều chỉnh chu kỳ nhiệm vụ, RP3 là điều chỉnh biến dạng sóng hình sin. Mạch sử dụng nguồn điện đơn 12V, đầu vào từ X1; X2, X3 là mặt đầu ra dạng sóng, bạn có thể sử dụng máy hiện sóng để quan sát ba dạng sóng đầu ra.

Đặc điểm:
Mô hình: ICL8038
Đầu vào 12V DC
Dải tần số 50-5KHz,

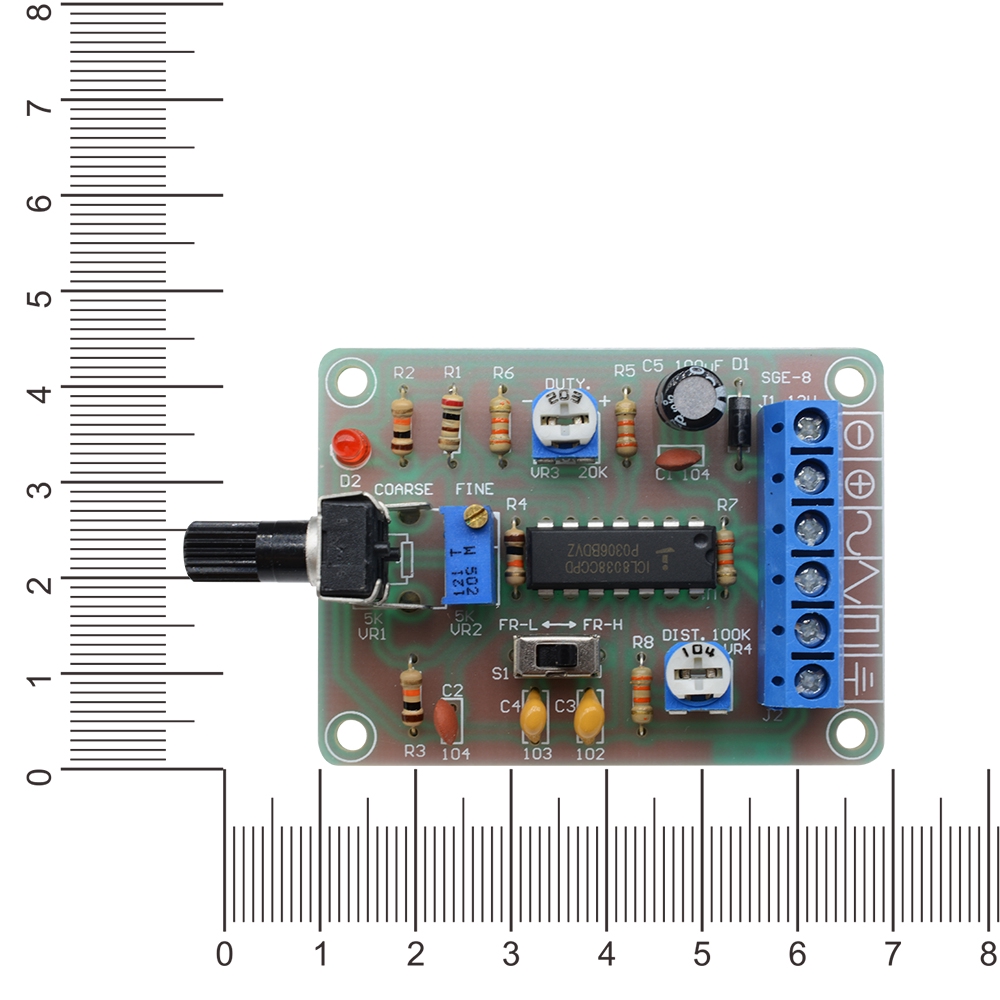

Kích thước: 6cm * 4,5cm * 0,2cm

Gói hàng bao gồm:
1 x ICL8038 Chức năng đơn độc Mô-đun tín hiệu tạo tín hiệu Sine Square Triangle
