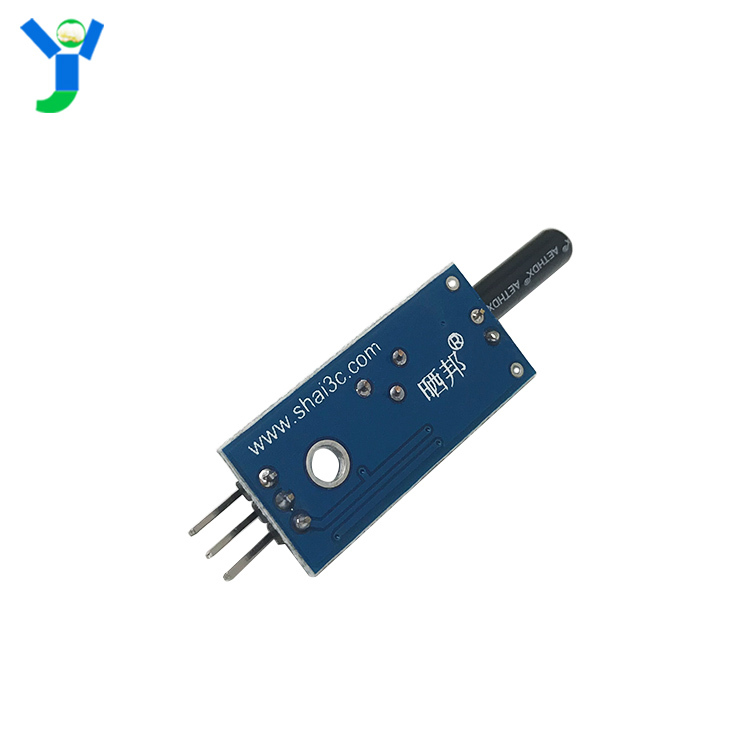

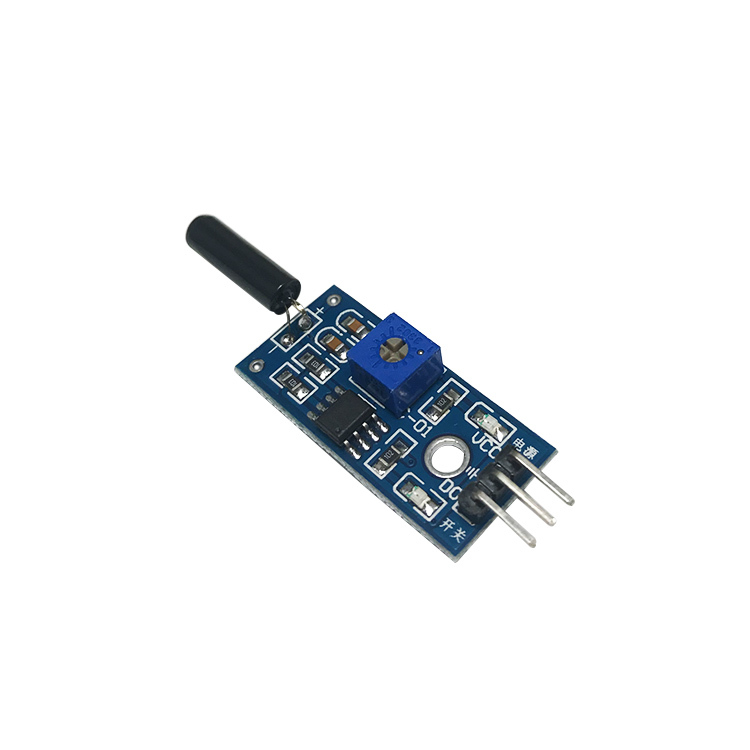

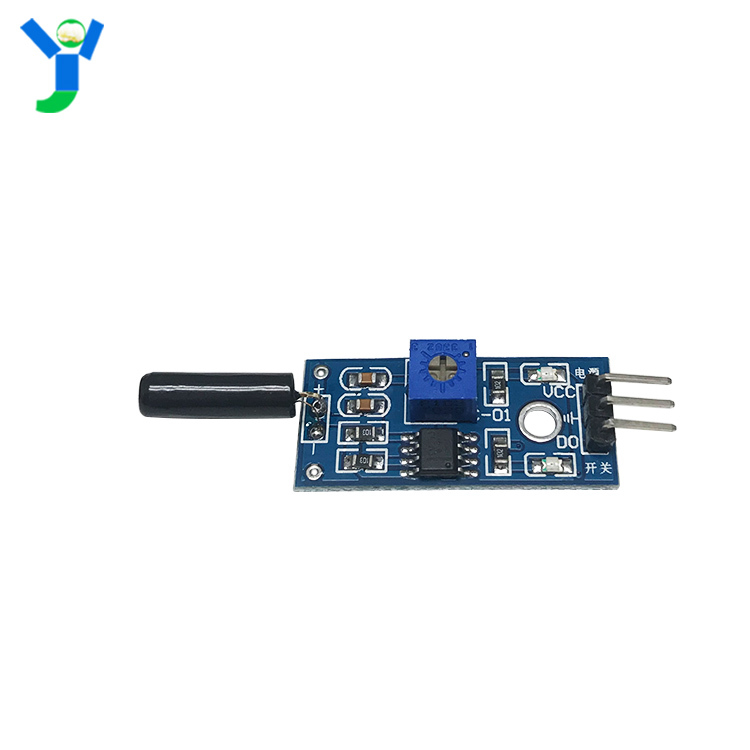

Giới thiệu Mô Đun Cảm Biến Nghiêng Nghiêng SW-520D Chất Lượng Cao

Mô-đun cảm biến nghiêng ba chân cảm biến mô-đun cảm biến nghiêng cảm biến ba chân

Các tính năng của mô-đun:
1. Sử dụng công tắc góc độ nhạy cao SW-520D làm cảm biến.
2. Đầu ra bộ so sánh, tín hiệu sạch, dạng sóng tốt, khả năng lái xe mạnh mẽ, hơn 15mA.
3. Điện áp làm việc 3.3V-5V
4. Hình thức đầu ra: đầu ra công tắc kỹ thuật số (0 và 1)
5. Được trang bị lỗ bu lông cố định để dễ dàng lắp đặt

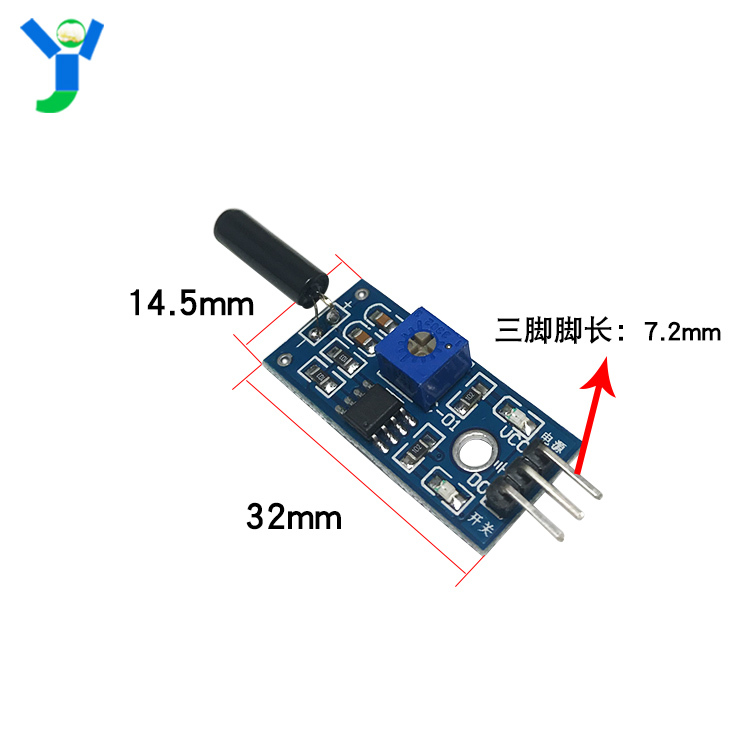

6. Kích thước PCB bảng nhỏ: 3.2cm x 1.4cm
7. Sử dụng bộ so sánh LM393 điện áp rộng

Công dụng:
Nhiều sản phẩm khác nhau nghiêng, nghiêng để kích hoạt cảnh báo, nghiêng để tắt nguồn cảm biến, cảm biến nghiêng.

Hướng dẫn mô-đun
1. Vui lòng xem biểu đồ dây điện bên dưới để biết hệ thống dây của mô-đun này, có hướng dẫn chi tiết;
2. Đầu ra công tắc của mô-đun phụ thuộc vào độ dẫn và ngắt kết nối của công tắc góc. Khi công tắc góc bị ngắt, công tắc mức cao và góc đầu ra của DO được tiến hành, đầu ra DO mức thấp;
3. Thiết bị đầu cuối đầu ra có thể được kết nối trực tiếp với máy vi tính chip đơn và các mức cao và thấp được phát hiện thông qua máy vi tính chip đơn để phát hiện thay đổi góc độ;
4. Đầu cuối đầu ra có thể điều khiển trực tiếp mô-đun rơ le nên có thể tạo thành công tắc góc công suất cao để bảo vệ chức năng tự động tắt nguồn khi sản phẩm bị đổ bởi thiết bị điện và các sản phẩm khác.
