Giới thiệu MODULE SIM800L - TRUYỀN NHẬN DỮ LIỆU KHÔNG DÂY QUA SMS/GSM/GPRS, 4 BĂNG TẦN, GIÁ RẺ DỄ SỬ DỤNG

- Module SIM800L GSM / GPRS là một module GSM thu nhỏ, có thể được tích hợp vào các dự án IoT khác nhau. Bạn có thể sử dụng module này để thực hiện hầu hết mọi thứ mà một chiếc điện thoại di động bình thường có thể làm: Tin nhắn văn bản SMS, thực hiện hoặc nhận các cuộc gọi điện thoại, kết nối với internet thông qua GPRS (2G), TCP / IP,… Trên hết, module SIM800L hỗ trợ mạng GSM / GPRS bốn băng tần, có nghĩa là nó hoạt động được ở nhiều loại mạng khác nhau ở các quốc tra khác nhau trên thế giới.
Giá bán module SIM800L hiện nay là rẻ nhiết trong tất cả các dòng module SIMxxx, ở khoảng 150k.

TỔNG QUAN SẢN PHẨM:
Tất cả các chân tín hiệu chính của GSM SIM800L được nối ra header nên bạn có thể dễ dàng cấp nguồn và điều khiển module thông qua UART. Module hỗ trợ baudrate từ 1200bps đến 115200bps với việc tự động điều chỉnh baudrate phù hợp.
Module cần một ăng-ten ngoài để kết nối với mạng di động. Các module đã đi kèm với một ăng-ten xoắn ốc được kết nối trực tiếp đến chân NET trên PCB. PCB cũng có cổng kết nối U.FL trong trường hợp bạn muốn gắn thêm hoặc thay đổi vị trí ăng-ten.

Có một khe cắm SIM ở mặt sau! Bạn chỉ cần thẻ micro SIM với 2G  đã được kích hoạt. Hướng để lắp thẻ SIM được khắc trên bề mặt của khe cắm SIM. Module chỉ có kích thước rất nhỏ nhưng tích hợp một số tính năng được liệt kê dưới đây:
Hỗ trợ Quad-band: GSM850, EGSM900, DCS1800 và PCS1900
Kết nối với tất cả các mạng GSM với bất kỳ loại SIM 2G nào
Thực hiện và nhận cuộc gọi thoại bằng loa ngoài 8Ω & micrô
Gửi và nhận tin nhắn SMS
Gửi và nhận dữ liệu GPRS (TCP / IP, HTTP, v.v.)
Quét và nhận các đài phát thanh FM
Công suất thu phát:
Class 4 (2W) cho GSM850
Class 1 (1W) cho DCS1800
Bộ lệnh AT dựa trên kết nối UART (Serial)
Đầu nối FL cho ăng ten di động
Sử dụng thẻ micro SIM

LỰA CHỌN LOẠI ĂNG TEN:
Module cần ăng-ten để kết nối với mạng di động để gọi điện, nhắn tin hoặc truyền dữ liệu GPRS. Vì vậy, lựa chọn ăng-ten là điều rất quan trọng. Có hai cách bạn có thể gắn ăng-ten vào mô-đun SIM800L.

Đầu tiên là ăng-ten GSM xoắn ốc thường đi kèm với mô-đun và chỉ cần hàn đến chân NET trên PCB. Ăng-ten này rất hữu ích cho các dự án cần tiết kiệm không gian đặc biệt là các dự án ở trong nhà.

Loại thứ hai là ăng-ten GSM 3dBi cùng với dây chuyển đổi U.FL sang SMA có thể mua tại các cửa hàng bán linh kiện với giá rẻ. Bạn có thể gắn ăng-ten này vào đầu nối u.fl nhỏ nằm ở góc trên cùng bên trái của module. Loại ăng-ten này có hiệu suất tốt hơn và cho phép đặt mô-đun của bạn bên trong vỏ kim loại – miễn là ăng-ten nằm ở bên ngoài.

SƠ ĐỒ CHÂN:
Sơ đồ chân của module SIM800L
Module SIM800L có tổng cộng 12 chân I/O có vị trí như hình dưới đây:

NET là chân kết nối với Ăng-ten bên ngoài

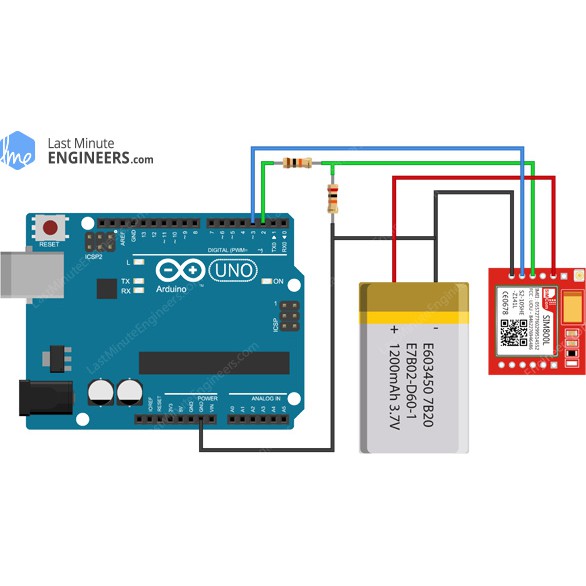

VCC là chân cấp nguồn cho module SIM 800L có mức điện áp từ 3.4V đến 4.4 volts. Lưu ý: Nếu kết nối với điện áp 5V có thể làm cháy module, nó cũng không thể hoạt động ở điện áp 3.3 V! Nguồn điện từ Pin Li-Po hoặc mạch ổn áp DC-DC có mức điện áp 3.7V và 2A là phù hợp nhất
RST (Reset) là chân dùng để reset. Nối chân reset
