Giới thiệu Điện trở xả

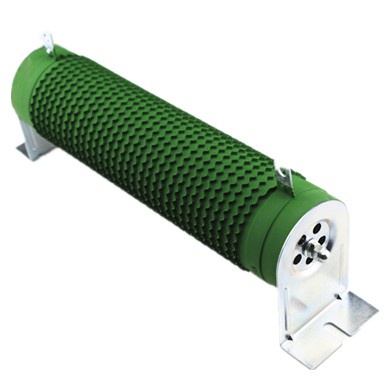

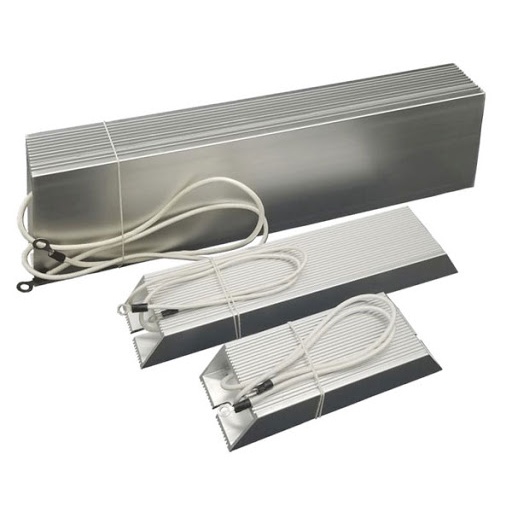

Điện trở xả (brake resistor) là loại điện trở được lắp cho biến tần trong các ứng dụng điều khiển động cơ yêu cầu thời gian tăng giảm tốc ngắn, dừng đột ngột, tải có quán tính lớn, moment thay đổi, tải đảo chiều liên tục, các tải nâng hạ…

Vai trò của điện trở xả là gì?
Điện trở được đo giá trị bằng Ohm (ôm), được thấy nhiều trong các mạch điện tử. Điện trở xảđược nói đến ở đây có công suất lên đến hàng trăm oát (W).

Trong quá trình động cơ dừng, động cơ trở thành máy phát điện tạo ra nguồn điện xoay chiều. Mạch bảo vệ IGBT bằng Diode chống dòng ngược sẽ trở thành mạch chỉnh lưu biến đổi điện áp xoay chiều do động cơ tạo ra thành điện áp DC đưa ngược về DC bus khiến điện áp DC tăng cao. Khi điện áp tại DC bus tăng cao vượt mức bảo vệ của thiết bị thiết bị sẽ báo lỗi quá áp, trường hợp DC bus tăng cao một cách đột ngột sẽ gây ra nổ IGBT và tụ điện.
Để tránh xảy ra lỗi trên phải có điện trở xả, điện trở xả sẽ làm tiêu hao năng lượng dư thừa trong quá trình động cơ dừng, đảo chiều quay với quán tính lớn dưới dạng nhiệt năng.

Điện trở xả được dùng trong trường hợp nào?
Điện trở xả thường được dùng với biến tần trong trường hợp hệ thống cần thời gian tăng/giảm tốc độ trong thời gian ngắn, tải có quán tính và moment thay đổi liên tục. Thường thấy trong cẩu trục nâng – hạ, các động cơ hãm chuyển động trong máy cán.
