Giới thiệu Cắt sét cắt lọc sét AC 3 pha 20kA 40kA 380VAC 400VAC bảo vệ PLC relay trung gian, biến tần, màn hình cảm ứng HMI

Cắt sét cắt lọc sét AC 3 pha 20kA 40kA 380VAC 400VAC
Một tủ điện điều khiển lập trình PLC bao gồm những thiết bị cơ bản như sau: Nguồn cấp và bảo vệ (Attomat, Nguồn 24VDC, Contactor, lọc nhiễu…) Relay trung gian, biến tần, màn hình cảm ứng HMI…rất dễ bị hư hỏng do sấm sét lan truyền. Mưa bão cũng kéo theo sấm sét, đây là nguyên nhân hàng đầu làm hỏng các thiết bị điện nhà nhà máy rất nhanh chóng và đôi khi tình trạng lại còn rất nghiêm trọng, không thể khắc phục. Để đề phòng sét đánh bạn nên tiếp đất cho các thiết bị điện trong nhà máy như động cơ, plc, mạch điều khiển, Thiết bị bù công suất, lọc sóng hài shizuki...Hay bạn có thể sử dụng các thiết bị thu sét, cắt lọc set để chống sét an toàn cho các đồ dùng và còn cả tính mạng của các thành viên trong nhà máy, khu công nghiệp
Sử dụng thiết bị chống sét cắt lọc sét type 2 40kA để phòng ngừa sét đánh các thiết bị điện
- Thiết bị cắt lọc sét của chúng tôi được sử dụng nhằm mục đích cắt giảm biên độ xung sét, đồng thời giảm tốc độ biến thiên dòng và áp của sét. Cấu tạo 3 cấp CẮT – LỌC –CẮT - Cắt sét sơ cấp: triệt tiêu năng lượng xung sét, tia sét qua cấp này sẽ giảm điện ấp còn trên dưới 1kv. - Lọc thông thấp: Có tác dụng tiếp tục làm suy giảm các điện áp đột biến đã được cắt ở cáp sơ cấp. Cấp lọc này được thiết kế làm suy giảm nhiễu của dây - dây và dây - đất. - Cắt sét thứ cấp: Cắt các điện áp cao còn dư lại sau khi đã qua hai cấp bảo vệ trên, đảm bảo độ an toàn tối đa cho các thiết bị cần được bảo vệ. Triệt tiêu điện áp xuống dưới 200v.
- Được lắp đặt nối tiếp với hệ thống thiết bị cần bảo vệ, đáp ứng các tiêu chuẩn ngành chống sét nói riêng và ngành điện nói chung. - Có khả năng cắt dòng xung sét cao - Có khả năng cắt đa xung. - Có khả năng phân biệt xung sét và quá áp của điện lưới - Có kích thước nhỏ gọn và vỏ bằng kim loại bọc kín an toàn cho người sử dụng và các thiết bị xung quanh.
Thông số kỹ thuật thiết bị chống sét, cắt lọc sét AC 1 pha

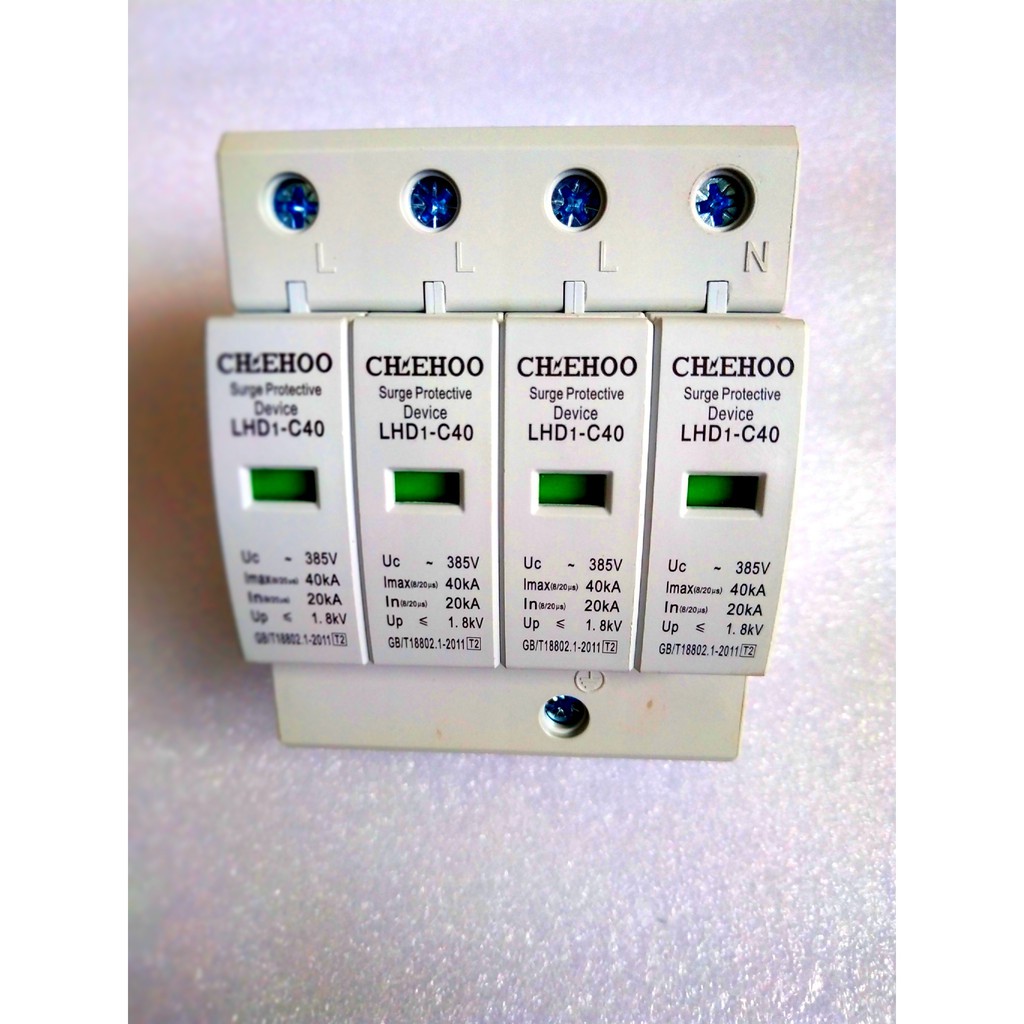

ModelLHD1-C40 3P+N
Số pha3 pha 3P, 3 Pha 3P+N, 4 Pha
Module bảo vệPha- Trung tính, Trung tính- Đất
Điện áp làm việc định mức AC220V, 380V
Tần số làm việc:50Hz
Thời gian đáp ứng:< 5ns
Tích hợp cảnh báo từ xaCó
Cách đấu nốiMắc song song với mạng điện, không phụ dòng tải
Độ tin cậy bảo vệThiết bị luôn luôn kết nối với mạng điện để thực hiện chức năng bảo vệ, không cách ly khỏi mạng điện khi xuất hiện quá áp tạm thời.
Khả năng cắt dòng sét:
≥ 40kA dạng sóng 8/20us
Điện áp dư ứng với dòng sét: Dòng 5KA dạng 8/20us: Dòng 20KA dạng 8/20us: Dòng 65KA dạng 8/20us: ≤ 235V ≤ 235V ≤ 275V ≤ 320V ≤ 380V ≤ 400V ≤ 420V
Bảo vệ quá tải/ngắn mạchAptomat
Thông số MOVTiêu chuẩn: 40kA, 8/20us
Bảo vệ bên trongMOV, tụ điện
Môi trường Nhiệt độ làm việc: Độ ẩm: 0 ~ 65 độ C 5%- 95%
