Giới thiệu Mô đun cảm biến sóng siêu âm mới US-025 US-026 dành cho máy tính

Mô-đun phát hiện sóng siêu âm US-025 US-026 mới cho cảm biến khoảng cách arduino Thay vì HC-SR04

Hiệu suất cao và siêu âm chi phí thấp, mô-đun sử dụng mô-đun sử dụng suzhou shun jing zhi zhi hiệu suất chi phí cao siêu âm dao động chip CS100; ranging lên đến hơn 6 mét, độ chính xác khác nhau; Tính nhất quán đo tốt, ổn định và Độ tin cậy.

Mô-đun siêu âm us-025 / us-026 có thể đạt được chức năng không tiếp xúc khác nhau của 2cm ~ 6m. Điện áp làm việc là 3v-5.5v và dòng điện làm việc là 5,3ma. Nó hỗ trợ chế độ giao tiếp GPIO và hoạt động ổn định và đáng tin cậy.

Chúng tôi-025 và chúng tôi-026 có cùng hiệu suất, kích thước và nguyên tắc.

Sự khác biệt giữa:

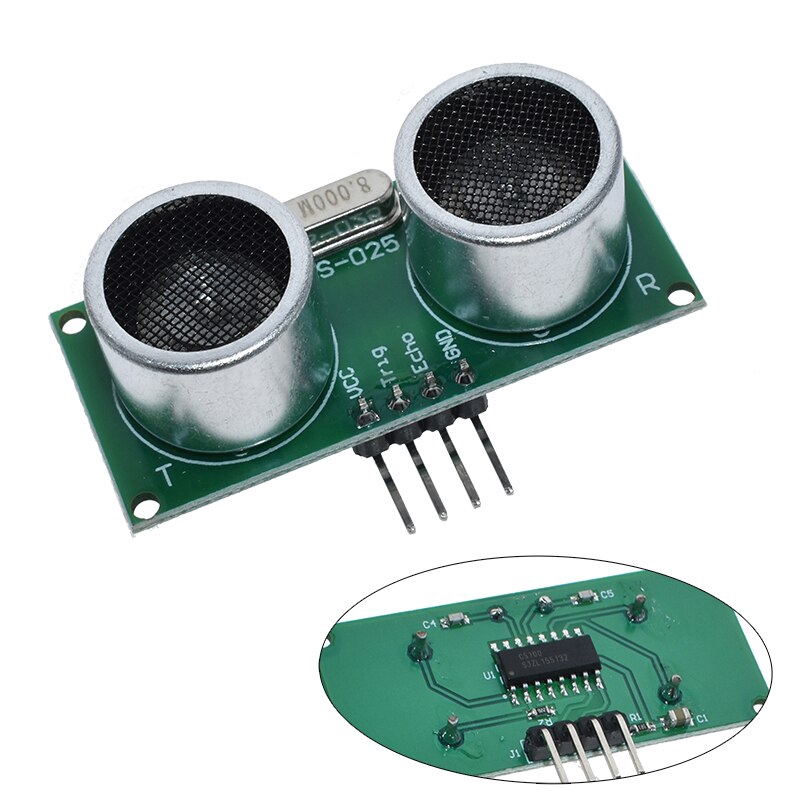

Us-025 USES bảng đôi, us-026 USES một bảng điều khiển;

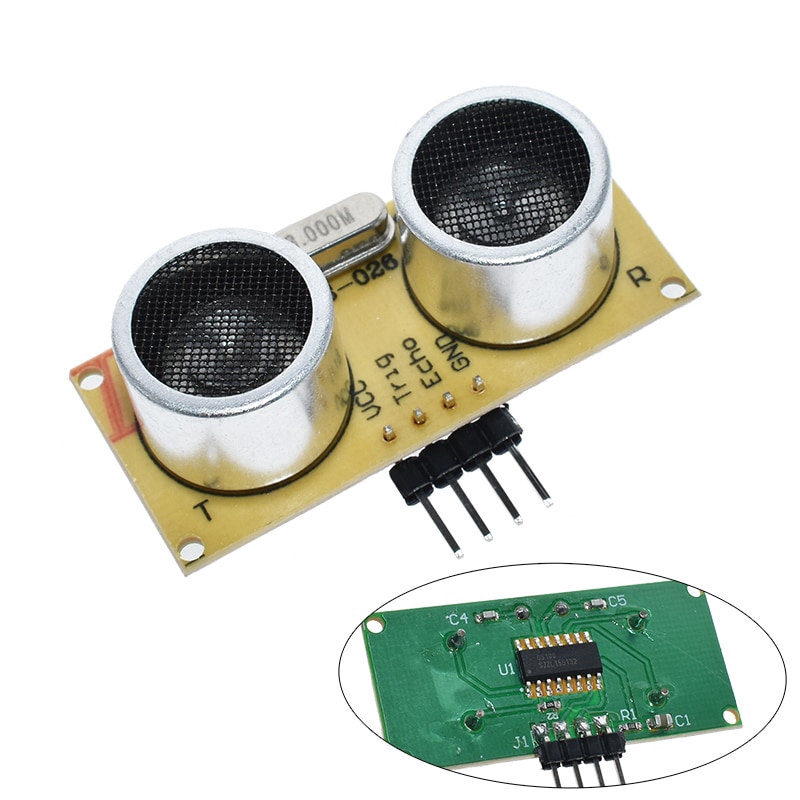

Hàng 4Pin của chúng tôi-025 được hàn ở mặt trước (bên đầu dò), us-026 là một bảng điều khiển duy nhất, không có miếng hàn ở mặt trước (mặt trước) và tấm hàn được hàn Ở phía sau (bên chip).


Thông số kỹ thuật chính

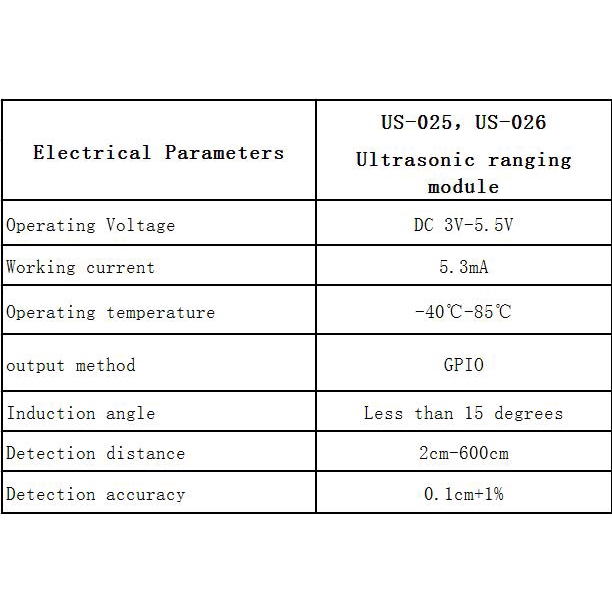

Thông số điện

Us - 025, the US - 026

Mô-đun siêu âm dao động

Điện áp làm việc: DC 3 V đến 5,5 V

Làm việc hiện tại: 5,3 mA

Nhiệt độ làm việc: 40 ° -- 85 °

Cách đầu ra: GPRS

Góc cảm ứng: Dưới 15 độ

Phạm vi phát hiện: 2 cm - 600 cm

Độ chính xác phát hiện: 0,1 cm + 1%

Kích thước của mô-đun này: 45mm * 20mm * 1,2mm. Có bốn lỗ cơ học với bán kính 1mm trên bo mạch.

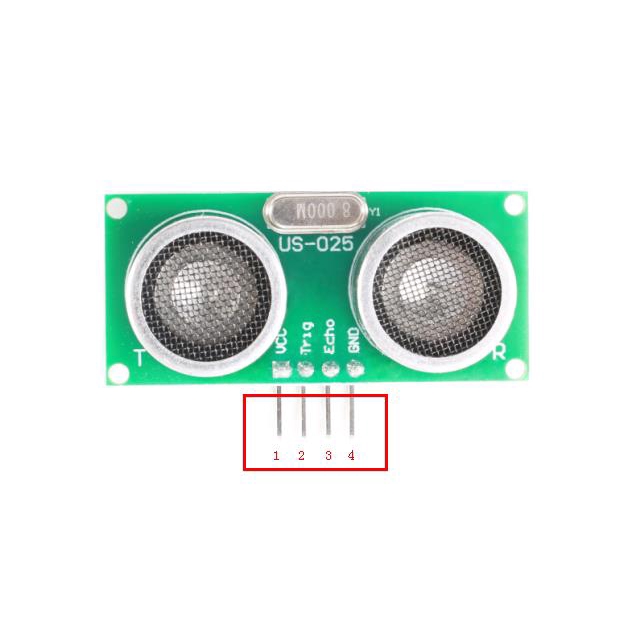

Số 1, 2, 3, 4 từ trái sang phải. Định nghĩa như sau:

1: Kết nối với nguồn điện VCC (DC 3V-5.5V).
2: Kết nối thiết bị đầu cuối Trig của mạch bên ngoài và đầu vào mức cao trên 10uS với chốt này để kích hoạt mô-đun khác nhau.
3: Kết nối với đầu Echo của mạch bên ngoài. Khi các đầu đo khoảng cách, chiếc ghim này sẽ tạo ra mức độ cao và độ rộng mức là tổng thời gian đi tròn siêu âm.
4: Kết nối với mặt đất mạch bên ngoài.


Phụ lục: us-025 / us-026 độ chính xác cao, thói quen khác nhau
Không được ký vào EchoPin = 2;


Không ký int TrigPin = 3;


Thời gian dài không ký gửi_Echo_us = 0;


// Len_mm_x100 = chiều dài * 100


Len_mm_x100 dài không định = 0;


Len_integer dài không định = 0; //


Không được chỉ định int Len_Fraction = 0;


Thiết lập Void ()


{


Serial. Bắt đầu (9600);


Pinmode (EchoPin, INPUT);


Pinmode (TrigPin, OUTPUT);


}




Vòng lặp Void ()


{


Digitalwrite (TrigPin, CAO);


Delaymicroseconds (50);


Digitalwrite (TrigPin, THẤP);




Time_echo_us = pulseIn (EchoPin, HIGH);


Nếu ((Thời gian_Echo_us <60000) & & (Thời gian_Echo_us> 1))


{


Len_mm_x100 = (Time_Echo_us * 34) / 2;


Len_integer = Len_mm_X100/100;


Len_fraction = Len_mm_X100% 100;


Serial. In ("Chiều dài hiện tại là:");


Serial. In (Len_Integer, DEC);


Serial. In (". ");


Nếu (Len_Fraction <10)


Serial. In ("0 ");


Serial. In (Len_Fraction, DEC);


Serial. Bản in (" mm);


}


Chậm trễ (1000);


}
