Giới thiệu card raid HP P410, LSI 2308 hỗ trợ ổ 10TB 18TB sử dụng trên máy tính PC thường, Máy trạm và máy chủ chuyên dụng

=========== Thông in sản phẩm: ===========

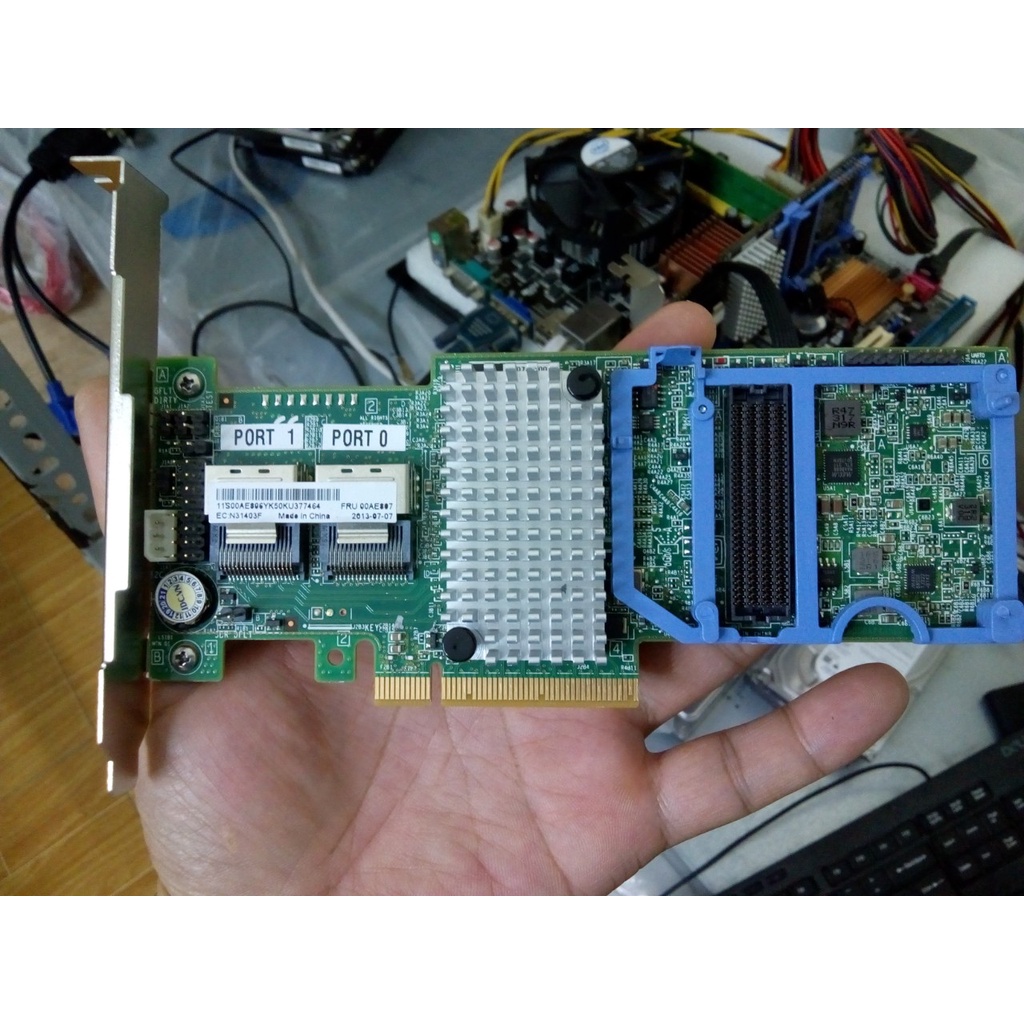

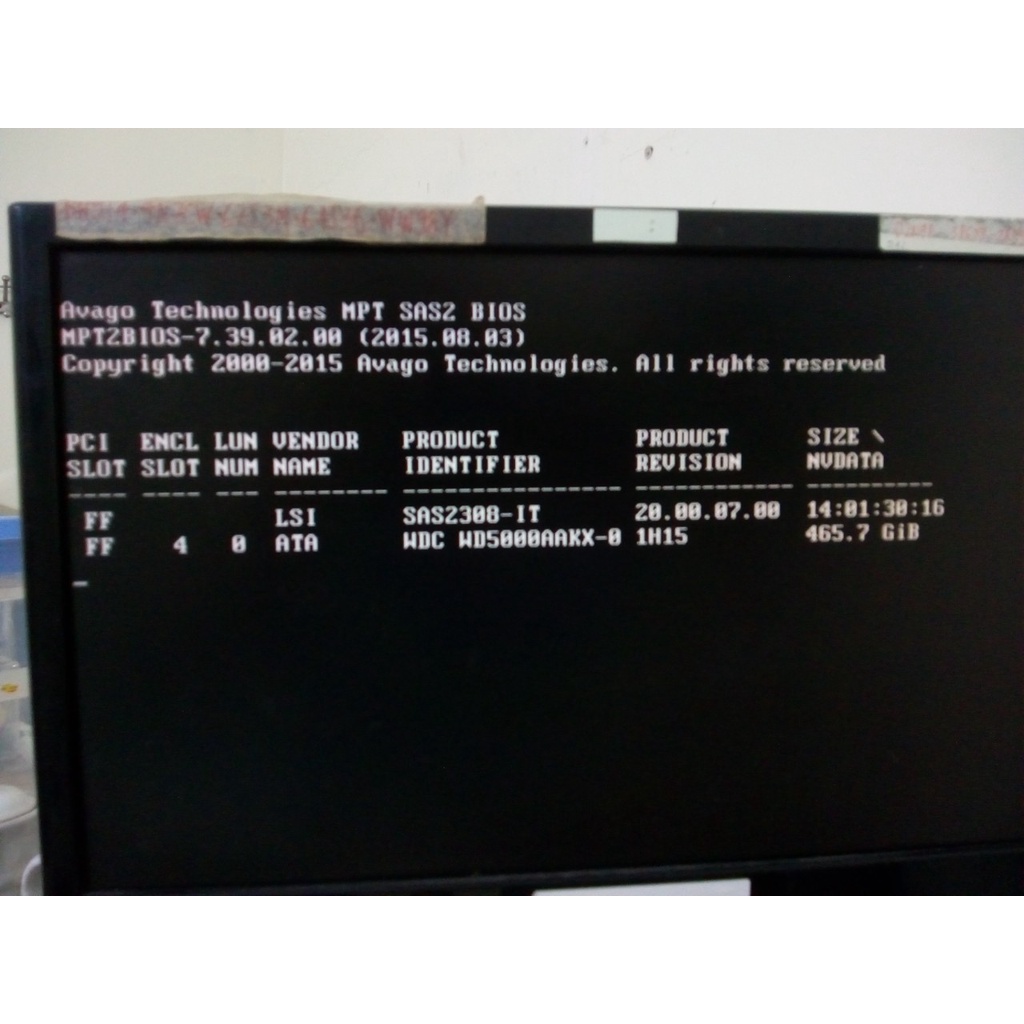

===> Card raid LSI 2038 IT mode (HBA) hỗ trợ ổ cứng SATA/SAS <===
+ Có hai cổng Mini SAS 2.0, sử dụng đầu cáp Mini SAS SFF-8087 Tốc độ 6gb/s, chuẩn pcie 3.0 8X
+ Hỗ trợ khởi động UEFI + BIOS
+ Hỗ trợ tối đa 8 ổ cứng, 8 ổ logical.
+ Hỗ trợ 8 x 18TB SAS hoặc SATA
+ Điểm đặc biệt của card này là đã chạy chế độ IT Mode (HBA) nên dùng cắm vào là ổ SATA hay ổ SAS đều có thể nhận được không phải tạo raid. Không hỗ trợ chế độ RAID.

===> Cáp SAS2.0 ra 4 ổ SAS/SATA/SSD
Cáp có 1 đầu là chuẩn mini sas 2.0 đầu còn lại là 4 đầu cắm ổ cứng SAS và SATA (hai loại ổ đều có thể cắm đc đầu cắm này), 4 đầu dây nguồn 4 pin kiểu phổ thông trên PC.
Sử dụng cáp này và card [Card raid LSI 2038 IT mode hỗ trợ ổ cứng SATA/SAS] thì có thể cắm lẫn lộn ổ sas và sata đều được

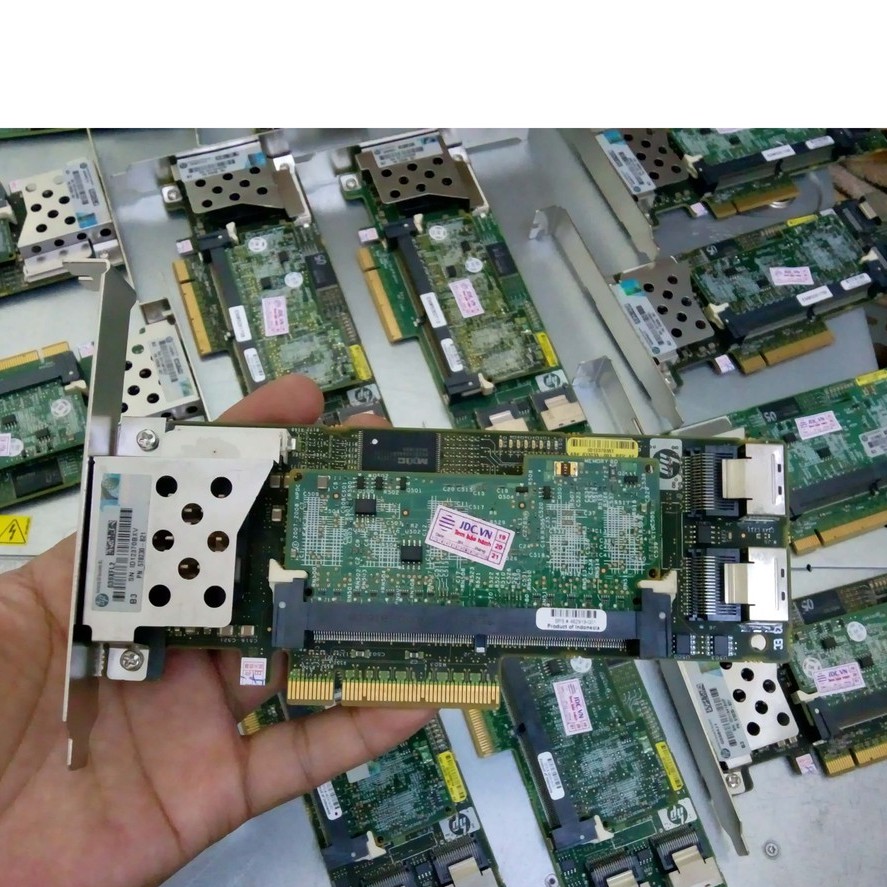

===> Card raid HP P410 hỗ trợ ổ cứng SATA/SAS <===
+ Có hai cổng Mini SAS 2.0, sử dụng đầu cáp Mini SAS SFF-8087 Tốc độ 6gb/s.
+ Hỗ trợ tối đa 8 ổ cứng, 8 ổ logical.

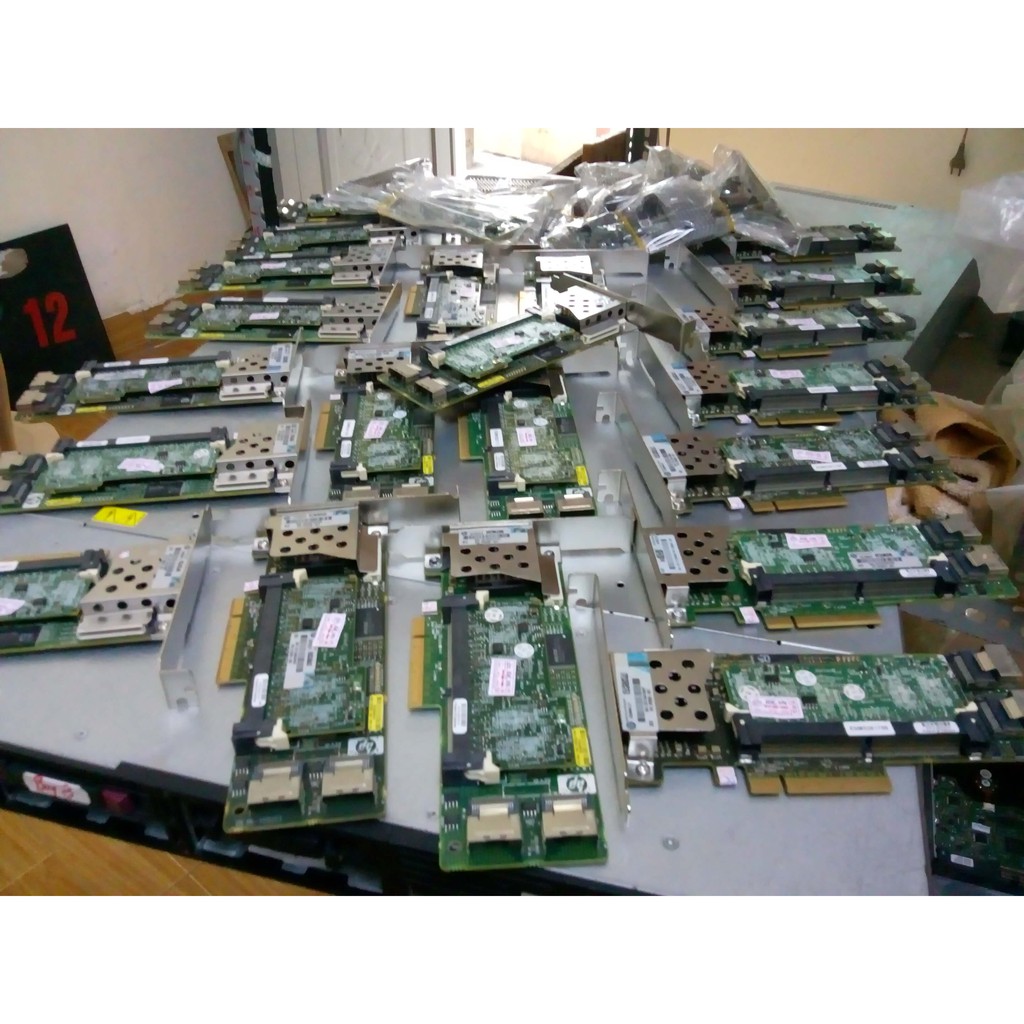

+ Card raid bóc từ server HP SM316 nguyên bản.
+ Gói sản phẩm đã bao gồm Ram Cache 256Mb, Không kèm PIN Cache.
+ Hỗ trợ raid 0,1,5,10,50
+ Hỗ trợ 8 x 10TB

=========== Quy trình cài đặt card Raid HP P410 256Mb cache trên PC thường ===========
**** Điều kiện kỹ thuật bắt buộc để chạy card HP P410 trên máy PC thường:
Mainboard H81, B85 hoặc đời cao hơn, và có chức năng quản lý Storage Boot Option.
Sử dụng 01 ổ cứng sata kết nối cáp sata trực tiếp trên Mainboard để làm ổ khởi động hệ điều hành, phiên bản Hệ điều hành Windows 8.1, Windows 10, Windows server 2012 trỏ lên.

**** Những máy PC có cấu hình không đám ứng yêu cầu trên thì không hỗ trợ sử dụng card Raid HP P410.

Bước 1: Thiết lập Bios ( bắt buộc)
a. Thiết lật Ưu tiên Boot windows từ ổ cứng gắn trên mainboard.
b. Thực hiện Disabled chức năng Storage Boot Options Nếu main có chức năng này ( chức năng này thường nằm trong Bios Features). Lưu cấu hình Bios và tắt máy tính.

Bước 2: Kết nối card Raid HP P410 vào máy PC.
=> Cắm card HP P410 vào khe AGP (Khe card màn hình) phải đảm bảo kết nối chắc chắn an toàn.
=> Kết nối cáp 1 đầu SAS SFF 8087 vào cổng Minisas 2.0 trên card Raid, ở các đầu dây bên kia cắm vào các ổ cứng sata, cắm cáp nguồn vào các ổ cứng này.
=> Sau khi đã thực hiện đầy đủ các bước trên và kiểm tra không có sai sót thì Khởi động Máy tính để vào Windows.

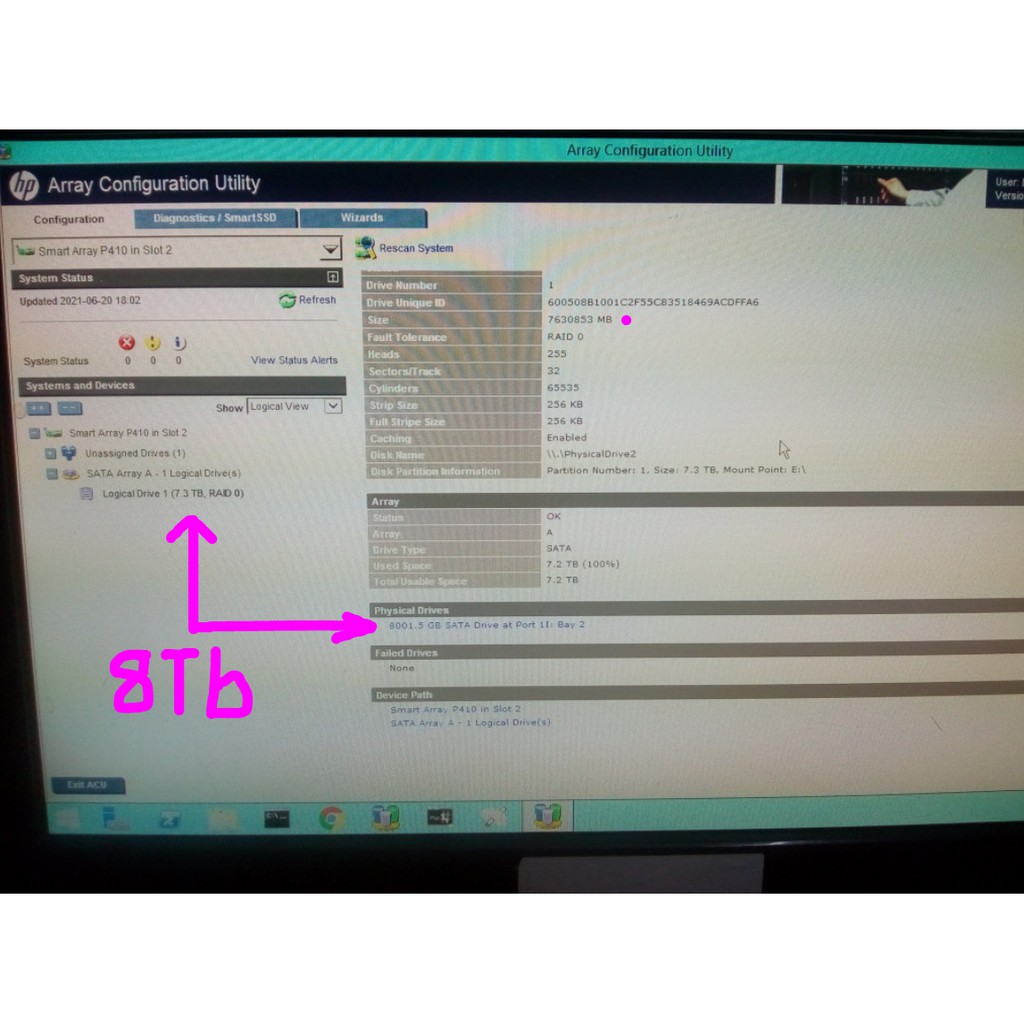

Bước 3: Sử dụng phần mềm chuyên dụng của hãng là HP Array Configuration Utility, liên hệ shop để được hỗ trợ.
Bước 4: Tạo raid như video hướng dẫn.

Chú ý: Các vấn đề thường gặp, chưa đặt ưu tiên boot vào Windows từ ổ sata gắn trên main làm máy khởi động đi khởi động lại không vào được windows.

*** Shop hỗ trợ nhiệt tình cấu hình cài đặt qua Zalo, Ultraviewer, quý khách cần trợ giúp vui lòng liên hệ shop.
