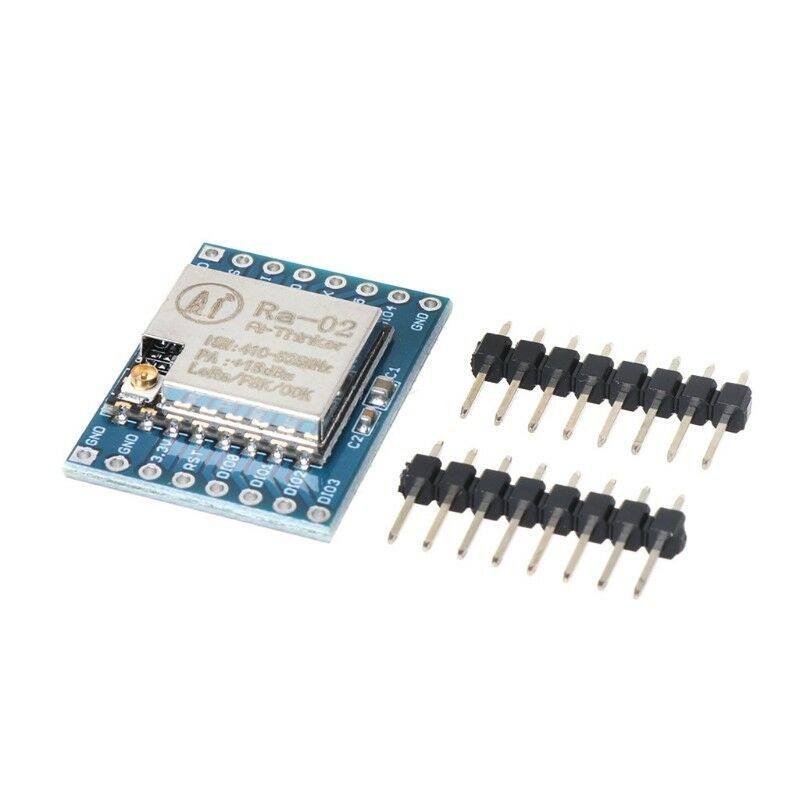

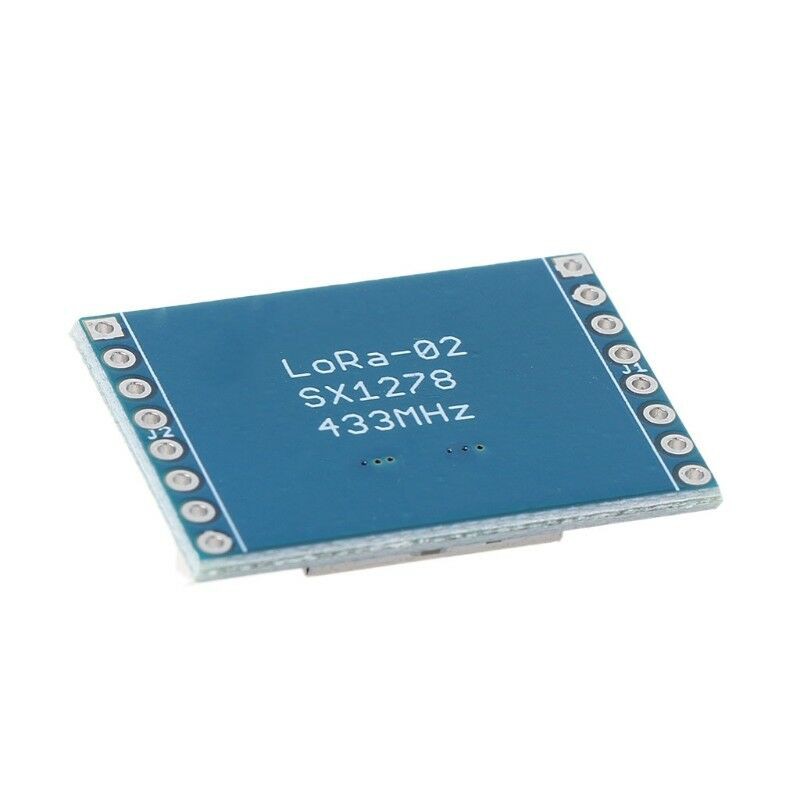

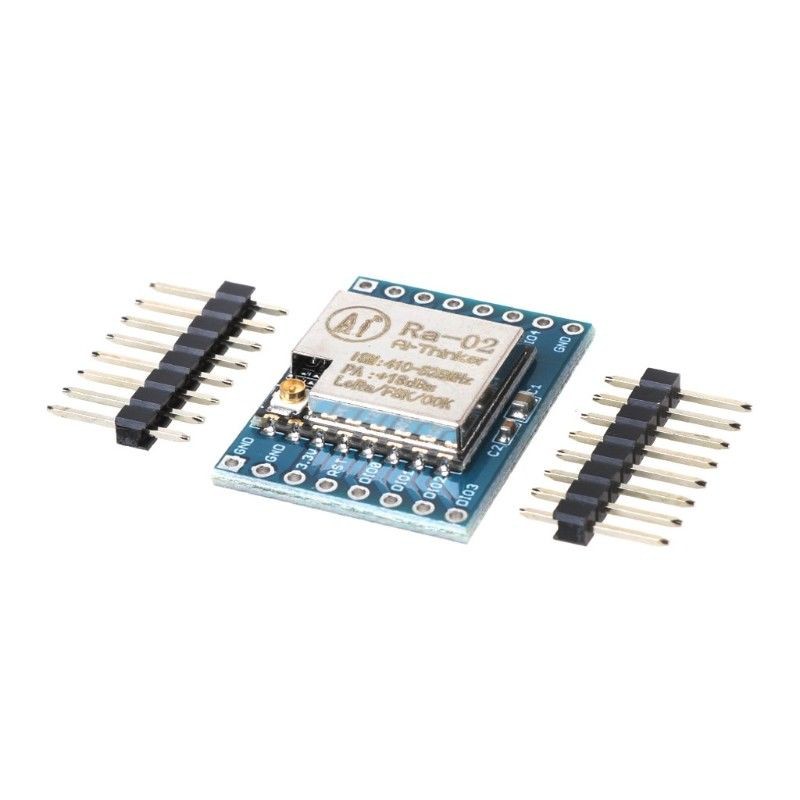

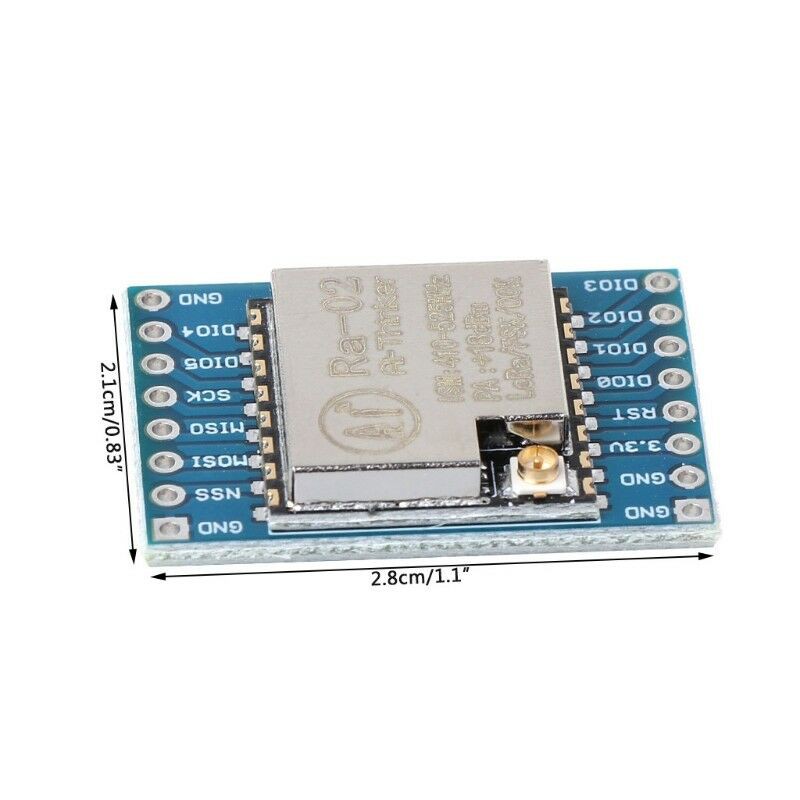

Giới thiệu Mô-đun Lora RF sử SX1278 433Mhz sử dụng Ra-02 có shied

1. MÔ TẢ

Mạch thu phát RF SPI Lora SX1278 433Mhz Ra-02 sử dụng chip SX1278 của nhà sản xuất SEMTECH chuẩn giao tiếp LORA (Long Range), chuẩn LORA mang đến hai yếu tố quan trọng là tiết kiệm năng lượng và khoảng cách phát siêu xa ( Ultimate long range wireless solution), ngoài ra nó còn có khả năng cấu hình để tạo thành mạng truyền nhận nên hiện tại được phát triển và sử dụng rất nhiều trong các nghiên cứu về IoT.

2. TÍNH NĂNG

+ Điện áp 1.8 đến 3.7V, nên dùng 3.3V cho ổn định nhất
+ Công nghệ điều chế trải phổ LoRaTM
+ Khoảng cách liên lạc siêu dài 15KM
+ Công suất RF không đổi với thay đổi điện áp + 20dBm-100mW
+ Độ nhạy cao: thấp tới -148dBm
+ Truyền thông SPI bán song công
+ Tốc độ bit có thể lập trình lên tới 300kbps
+ Hỗ trợ các phương pháp điều chế FSK, GFSK, MSK, GMSK, LoRaTM và OOK
+ Phạm vi RSSI 127dB
+ Tự động phát hiện tín hiệu RF, chế độ CAD và AFC tốc độ cực cao
+ Công suất:
- Nhận dữ liệu: ≦ 10.8mA (LnaBoost off, band 1)
- Chế độ khởi động vả truyền: ≦120mA (+20dBm)
- Chế độ ngũ: 0.2μA
+ Nhiệu độ hoạt động: -40 đến +85 độ

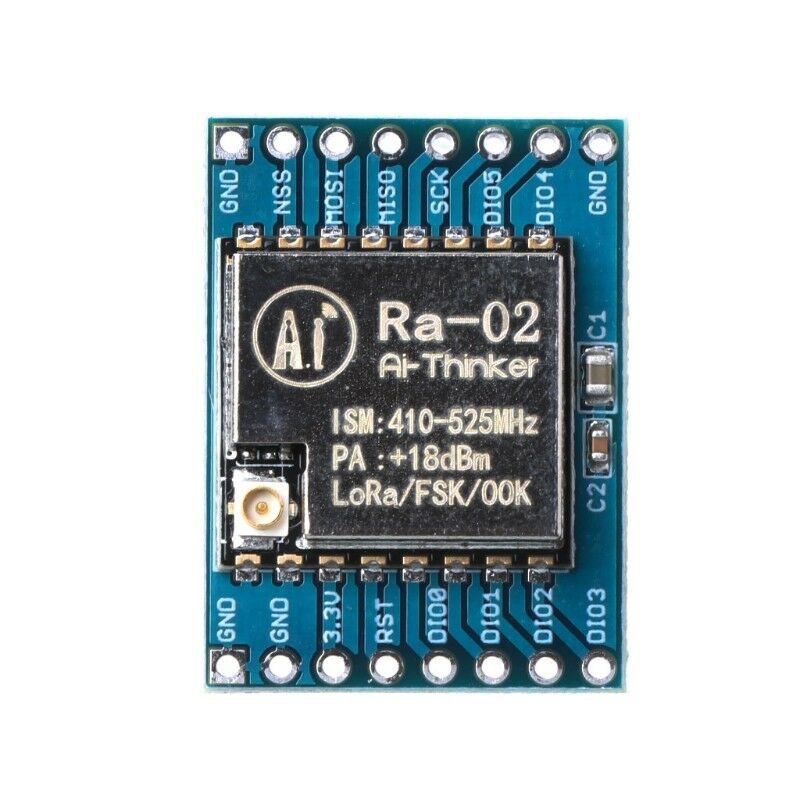

+ Miêu tả chức năng các chân:

- 1 GND
- 2 GND
- 3 3.3V
- 4 RESET
- 5 Digital IO0, software configuration
- 6 Digital IO0, software configuration
- 7 Digital IO0, software configuration
- 8 Digital IO0, software configuration
- 9 GND
- 10 Digital IO4 configuration
- 11 Digital IO5 software configuration
- 12 SPI clock input
- 13 SPI data output
- 14 SPI data input
- 15 SPI chip select input
- 16 GND
