Giới thiệu Mô đun Buck Boost 4-30V đến 0,5-30V động cơ bước cấp nguồn DC thay thế cho XL6009

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

Mô-đun bước chuyển động lên và xuống 4A (phiên bản hiện tại không biến đổi điện áp )

XL6009 / LM2577 trên thị trường sử dụng bộ chỉnh lưu SS34 duy nhất, giá trị áp suất đầu tiên là không đủ, theo nguyên tắc bắt đầu và hạ thấp bộ chỉnh lưu và giá trị điện áp ống chuyển đổi lớn hơn điện áp đầu vào tối đa cộng với điện áp đầu ra tối đa (nếu điện áp đầu vào và điện áp đầu ra là lớn nhất Đối với ống 30V, ống mos và điện áp Schottky ít nhất đạt tới 60V), áp suất SS34 lên đến 40V, áp suất tối đa 6009 36V, thiết kế mô-đun tồn tại của rủi ro bảo mật;

Công suất đầu ra hiện tại không đủ, SS34 tối đa công suất hoạt động (kết hợp với lỗi chuyển mạch, nhiệt độ kém, công suất hiện tại có thể nhỏ hơn 3A), khi điện áp quá cao hoặc nhiệt độ quá cao Schottky sẽ bị phá vỡ , Toàn bộ mô-đun. Có rủi ro bảo mật;

Cuối cùng, chương trình XL6009 / LM2577 có hiệu suất thấp, nhiệt cảm ứng thông thường, không phải chip buck, thiếu bảo vệ đầy đủ.

Mô-đun sử dụng bước lên xuống của chip làm bộ điều khiển chính, ống MOS 60V 75A bên ngoài làm công tắc, 60V 5A SS56 Schottky làm bộ chỉnh lưu.

Mô tả sản phẩm:

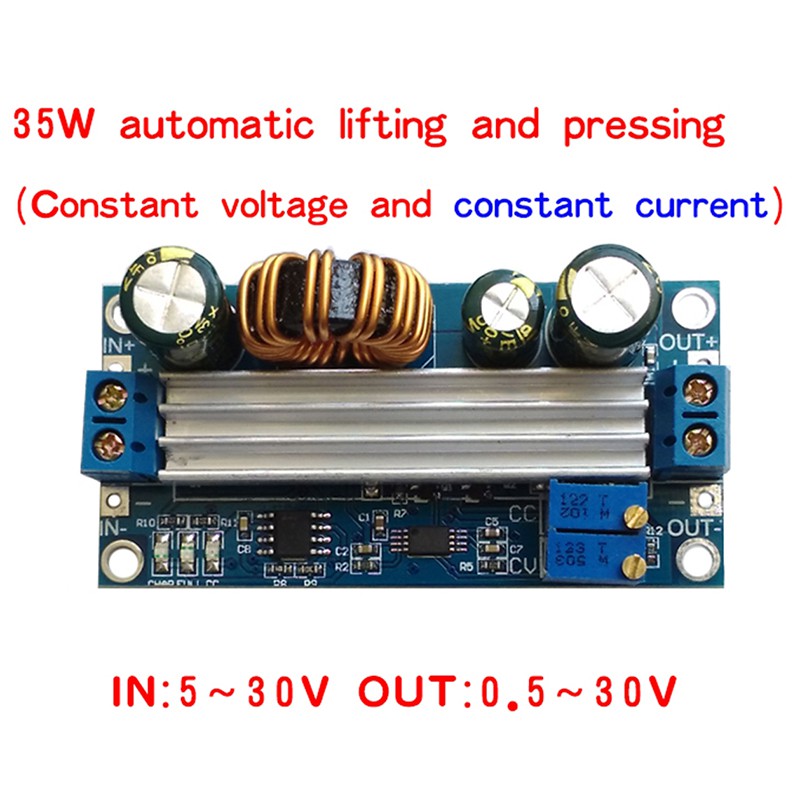

Đầu vào điện áp 5,5-30V, đầu ra điện áp 0,5-30V, nếu bạn điều chỉnh điện áp đầu ra 18V, điện áp đầu vào giữa 5,5-30V thay đổi ngẫu nhiên, sẽ là đầu ra không đổi 18V; Ví dụ: bạn nhập 12V, điều chỉnh cài đặt chiết áp 0,5-30V đầu ra tùy ý.

Công suất cao, hiệu quả cao, hiệu năng tốt hơn chương trình XL6009 / LM2577. Sử dụng MOS công suất cao 60V75A bên ngoài, song song dòng điện cao chịu được diode Schottky SS56. Không thể so sánh SS34 chương trình 6009 hoặc 2577, vì theo nguyên tắc tăng giảm, áp suất của MOS và Schottky lớn hơn tổng điện áp đầu vào và đầu ra. Sắt silico nhôm từ tính tự cảm, hiệu quả cao.

Chế độ công suất không đổi mà không có còi điện.

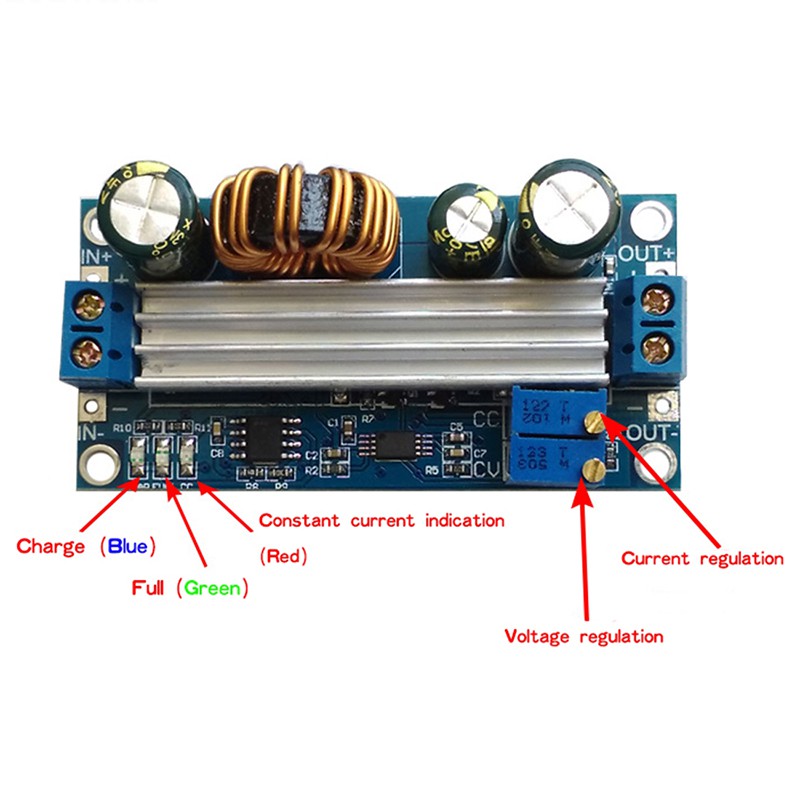

Bạn có thể kích thước công suất, được sử dụng để giới hạn dòng điện đầu ra, ổ đĩa hiện tại không đổi, đèn khi sạc pin.
Đi kèm với chức năng chống nước, sạc pin mà không cần thêm diode chống ngập.

Chi tiết sản phẩm
Điện áp đầu vào: 5-30V
Điện áp đầu ra: 0,5-30V
Dòng điện đầu ra: ổn định lâu dài trong 3A, để tăng cường nhiệt có thể đạt tới 4A
Công suất đầu ra: làm mát tự nhiên 35W, tăng cường nhiệt 60W
Hiệu suất chuyển đổi: 88% hoặc hơn
Bảo vệ ngắn mạch: Có
Tần số hoạt động: 180KHZ

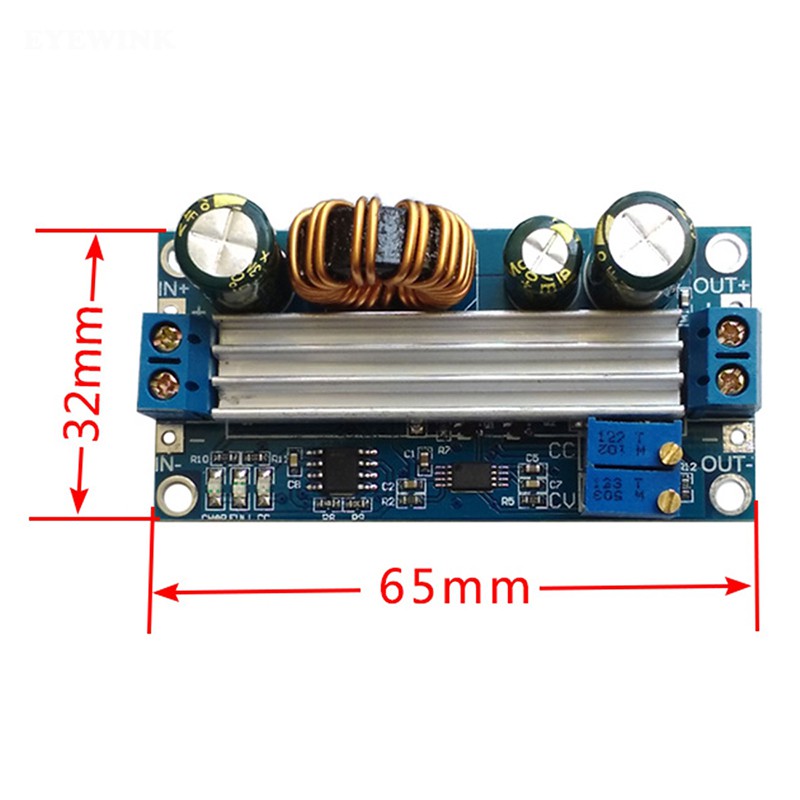

Kích thước: Dài * Rộng * Cao 65 * 32 * 21mm
