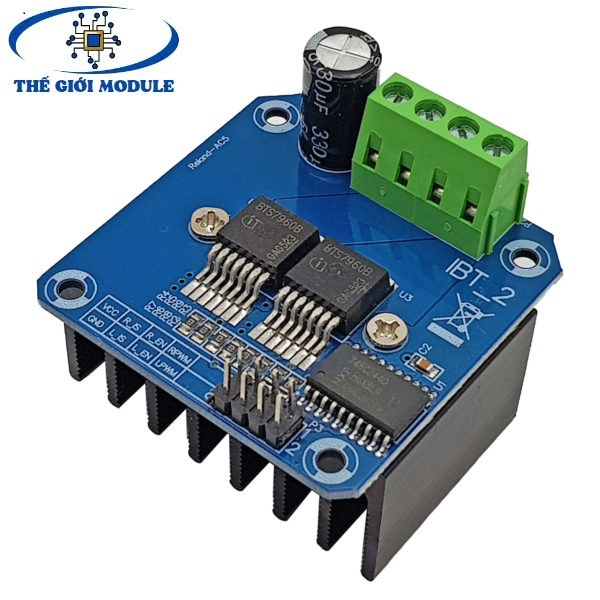

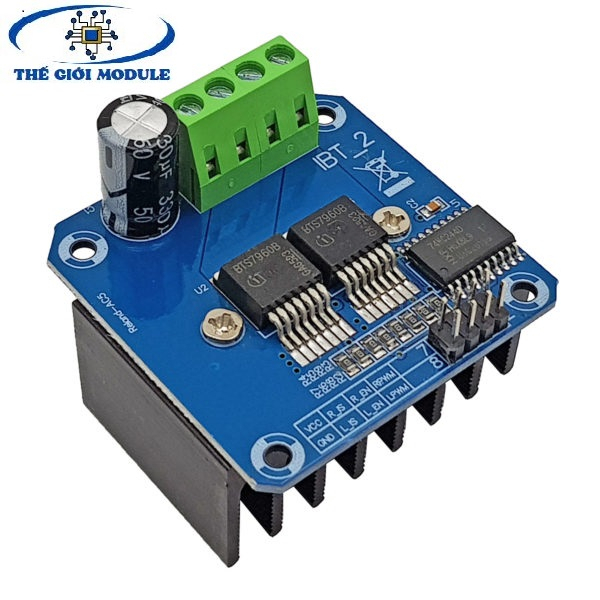

Giới thiệu Mạch Điều Khiển Động Cơ DC BTS7960 43A High-Power Motor Driver (1 động cơ)
Mạch điều khiển động cơ BTS7960 dễ dàng giao tiếp với vi điều khiển với driver với đầy đủ các tính năng current sense (kết hợp với điện trở đo dòng), tạo dead time, chống quá nhiệt, quá áp, quá dọng, sụt áp và ngắn mạch.Thông số kỹ thuật:
Nguồn: 6 ~ 27V.
Dòng điện tải mạch: 43A.
Tần số điều khiển tối đa 25KHz.
Tự động tắt khi điện áp thấp: khi điện áp <5.5V driver sẽ tự ngắt điện và sẽ mở lại sau khi điện áp >5.5V.
Bảo vệ quá nhiệt: BTS7960 bảo vệ chống quá nhiệt bằng cảm biến nhiệt tích hợp bên trong. Đầu ra sẽ bị ngắt khi có hiện tượng quá nhiệt.
Kích thước: 40x50x12mm
* Sơ đồ chân:
VCC : Nguồn tạo mức logic điều khiển (3.3~5VDC)
GND : Chân đất.
R_EN = 0 Disable nửa cầu H phải. R_EN = 1 : Enable nửa cầu H phải.
L_EN = 0 Disable nửa cầu H trái. L_EN = 1 : Enable nửa cầu H trái.
RPWM và LPWM : chân điều khiển đảo chiều và tốc độ động cơ.
RPWM = 1 và LPWM = 0 : Mô tơ quay thuận.
RPWM = 0 và LPWM = 1 : Mô tơ quay nghịch
RPWM = 1 và LPWM = 1 hoặc RPWM = 0 và LPWM = 0 : Dừng.
R_IS và L_IS : kết hợp với điện trở để giới hạn dòng qua cầu H
Với ứng dụng bình thường RPWM,LPWM nối với GPIO (VD : chân digital 2,3) để điều khiển chiều quay của động cơ.
Chân R_EN , L_EN nối chung lại rồi nối với PWM (VD chân digital 5) để điều khiển tốc độ động cơ.
Chi Tiết Sản Phẩm
| Xuất xứ | Trung Quốc |
|---|---|
| Kích thước (dài x rộng x cao) | 40x50x12mm |
