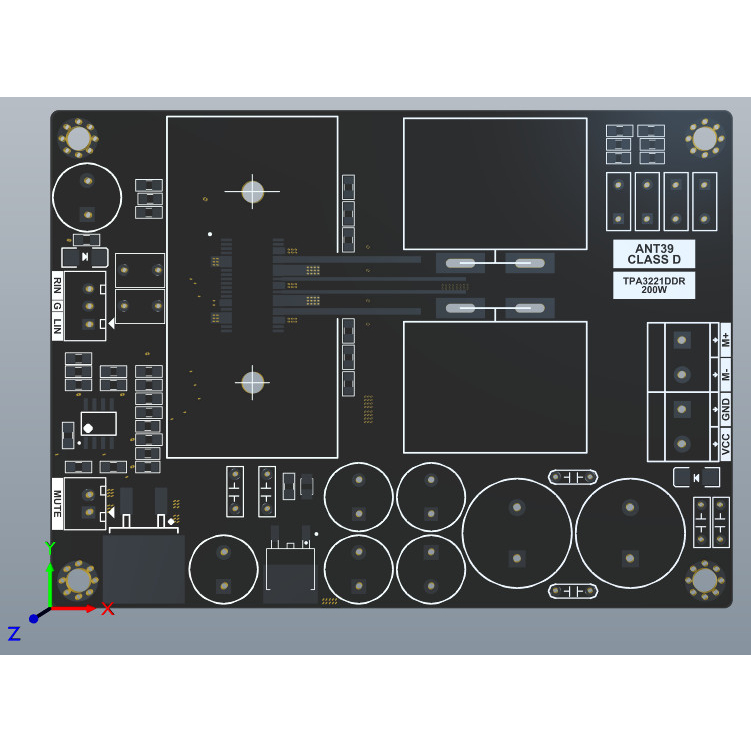

Giới thiệu ANT-DIY (Được kiểm hàng) Mạch khuếch đại âm thanh CLASS D TPA3221DDVR MONO 200W

ANT-DIY (Được kiểm hàng) Mạch khuếch đại âm thanh CLASS D TPA3221DDVR MONO 200W
Tụ chuyên dụng âm thanh: Nichicon, Rubycon, wima.
Sử dụng IC TPA3221DDVR chính hãng.
+ THÔNG SỐ KỸ THUẬT:
- Nguồn cấp:12V đến 30VDC
- Tín hiệu âm thanh cấp jack XH2.54-2p.
- Tín hiệu ra : 1 kênh x 200W domino
- Cuộn cảm và tụ đầu ra đã được lựa chọn kỹ lưỡng.
*Lưu Ý:
- Cấp đúng chiều V+, G vào mạch đèn chớp trong 3S.
* Có 4 mức Gain(18dB - 24dB - 30dB - 34dB), bật công tắc ON để chọn mức Gain phù hợp(Lưu ý chỉnh Gain nên tắt nguồn điện tránh ảnh hưởng loa).
* Tính năng Delay Mute: Biến trở dùng để chỉnh thời gian delay cho mạch. MAX trong 30S Và khi tắt sẽ khóa Mute qua MCU.
* 100% mạch không ù xì, sôi khi sử dụng.
* 100% mạch không bị bụp khi bật/ tắt.

- Thông tin công suất theo điện áp:
12V - 3S: + 2 Ohm: Max 35W, 3 ohm: Max 25W, 4 Ohm: Max 15W
16V - 4S: + 2 Ohm: Max 60W, 3 ohm: Max 45W, 4 Ohm: Max 35W
21V - 5S: + 2 Ohm: Max 100W, 3 ohm: Max 75W, 4 Ohm: Max 60W
24V: + 2 Ohm: Max 125W, 3 ohm: Max 100W, 4 Ohm: Max 75W
30V: + 2 Ohm: Max 200W, 3 ohm: Max 150W, 4 Ohm: Max 125W

Bảo hành 2 tuần kể từ ngày nhận hàng.
ZALO: 098 457 7938

Bao gồm: Mạch, dây tín hiệu 3p.
Kích thước mạch: 100x58 mm.

Thông tin DIY:
1. Vì mục đích thương mại, một số mạch không cung cấp sơ đồ nguyên lý, pcb ai muốn học tập nghiên cứu vui lòng đi đường vòng, phiền đừng mua!
2. Mỗi bộ nguồn đều được kiểm tra trước khi giao hàng. Nếu IC nào bị cháy, nếu cần sửa chữa, mọi chi phí sẽ do bạn chi trả! Board mạch liên tục được nâng cấp và sửa đổi, mạch linh kiện có thể thay đổi, vui lòng tham khảo giao hàng thực tế.
