Giới thiệu Đồng Hồ Đo Tốc Độ Không Chổi Than Kỹ Thuật Số LED Kỹ Thuật Số Đầu Vào Tín Hiệu PNP NPN Cho Động Cơ Xe Hơi

Đồng hồ tốc độ Động cơ không chổi than Cảm biến tốc độ Máy đo tần số LED Đồng hồ đo tần số PWM Hall Motor Speed Tester






1: Áp dụng MCU tốc độ cao cấp công nghiệp, chống nhiễu mạnh mẽ


2: Ổn định và đáng tin cậy


3: Các tính năng của dải đo rộng và độ chính xác đo lường cao


4: Ngoại hình nhỏ


5: Sử dụng rộng rãi



Các sản phẩm ổ đĩa không chổi than DC ba pha được phát triển độc quyền hỗ trợ đồng hồ đo tốc độ cao, sử dụng MCU tốc độ cao cấp công nghiệp, chống nhiễu mạnh, ổn định và đáng tin cậy, phạm vi đo rộng và độ chính xác đo lường cao, phần mềm sử dụng đầy đủ hàng đầu Phương pháp đo chu kỳ đồng bộ, phạm vi đo Và độ chính xác đo lường là bước nhảy vọt định tính hơn, áp dụng cho tất cả các bảng ổ đĩa không chổi than DC ba pha và mô-đun ổ đĩa có đầu ra tín hiệu tốc độ quay trên thị trường và ba-các Sản phẩm ổ đĩa không chổi than được phát triển độc lập bởi cửa hàng của chúng tôi có giao diện dành riêng cho plug-and-play.

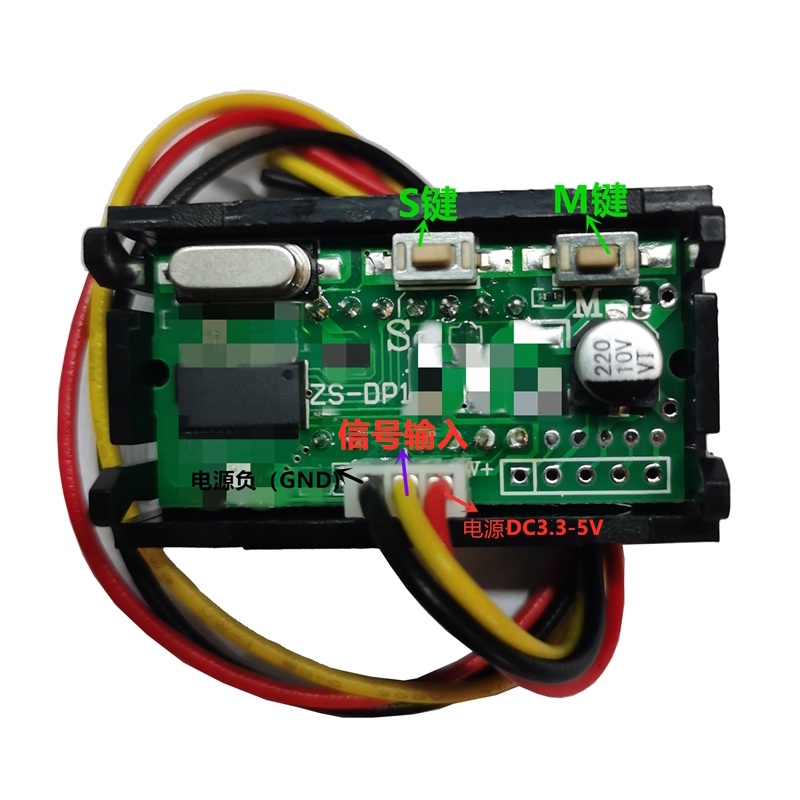

Hai nút cài đặt ở mặt sau và độ nét của đường giao diện



Lưu ý rằng sản phẩm này có bảo vệ kết nối ngược. Điện áp nguồn mặc định là DC 3.3-5V và biên độ tín hiệu được đo là 3-30V. Nếu thông số này vượt quá, nó có thể bị hư hỏng vĩnh viễn.


2. Đặc điểm sản phẩm

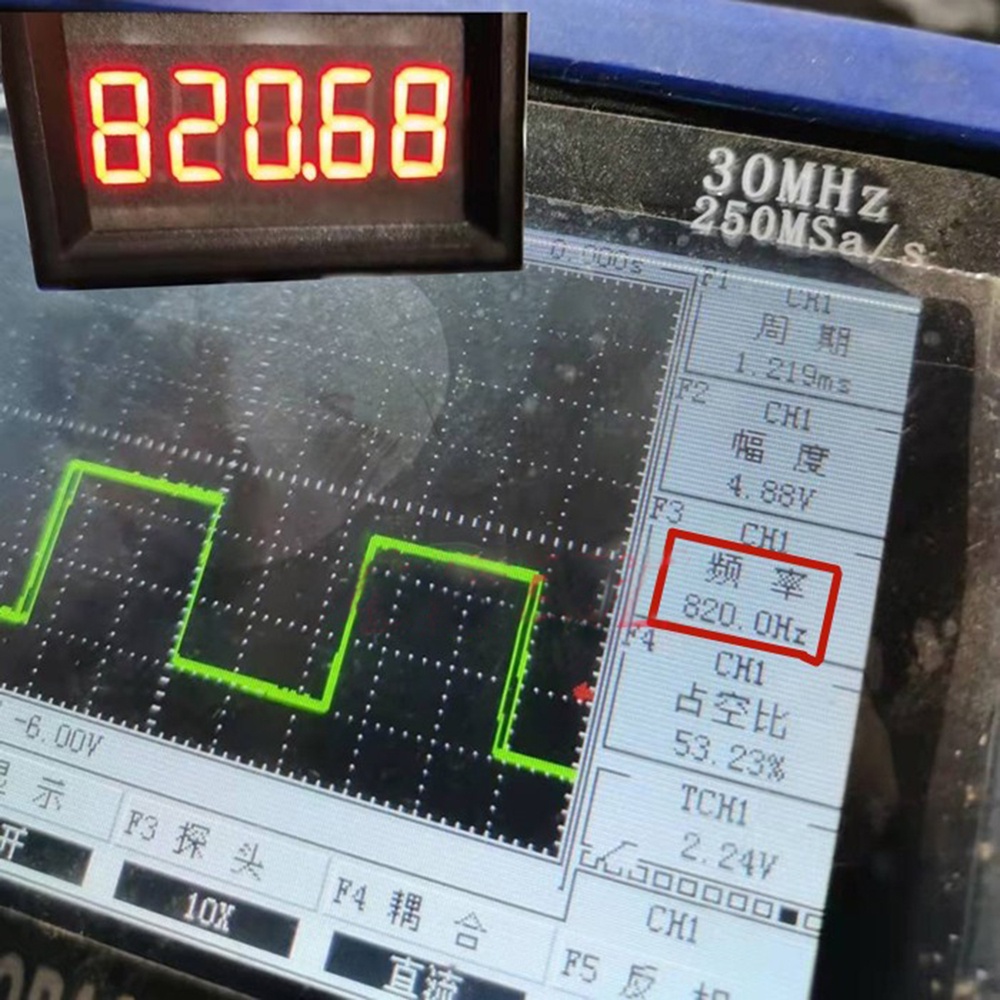

1. Độ chính xác đo tần số cao, lên đến 0,01 ※ ở 25 độ C và độ phân giải lên đến 0,01HZ.


2. Dải đo tần số rộng, 0,15HZ-100KHZ. Nó cũng có thể được tùy chỉnh để đo tần số cực thấp 0,01HZ-100HZ3. Phạm vi được tự động chuyển đổi từ 00.000Hz (R / M sang 000.00KHz (KR / M).


4. Có thể chuyển đổi chế độ làm việc bằng cách nhấn nút, bao gồm hai chế độ làm việc của tần số và tốc độ, và chế độ làm việc được lưu khi tắt nguồn.


5. Giá trị phân chia tần số có thể được đặt bằng cách nhấn phím. Giá trị phân chia tần số có thể là 1-99999 và 0,001-9,9999. Giá trị phân chia tần số được lưu sau khi tắt nguồn.


6. Hình thức đẹp, tay nghề thủ công tinh xảo và dễ sử dụng.



Hiển thị chữ số: Ống kỹ thuật số LED 5 chữ số (0,36 ').


Hiển thị tốc độ làm mới: tần số tín hiệu> 3HZ: 3 lần / giây: tần số tín hiệu ≤ 3HZ: xấp xỉ tần số tín hiệu tương đương..


Hiển thị tràn: "-----"


Độ chính xác của phép đo: 0,1% ± 1 chữ số hoặc 0,01 ※ ở 25℃.


Dải đo: 0,15HZ — 100KHZ. 9r-999,99Kr / m


Tín hiệu đầu vào: Loại: tiếp xúc khô, PNP, NPN, biên độ xung: 3-30V


Phương pháp đo: phương pháp đo thời gian đồng bộ đầy đủ.


Điện trở đầu vào: 100KΩ / điện trở.


Nguồn cung cấp: DC3.3-5V mặc định, cần điện áp khác, số lượng lớn có thể được tùy chỉnh


Chịu được điện áp: AC2000V 1 phút giữa thiết bị đầu cuối bên ngoài và vỏ.


Môi trường sử dụng (nhiệt độ và độ ẩm): nhiệt độ-10℃-＋70℃ Độ ẩm tương đối 25-85% (không ngưng tụ),


Nhiệt độ bảo quản: -20℃-+80℃ (không Ngưng tụ)

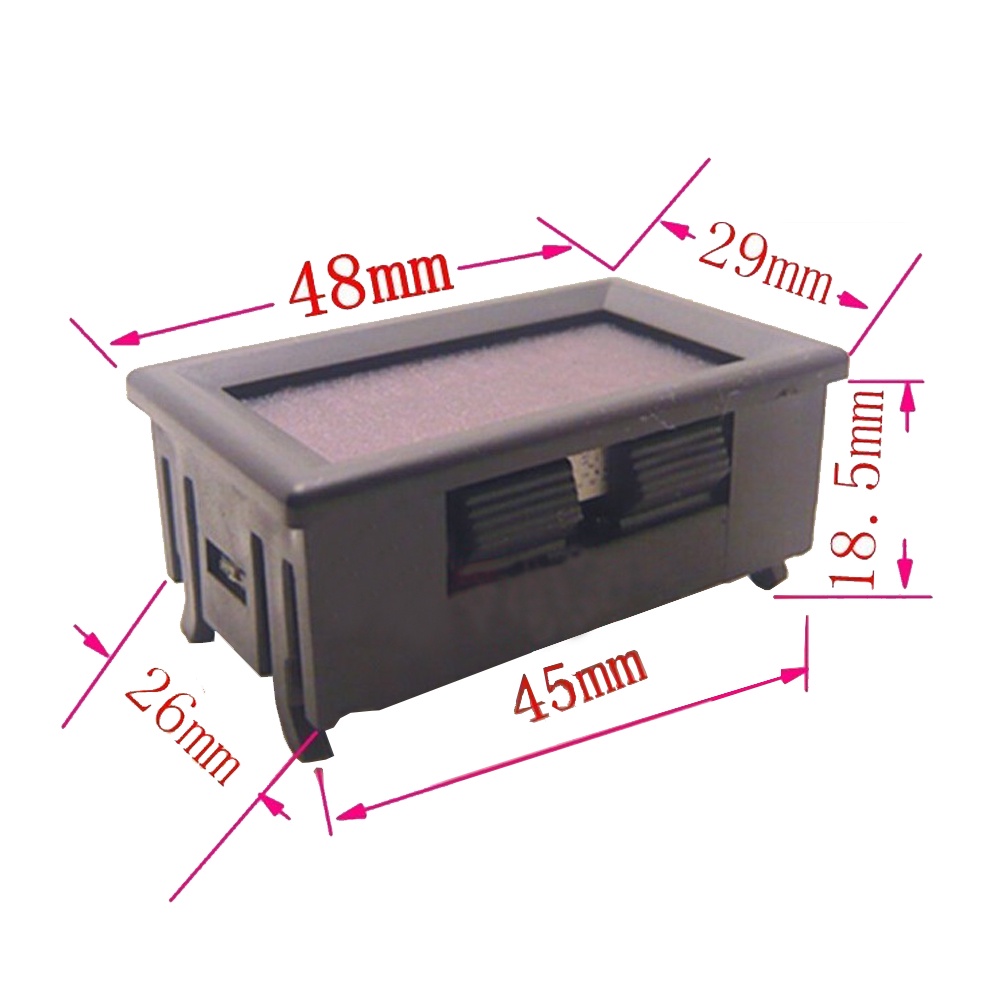

Kích thước (mm): 48 * 29 * 18,5MM


Kích thước mở (mm): 45 * 26MM


Bốn, sử dụng phương pháp



1. Có ba dây trên đầu đồng hồ, màu đỏ là nguồn điện dương 3.3-5V, màu đen là dây nối đất, màu vàng là dây đầu vào xung tín hiệu, được kết nối với thiết bị Theo thử nghiệm tương ứng.



2. Chuyển đổi giữa đo tốc độ và chế độ đo
