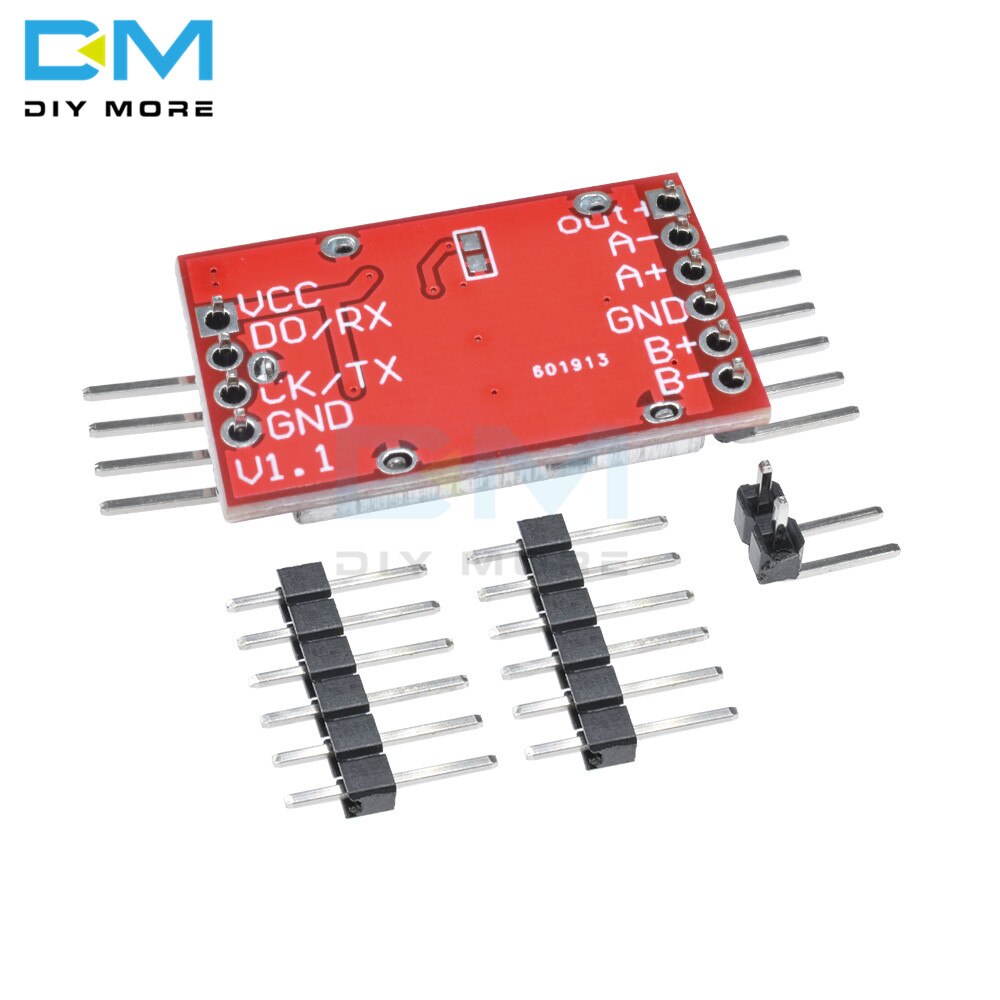

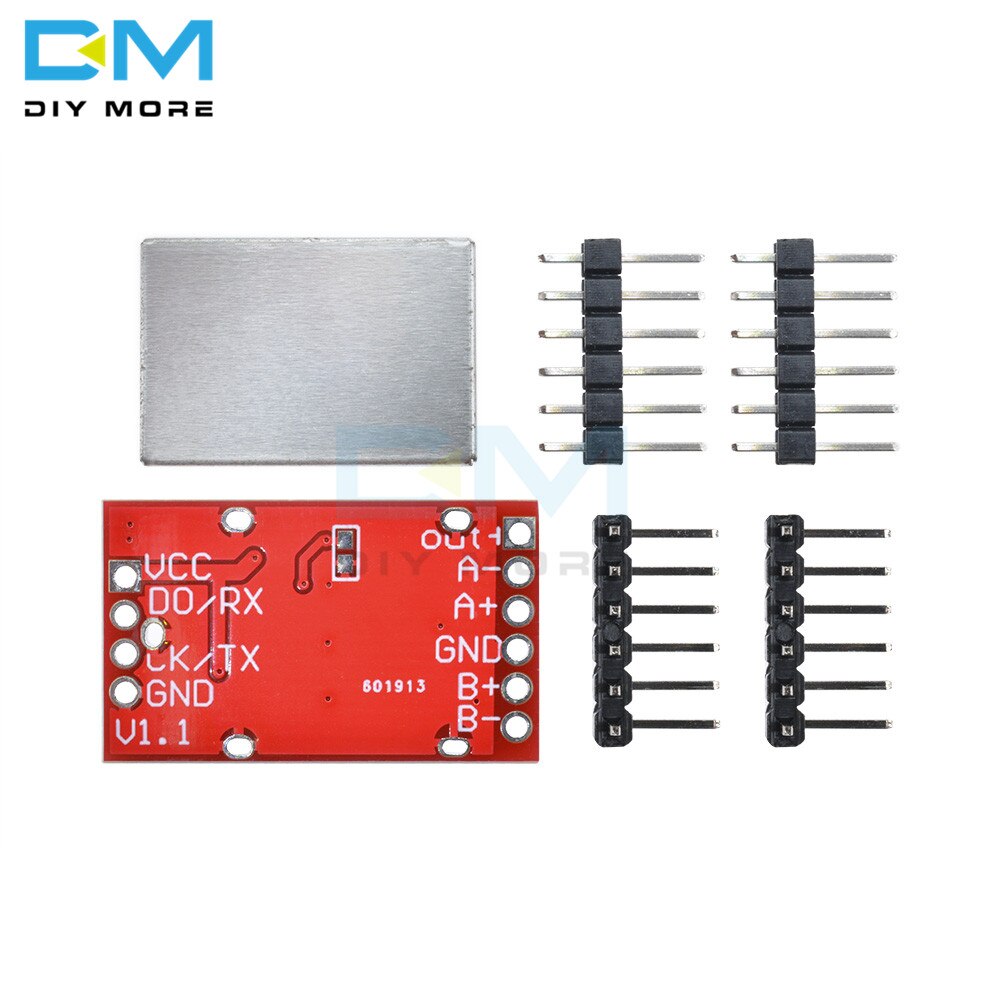

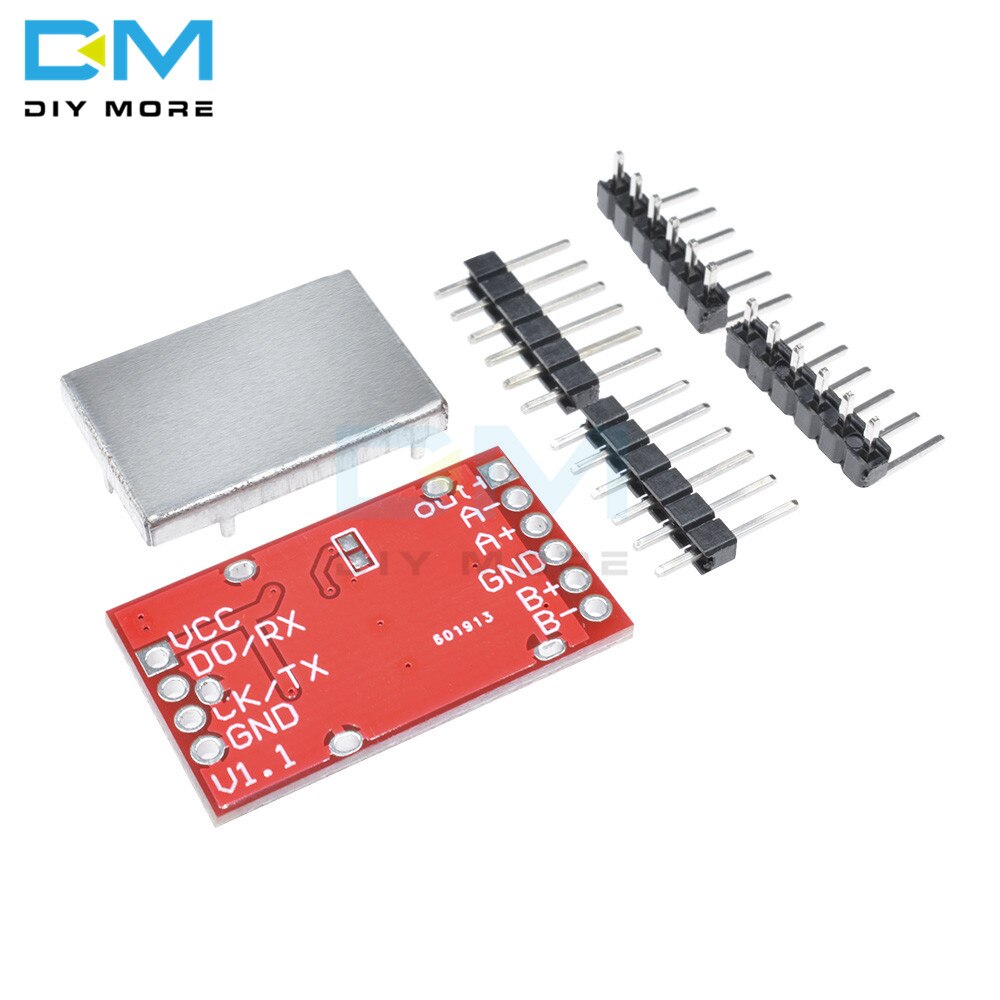

Giới thiệu Mô Đun Cảm Biến Chuyển Đổi Kênh Kép Hx711 24-bit A/D Kèm Dây Cáp Kim Loại

Mô-đun cảm biến chuyển đổi A / D 24-bit kênh kép HX711 Mô-đun cảm biến cân với kim loại sáng bóng

Phương pháp phát hiện mô-đun:
1. Đánh giá nhanh sơ bộ: ngắt kết nối tất cả các mô-đun, chỉ cung cấp 5v với mô-đun (nghĩa là, vcc được kết nối với + 5v, gnd được nối đất), sau đó rút ngắn cổng ck của mô-đun xuống đất và sau đó đo Ra + điện áp mặt đất. 4,5v hoặc lâu hơn, sau đó đo cổng DO / RX lên điện áp mặt đất, nên khoảng 0v, nếu điện áp nhất quán, mô-đun là 99% bình thường.
2. Đánh giá thử nghiệm hoàn chỉnh: sử dụng sơ đồ mạch thử nghiệm do shop cung cấp để xây dựng mạch, cung cấp cho máy tính một chip đơn 89c51 với chương trình kiểm tra hex do cửa hàng cung cấp, sau đó kết nối máy tính bằng cáp nối tiếp, Chạy trợ lý cổng nối tiếp trên máy tính, bạn có thể nhận mạch kiểm tra. Tiêu đề được báo cáo và đọc bình thường, cho biết mô-đun bình thường.

Điện áp làm việc mô-đun: 4,8-5,5v
Dòng điển hình 1,6mA
Thể tích: Dài 2,9cm * Rộng 1,7cm * Cao 0,4cm

Bộ nhảy J1 đằng sau mô-đun là tốc độ đầu ra dữ liệu của chip HX711 được chọn ở 80hz / 10hz. Mạch mở J1, tốc độ đầu ra là 80hz, tức là chuyển đổi quảng cáo là 80 lần mỗi giây, J1 ngắn và tốc độ đầu ra là 10hz.

Các tính năng chính của mô-đun:

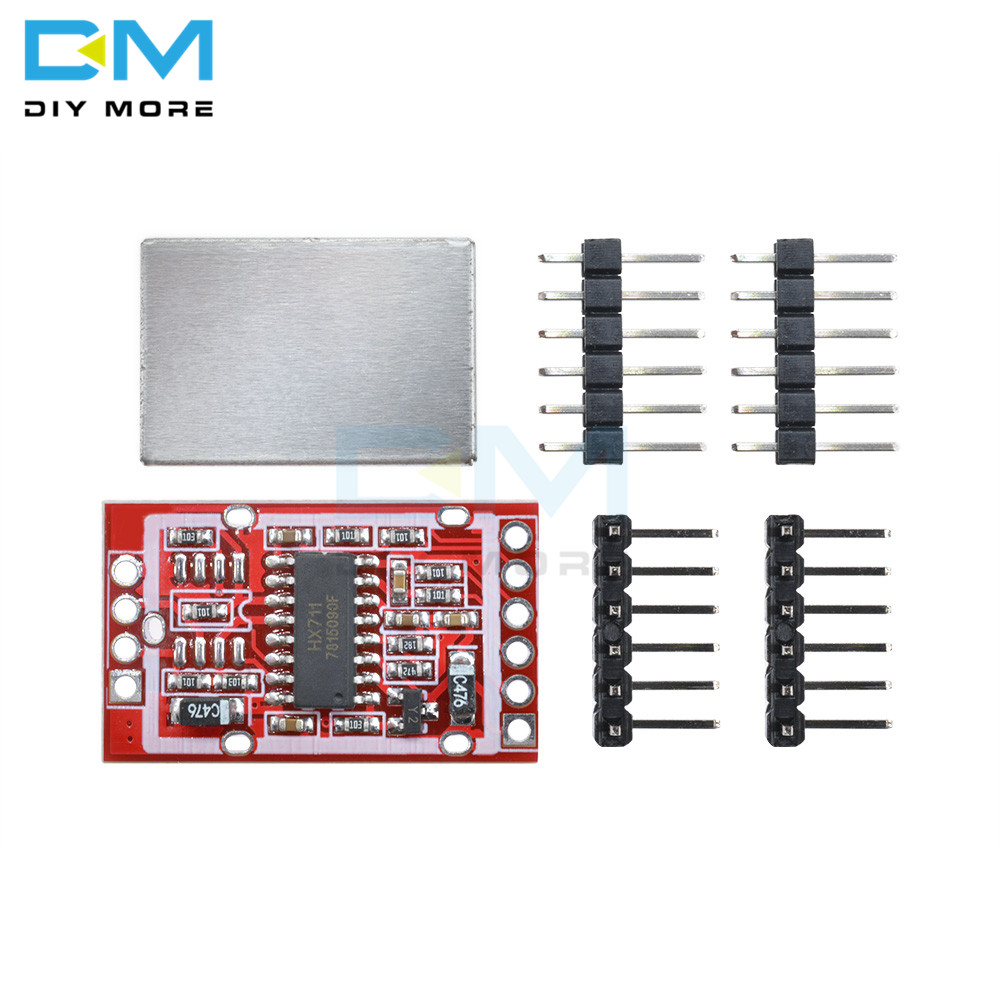

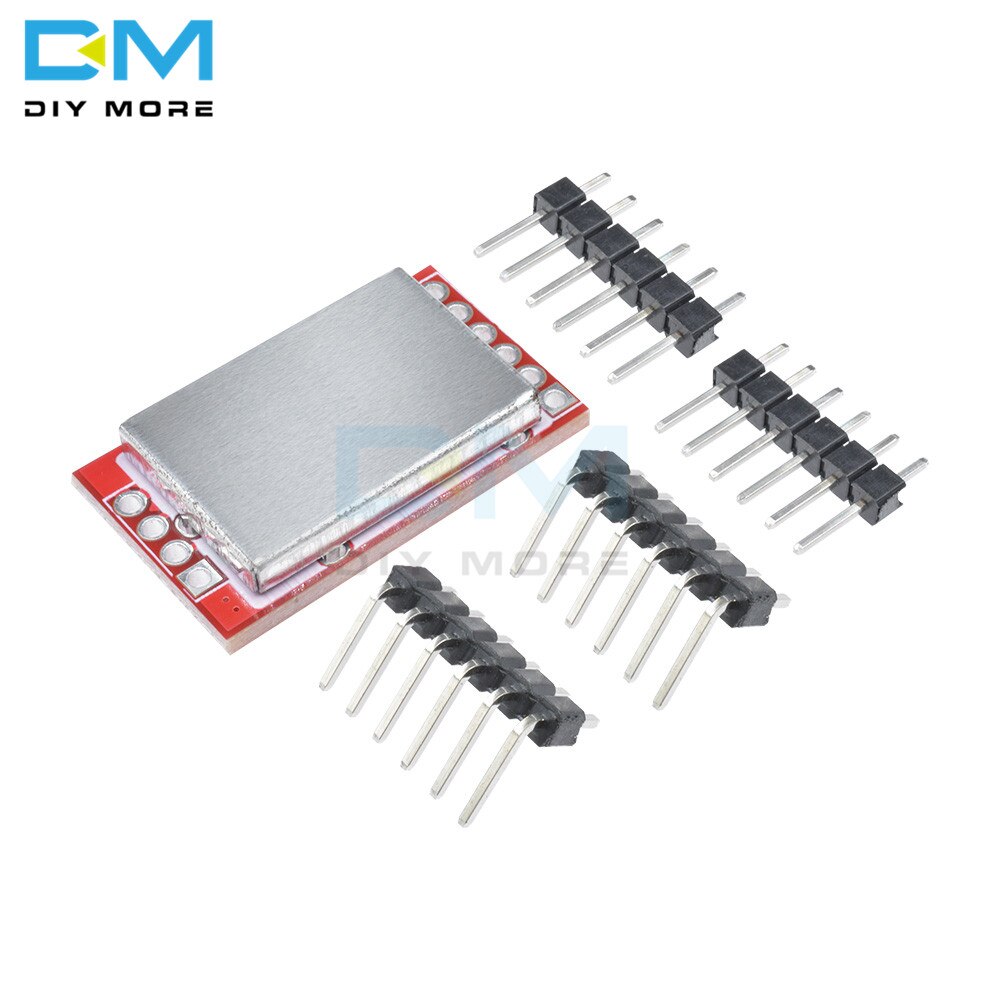

● Với vị trí che chắn bằng kim loại, chống nhiễu mạnh, vị trí cpu (STC15F104) dành riêng, bạn có thể nâng cấp phát triển thứ cấp.
● Đầu vào khác biệt hai chiều có thể lựa chọn
● Bộ khuếch đại lập trình tiếng ồn thấp trên chip với lợi ích có thể lựa chọn là 32, 64 và 128
● Mạch điều chỉnh điện áp trên chip có thể cung cấp trực tiếp nguồn điện cho các cảm biến bên ngoài và bộ chuyển đổi A / D trên chip
● Bộ dao động đồng hồ trên chip không cần bất kỳ thiết bị bên ngoài nào và tinh thể bên ngoài hoặc đồng hồ có thể được sử dụng nếu cần.
● Mạch đặt lại tự động bật nguồn
● Điều khiển kỹ thuật số đơn giản và giao tiếp nối tiếp: tất cả các điều khiển đều được nhập bằng chân và đăng ký trong chip không cần lập trình.
● Lựa chọn tốc độ dữ liệu đầu ra 10Hz hoặc 80Hz
● Công suất ngăn chặn đồng bộ làm phiền 50Hz và 60Hz
● Công suất tiêu thụ (bao gồm mạch cung cấp điện điều chỉnh):
● Dòng hoạt động điển hình: <1,7mA, dòng điện tắt nguồn: <1μA
● Dải điện áp hoạt động: 2,6~5,5V
● Phạm vi nhiệt độ hoạt động: -20 ~ +85 °C

Gói hàng bao gồm:
1 cái x HX711 Kênh kép 24-bit Mô-đun cảm biến chuyển đổi A / D
