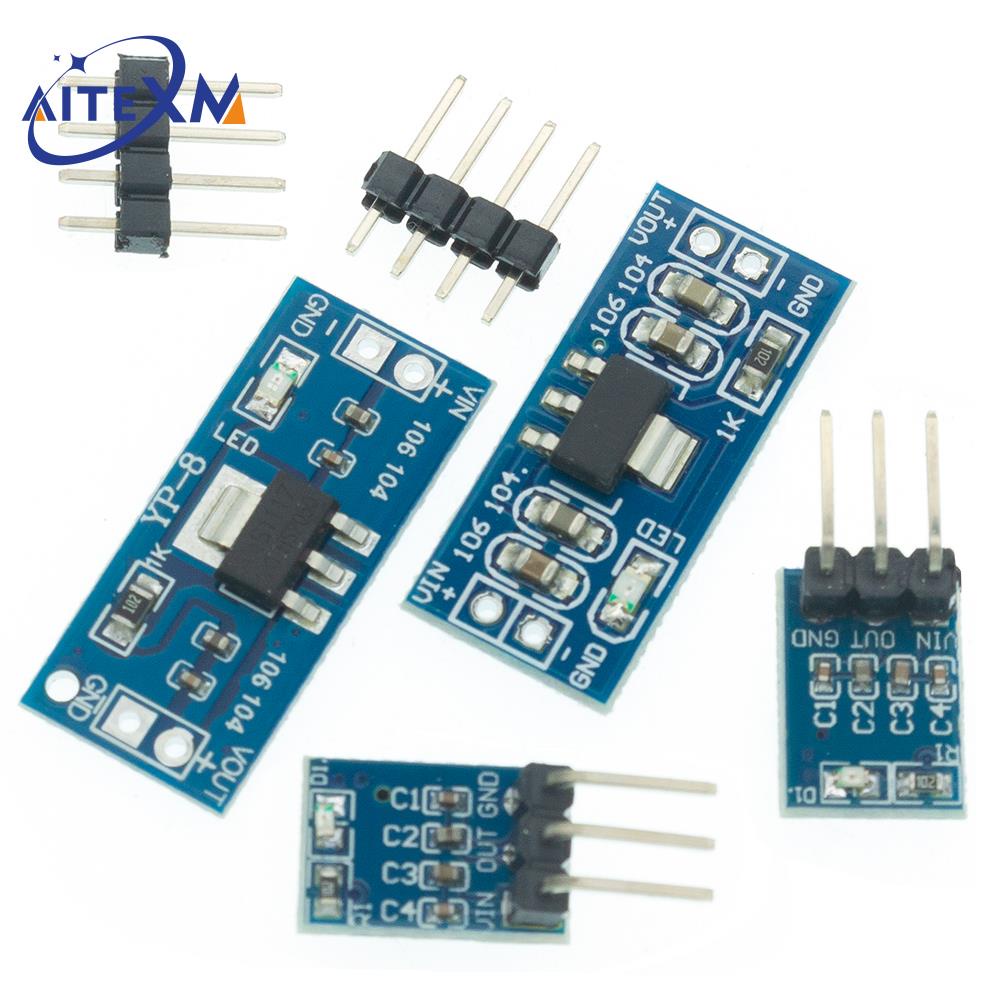

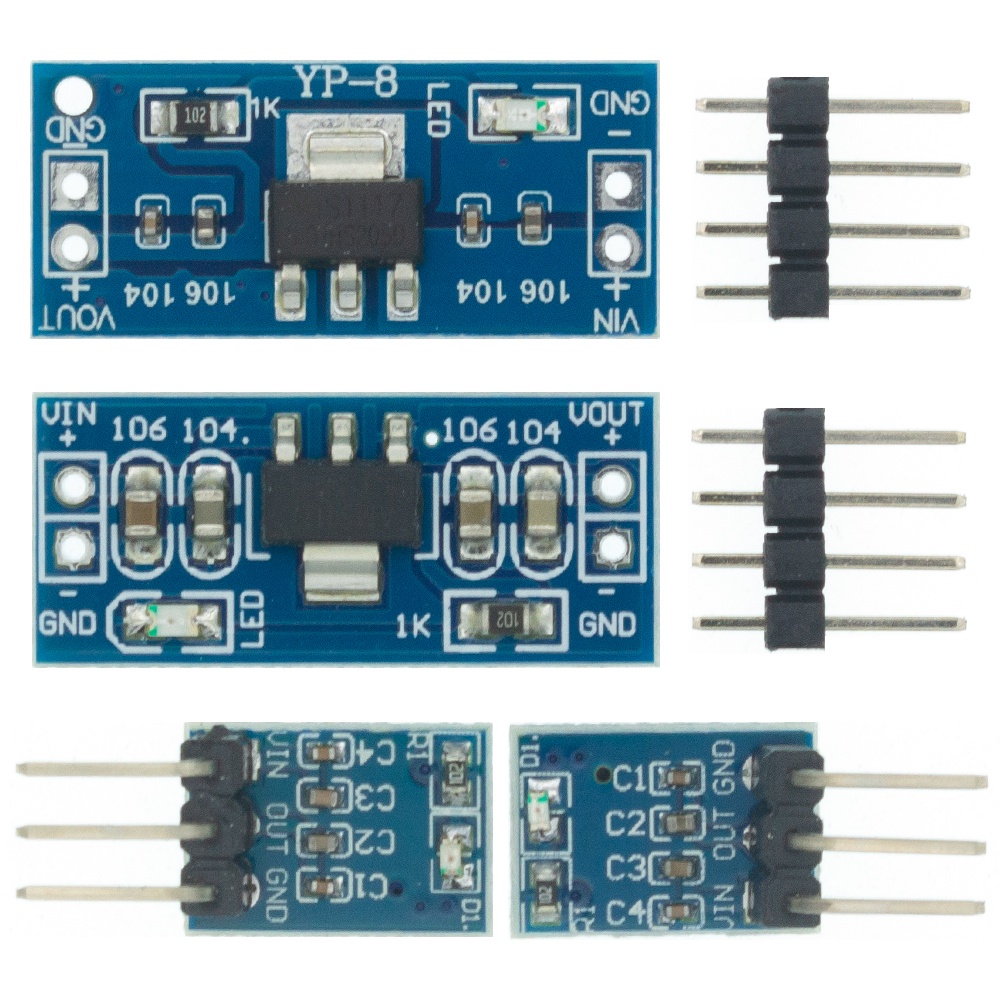

Giới thiệu Mô Đun Hạ Áp AMS1117 3.3V / 5V DC-DC AMS1117-5.0V AMS1117-3.3V LDO 800MA Chuyên Dụng

Mô tả sản phẩm

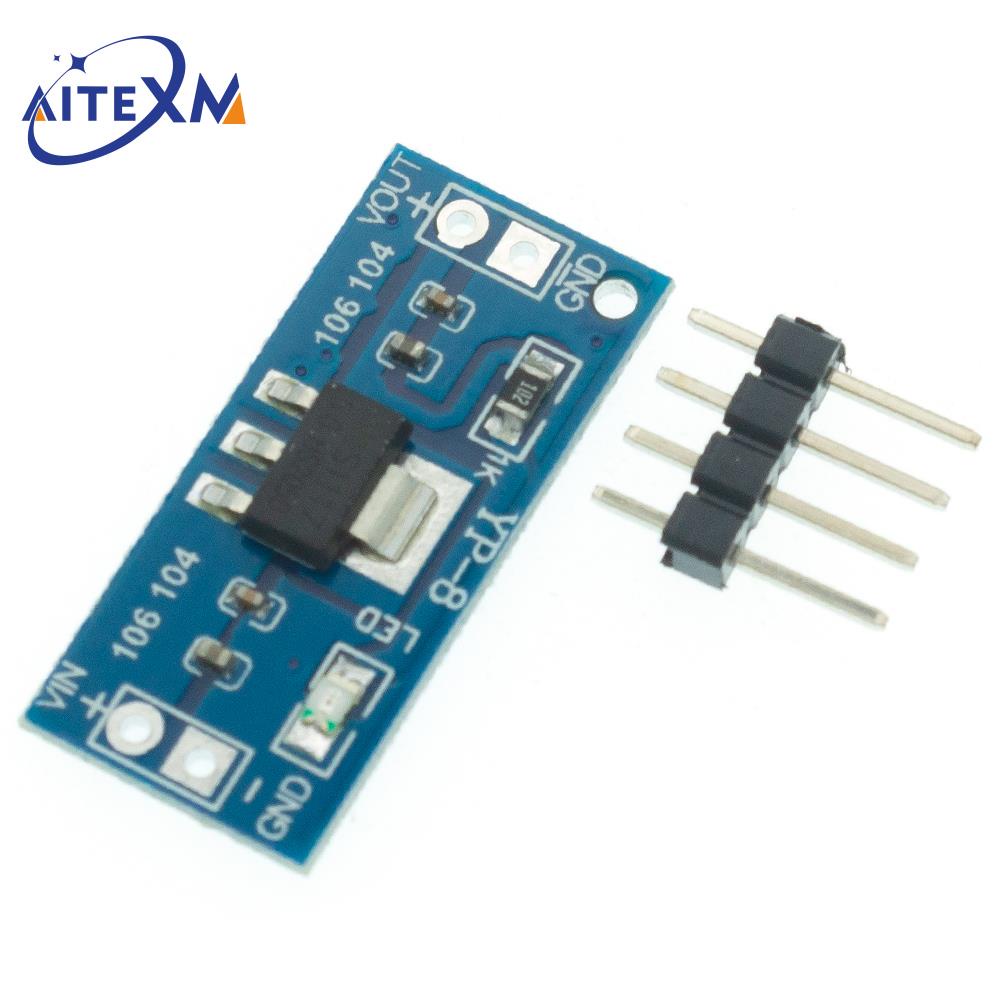

Mô-đun AMS117-3.3 4PINS

Chip AMS1117-3.3

1 Đầu vào: DC 4.5V --7V (điện áp đầu vào phải cao hơn điện áp đầu ra từ 1V trở lên. )

2 Đầu ra: 3.3V, 800ma (dòng tải không được vượt quá 800ma)

3 cặp thiết kế bảng điều khiển, bố trí đẹp;

4 lỗ lắp hai lỗ được thiết kế đặc biệt, có thể được cố định trực tiếp trên bảng lỗ để mở rộng các thí nghiệm;

5 đầu vào và đầu ra sử dụng chân hàng đơn 2P để kết nối dễ dàng;

Kích thước bảng PCB 6: 2,5cm * 1,1cm

7 có đèn báo nguồn (đỏ)

8 trọng lượng máy tính bảng khoảng: 1,6g



Mô-đun AMS117-5.0 4PINS

Chip AMS1117-5.0

1 Đầu vào: DC 6V - 12V (điện áp đầu vào phải cao hơn điện áp đầu ra từ 1V trở lên. )

2 Đầu ra: 5.0V (+ - 0.05v lỗi), 800ma (vòng tải không được vượt quá 800ma)

Ba cặp thiết kế bảng điều khiển, bố cục đẹp;

4 lỗ lắp hai lỗ được thiết kế đặc biệt, có thể được cố định trực tiếp trên bảng lỗ để mở rộng các thí nghiệm;

5 đầu vào và đầu ra sử dụng chân hàng đơn 2P để kết nối dễ dàng;

Kích thước bảng PCB 6: 2,5cm * 1,1cm

7 có đèn báo nguồn (đỏ)

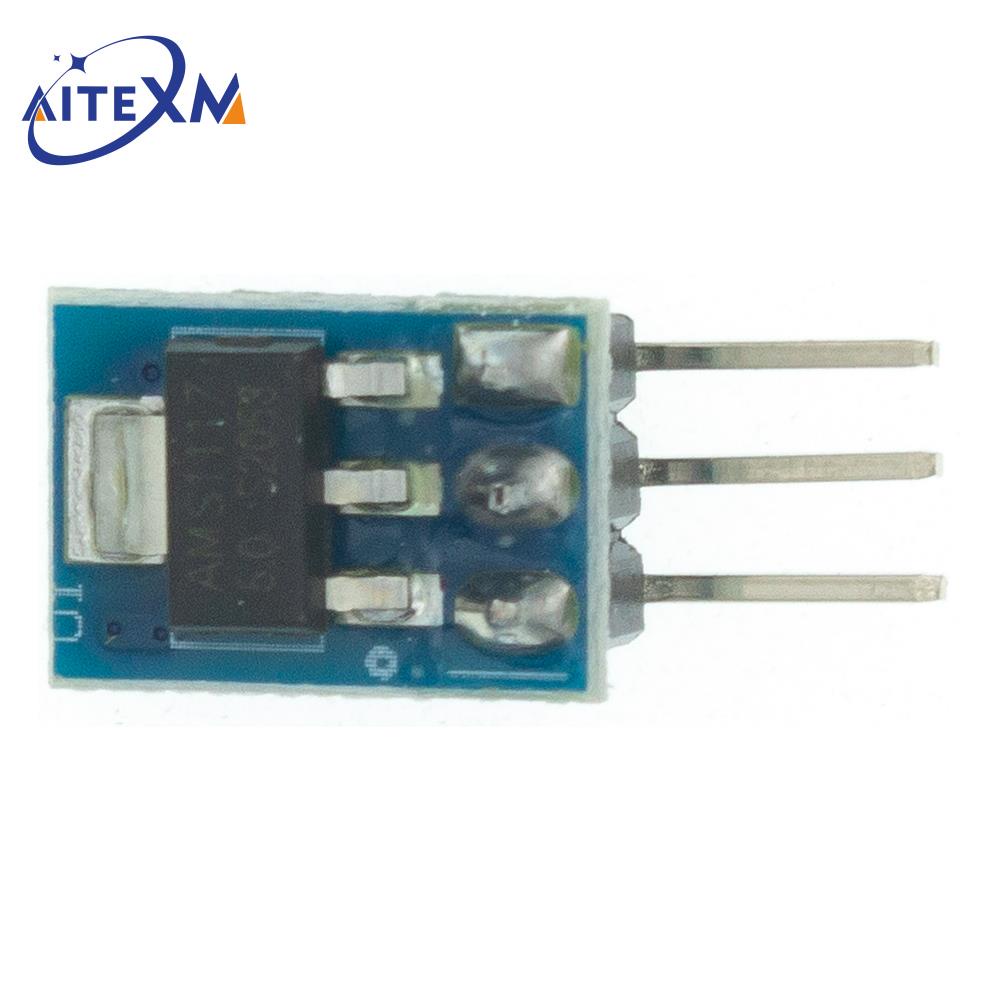

Mô-đun AMS117-3.3 3PINS

Kích thước: 8,6mm x 12,33mm

Điện áp đầu vào: Dành cho DC 4.2 V-10 V

Đầu ra: 3,3 V, 800 mA







Mô-đun AMS117-3.3 3PINS

Kích thước: 8,6mm x 12,33mm

Điện áp đầu vào: Dành cho DC 6.5 V-12 V

Đầu ra: 5 V, 800 mA







Vui lòng lưu ý:

1.Tăng mô-đun hoặc mô-đun buck cho biết điện áp hoạt động, Vui lòng không vượt quá điện áp hoạt động, nếu không sẽ dễ bị hỏng!

2.Tăng điện áp đầu ra của mô-đun chỉ có thể lớn hơn hoặc bằng điện áp đầu vào, không thể nhỏ hơn điện áp đầu vào!

3.Điện áp đầu vào mô-đun Buck phải cao hơn điện áp đầu ra 1,5V hoặc 2V, nếu không nó không thể xuất đủ điện năng!

4.Mô-đun Tăng hoặc Buck có thể điều chỉnh tự động có điện áp khởi động và giới hạn điện áp làm việc, Vui lòng không vượt quá mô-đun đó, nếu không sẽ dễ bị hỏng!

5.Không thể đảo ngược cực tính, hoặc nó sẽ ngắn mạch, nếu không sẽ dễ bị cháy!
