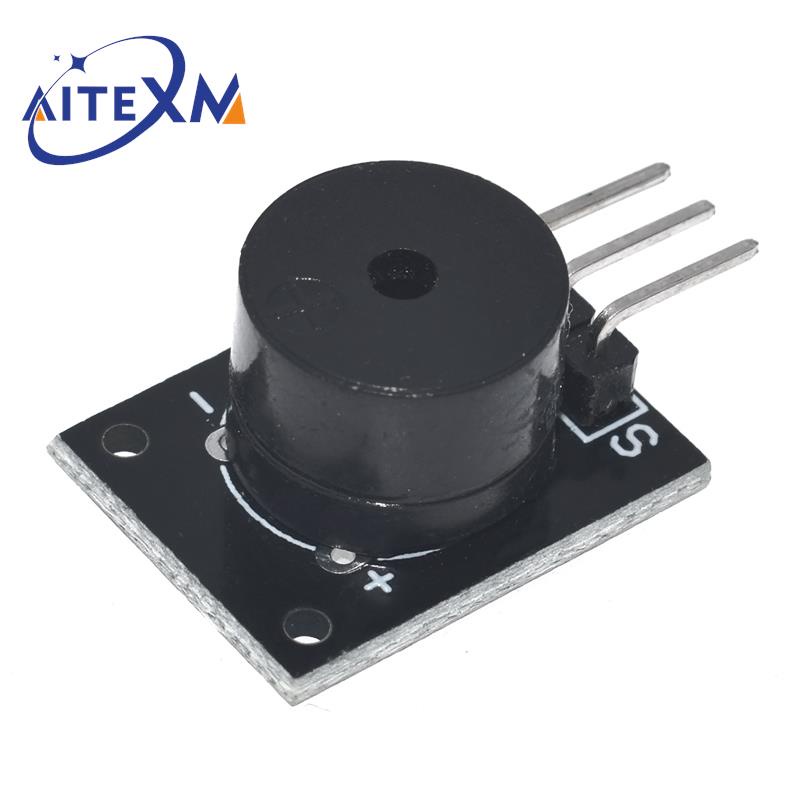

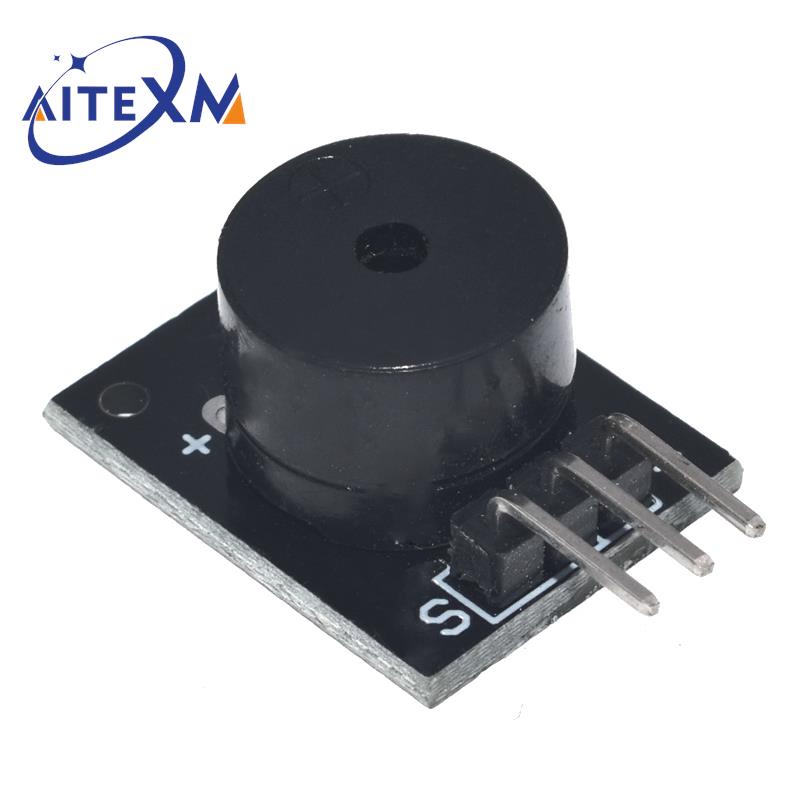

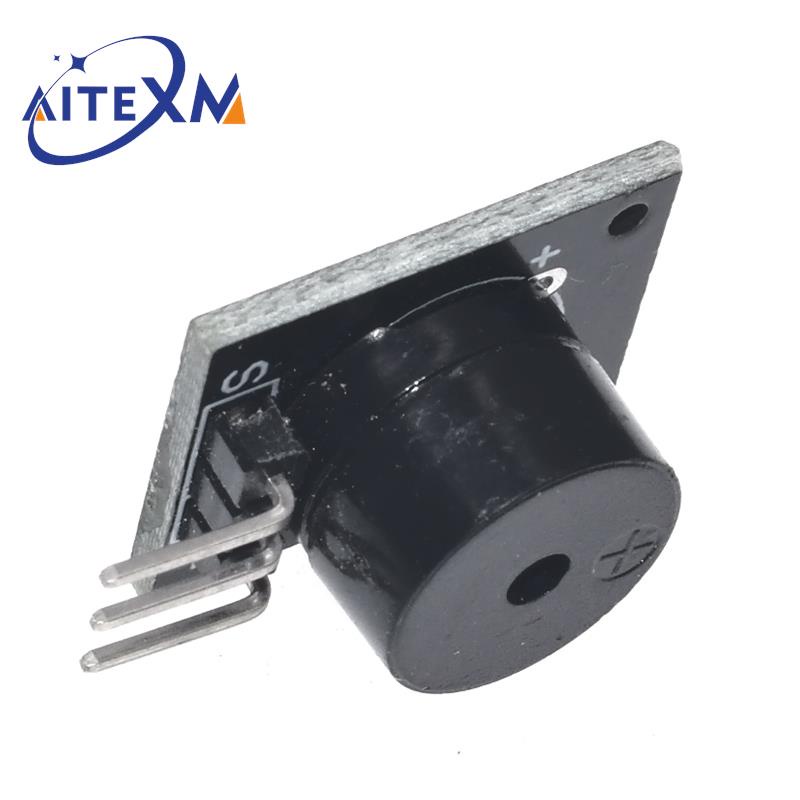

Giới thiệu Mô Đun Loa Cho Arduino ky-006

Bộ rung nguyên tắc kết cấu

(A) Phần giới thiệu của còi

1. Vai trò của còi: còi là cấu trúc tích hợp của bộ chuyển đổi điện tử, nguồn điện DC, được sử dụng rộng rãi trong máy tính, máy in, máy photocopy, báo thức, đồ chơi điện tử, thiết bị điện tử ô tô, điện thoại, bộ đếm thời gian, v.v. sản phẩm điện tử cho Thiết bị âm thanh.

2. Buzzer Danh mục: chủ yếu được chia thành còi điện áp và hai loại còi điện từ.

3. Biểu tượng mẫu mạch rung: còi trong mạch bằng chữ "H" hoặc "HA" (tiêu chuẩn cũ với "FM", "LB", "JD", v.v.) cho biết.

Còi báo động

(Hai) Còi nguyên tắc cấu trúc

1. Piezo buzzer: còi điện áp chủ yếu bởi bộ rung đa năng, còi piezo, kết hợp trở kháng và hộp cộng hưởng, vỏ và các thành phần khác. Một số trường hợp còi piezo cũng được trang bị điốt phát sáng.

Bộ rung được cấu tạo bởi các bóng bán dẫn hoặc mạch tích hợp. Khi được bật (điện áp làm việc 1.5V-15V DC), bộ dao động đa âm thanh khởi động, tín hiệu âm thanh 1,5-2,5kHZ đầu ra, trở kháng âm thanh buzzer đẩy phù hợp.

Bộ rung Piezo bằng vật liệu gốm điện tử zirconate titanate hoặc chì magie niobate. Cả hai bề mặt của tấm gốm mạ điện cực bạc, phân cực và xử lý lão hóa, sau đó dùng đồng thau hoặc tấm thép không gỉ dính với nhau.

2. Bộ rung từ tính: còi điện từ của bộ dao động, cuộn dây điện từ, nam châm, màng và vỏ và các thành phần khác.

Sau khi bật nguồn, tín hiệu âm thanh do dòng điện dao động tạo ra thông qua cuộn dây điện từ, cuộn dây điện từ tạo ra một trường từ tính. Cuộn dây điện từ và màng chắn là sự tương tác của nam châm, âm thanh rung định kỳ.

(Ba) Sản xuất còi

(1) Chuẩn bị điện từ M: khoảng 6 cm trong bu lông sắt 100 quay xung quanh dây, để 5 cm cho các dây dẫn bên đường của cuộn dây bằng băng dính trong suốt tốt, vì vậy cuộn dây được tháo ra Băng và sau đó dán nó trong hộp, điện từ giếng.

(2) Chuẩn bị mảnh đạn P: Cắt từ lon sắt trên chiều rộng của bàn là dài 2 cm, được uốn cong ở góc phải, từ điện từ là dây nối với mảnh đạn, sau đó băng lại các mảnh đạn đóng Ra rừng.

(3) Để tiếp xúc với kẹp giấy Q, sách nâng lên kẹp bằng băng dính, dẫn đến dây, như thể hiện trong mạch được kết nối.

(4) Điều chỉnh khoảng cách giữa M và P (bằng cách di chuyển các hộp), điện từ để thu hút mảnh vỡ, điều chỉnh khoảng cách giữa các điểm tiếp xúc và mảnh vỡ để chúng chỉ có thể tiếp xúc với nguồn điện sau Tiếng bíp có thể được nghe.

(Bốn) Còi hoạt động và rung động

Dạy bạn phân biệt giữa còi hoạt động và còi thụ động

Hiện tại trên thị trường vì kích thước nhỏ, còi nhỏ (đường kính chỉ llmm), trọng lượng nhẹ, giá rẻ, cấu trúc chắc chắn và được sử dụng rộng rãi trong nhiều nhu cầu thiết bị điện, sản xuất điện tử và Mạch đơn mạch.

Từ hình thức của hai còi có vẻ giống nhau, nhưng một cái nhìn gần hơn, một chút khác biệt giữa chiều cao của còi hoạt động a, chiều cao 9mm, trong khi độ cao b còi thụ động là 8mm. Nếu hai chân còi hướng lên trên, có thể thấy rằng bảng mạch màu xanh lá cây là một còi thụ động, không có bảng mạch với vinyl đóng một là bộ rung hoạt động.

Bước Beng xác định còi rung hoạt động và thụ độn
