Giới thiệu Mạch BUCK DC-DC XL4015 điều chỉnh dòng và điện áp ra, max 5A, 75W

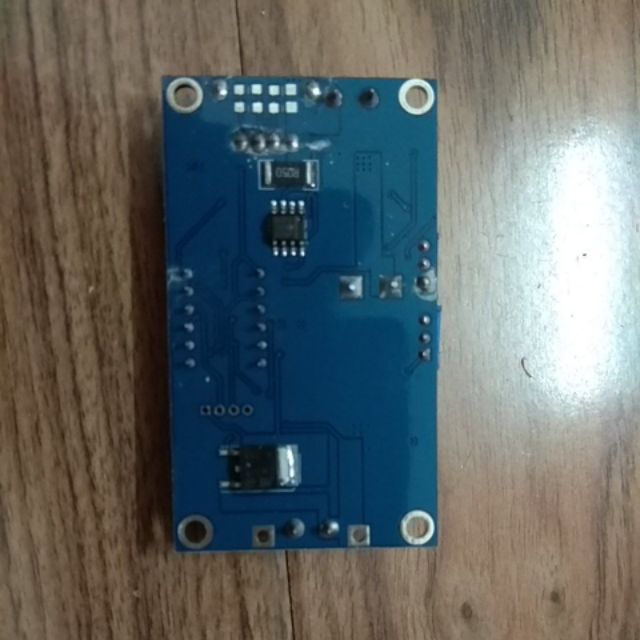

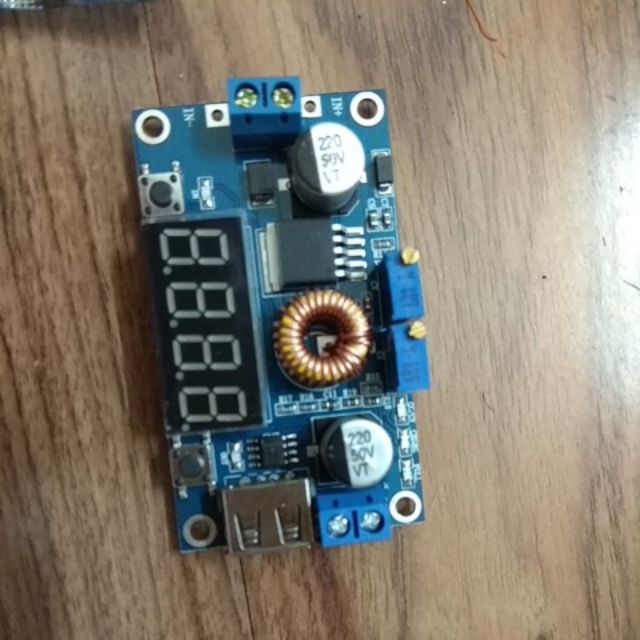

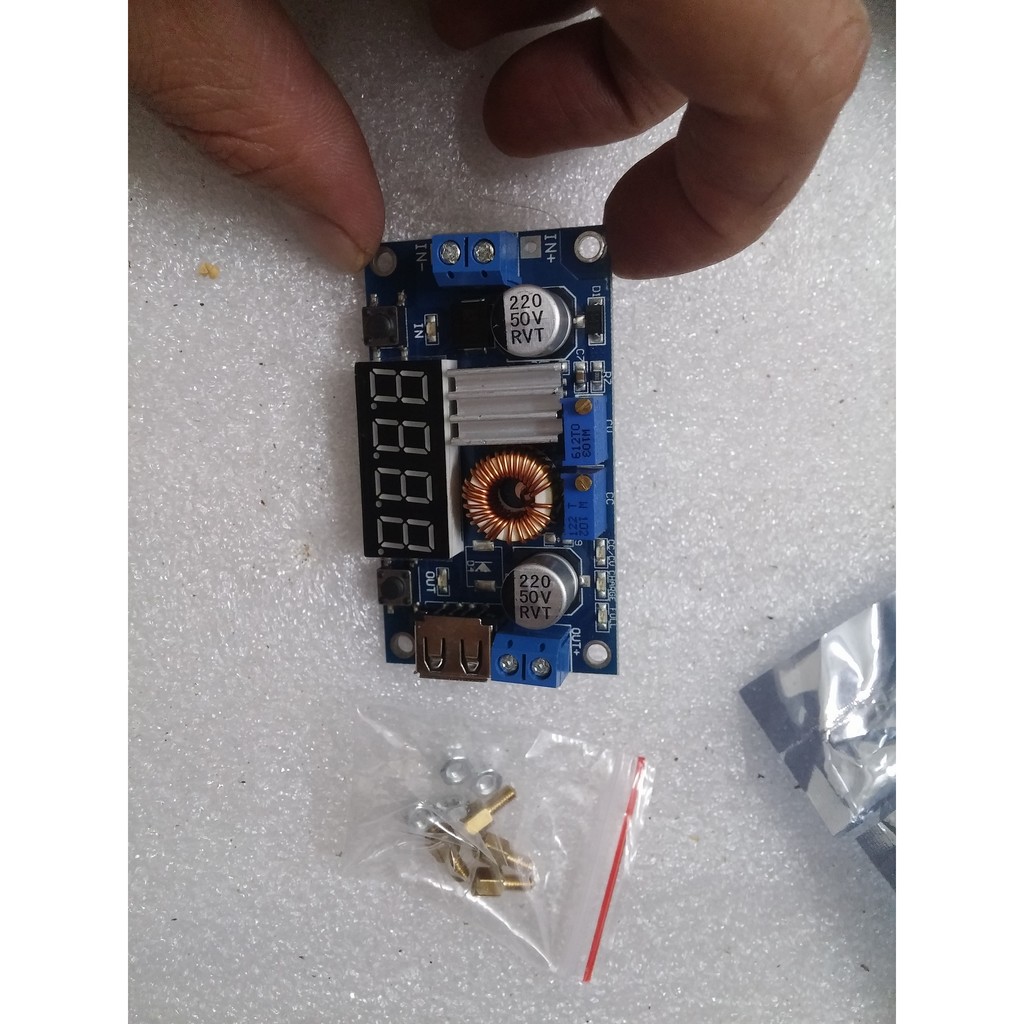

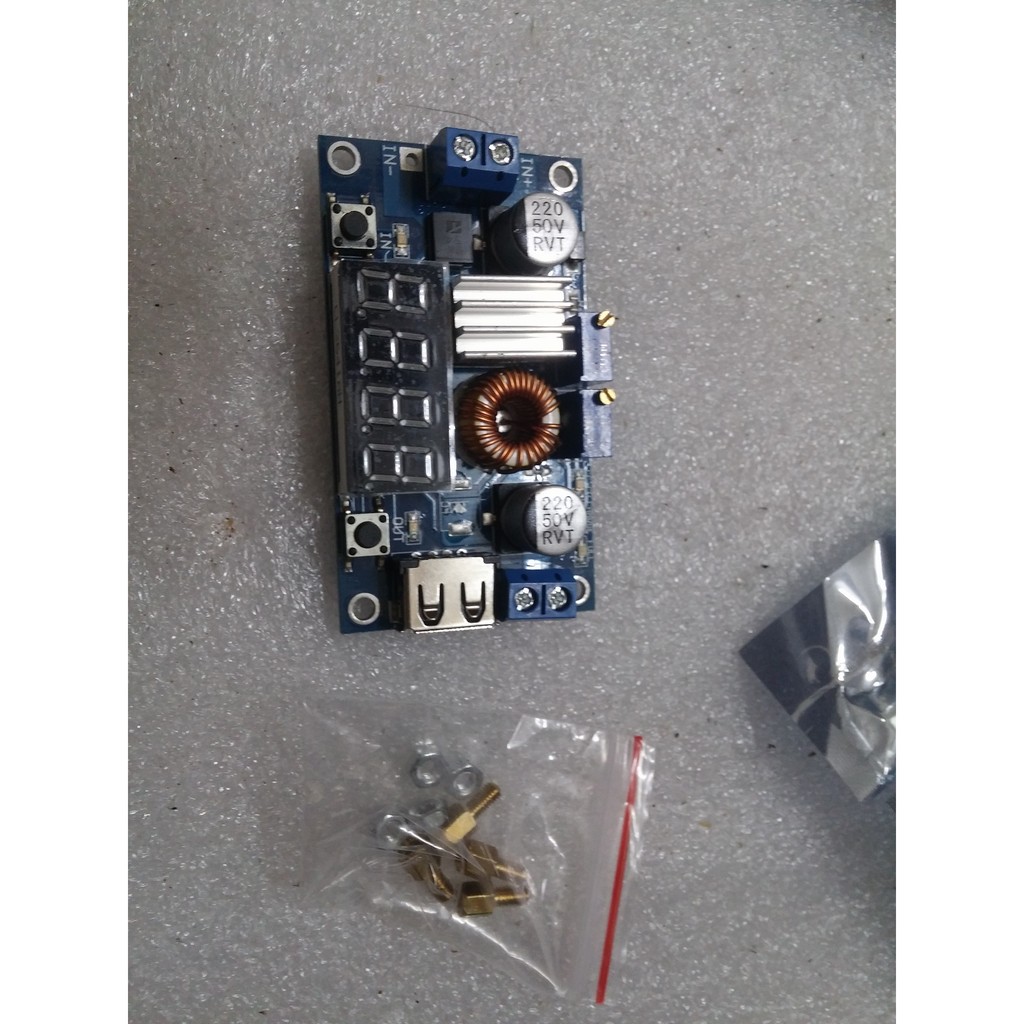

Mạch BUCK dùng chip XL4015
Cho chất lượng dòng ra, công suất đầu ra và hiệu suất cao hơn so với các mạch BUCK dùng chip LM2596, XL4005

Một số tính năng nối bật:
+ Có đèn báo điện vào/ra
+ Có đồng hồ đo điện áp vào/ra tích hợp trên board, và đồng hồ đo có thể hiệu chỉnh được

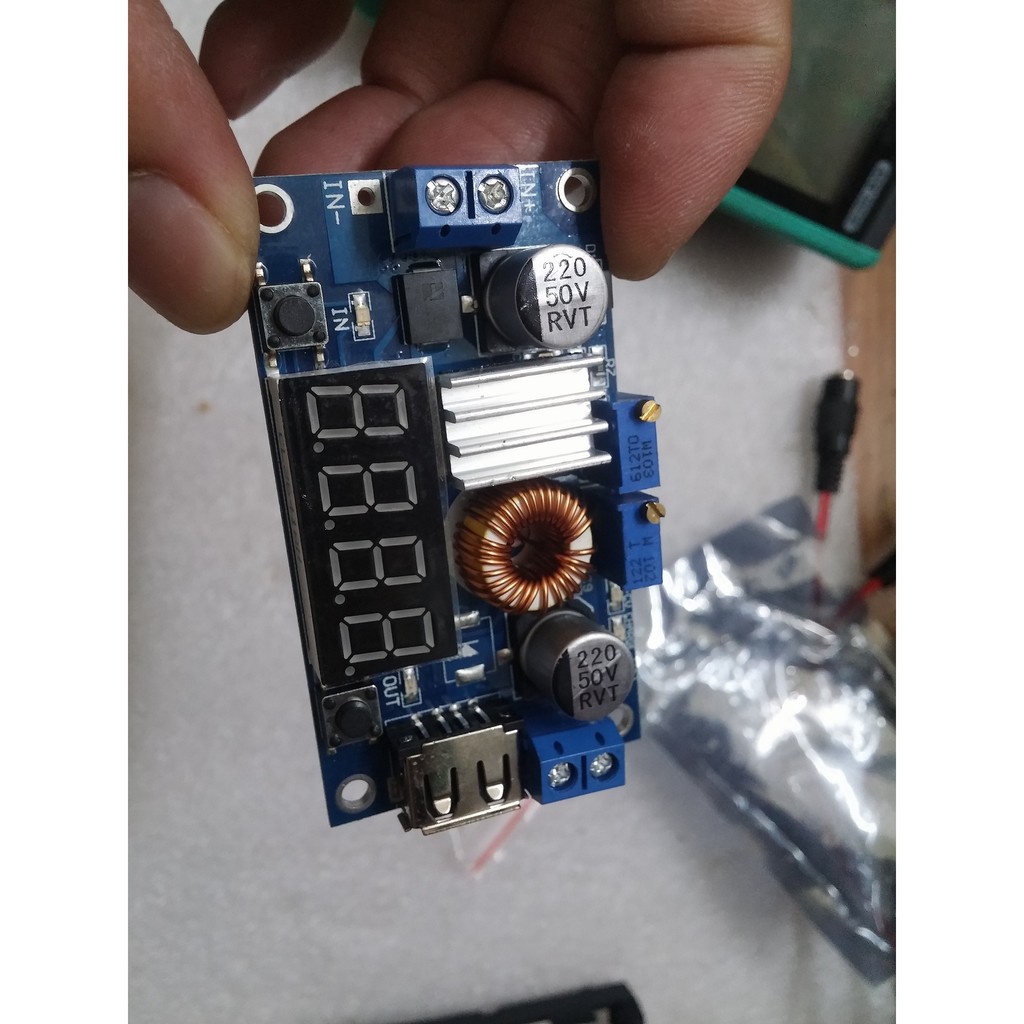

+ Có thêm đế tản nhiệt gắn trên chip

Thông số:
● Có đèn báo điện áp vào/ra, dòng và công suất đầu ra
● Điều chỉnh dòng ra qua CC
● có đồng hồ đo điện áp vào/ra căn chỉnh được. Đồ hồ đo với sai số ± 0.05V, và khoảng làm việc 0 ~ 40V . (Chú ý: để đảm bảo độ chính xác của đồng hồ, điện áp vào cần cao hơn 4.5V )
● Nhấn nút để chuyển giữa đo điện áp đầu vào hoặc đầu ra.
● Có thể tắt đồng hồ đo điện áp khi không cần dùng.
● Có jack gắn dây, vì thế không cần hàn dây.
● Điện áp vào 4,0 ~ 38V. (Điện áp đầu vào phải cao hơn điện áp đầu ra 1.5v ở trên)
● Điều chỉnh phạm vi điện áp đầu ra 1.25V ~ 36V liên tục điều chỉnh. (Điện áp đầu vào phải cao hơn 1.5V so với điện áp đầu ra)
● Dòng đầu ra lên đến 5A, nên sử dụng trong khoảng 4.5A (nếu dùng ở công suất ra lớn, cần chú ý bổ sung tản nhiệt).
● Công suất ra đến 75W.
● hiệu suất chuyển đổi cao, lên đến 96%
● Tốc độ điều chỉnh S (I) ≤ 0.8%, tỷ lệ điều chỉnh điện áp S (u) ≤ 0.8%
● Có bảo vệ quá nhiệt và bảo vệ ngắn mạch
● Kích thước 66 * 39 * 18mm
● Trọng lượng 33 g

Dùng như
+ Mạch Buck thông thường
+ Mạch sạc cho pin
+Mạch đèn LED

Các căn chỉnh điện áp của đồng hồ đo trên mạch:
1. Vôn kế vôn kế hiển thị điện áp đầu ra, nhấn và giữ nút phải trong 2 giây sau, đồng hồ báo và đèn báo kết nối đầu ra "OUT" nhấp nháy, sau đó điều chỉnh điện áp đầu ra; Tương tự, điều chỉnh điện áp đầu vào, nhấn nút phải trong 2 giây sau khi phát hành, đồng hồ báo hiệu điện thế và đồng hồ điện áp đầu vào "IN" nhấp nháy, sau đó chỉnh điện áp đầu vào;

2. Nhấn vào nút bên phải, để chỉnh tăng 1 đơn vị. Nhấn nút bên trái để giảm điện áp xuống một đơn vị;

3. Sau khi điều chỉnh điện áp, nhấn và giữ nút phải trong 2 giây thoát khỏi chế độ hiệu chuẩn điện áp.
