Giới thiệu Mô Đun Phần Cứng Mạng Ethernet USR-ES1 W5500 SPI Sang LAN / Ethernet TCP IP 51 STM32 W5100

 Usr-es1 W5500




Nguồn cấp
Chế độ: Nguồn điện bên ngoài 3,3V, dòng điện phải hơn 200mA;

   Điều khiển
Giao diện: Mức TTL, giao diện 3.3V SPI;

   Pcb
Kích thước: 23 * 25 mm;

   Cơ khí
Kích thước: 28,5 * 23 * 24;

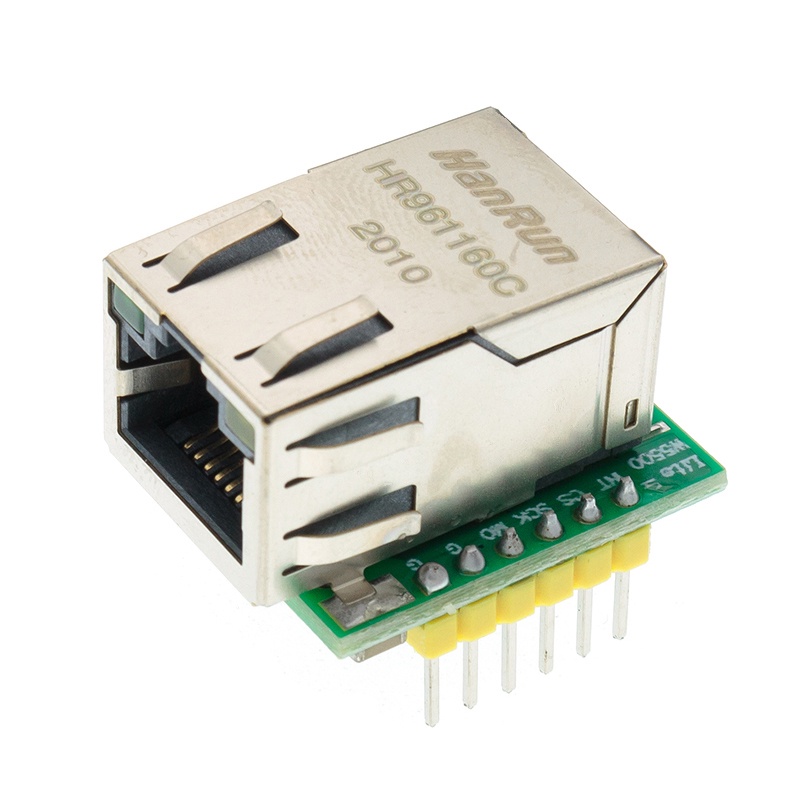

   Usr-es1
Là mô-đun Ethernet của giao diện SPI, giao diện là mức TTL 3,3V, nguồn
Cung cấp điện áp + 3,3V, vui lòng đảm bảo rằng dòng điện không nhỏ hơn 200mA,
Điện áp liên tục và ổn định + 3,3V.







Giao diện SPI tốc độ cao
80mhz

Phần cứng-TCPIP-giao thức
Người dùng xếp chồng được tích hợp sẵn, hầu như không hiểu giao thức mạng phức tạp
Kiến thức

Hỗ trợ lên đến 8
Ổ cắm

Hỗ trợ TCP, UDP, ICMP,
Giao thức IPv4, ARP, IGMP, PPPoE

Tích hợp các dữ liệu
Lớp liên kết, lớp vật lý

Hỗ trợ thức dậy


Hỗ trợ nối tiếp tốc độ cao
Giao diện ngoại vi (SPI mô hình 0, 3)

Bên trong 32K bytes nhận được
Đệm

Cái nhúng
10baset / 100BaseTX Lớp vật lý Ethernet (PHY)

Hỗ trợ đàm phán tự động
(10/100-Dựa Trên song công đầy đủ hoặc một nửa song công)

Không hỗ trợ
Bản vá IP

Điện áp làm việc của
Tín hiệu điện áp 3.3V, I / O và 5V

Màn hình LED (đầy đủ hoặc
Bán song công, kết nối mạng, tốc độ mạng, hoạt động)

Pin loại gói siêu
Nhỏ, thuận tiện cho các ứng dụng nhúng

Ứng dụng của mẫu C
Dự án

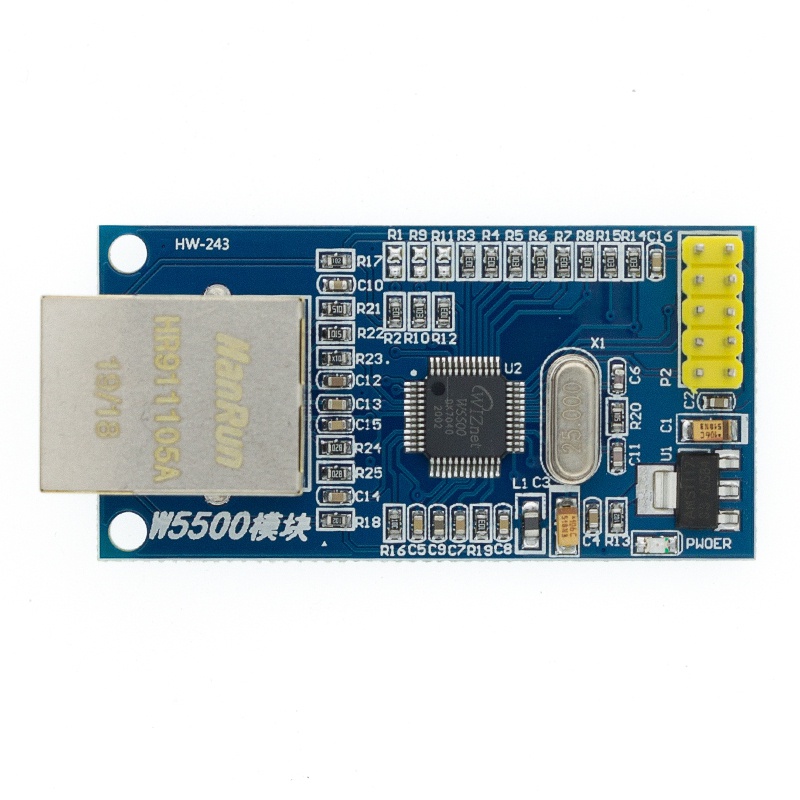

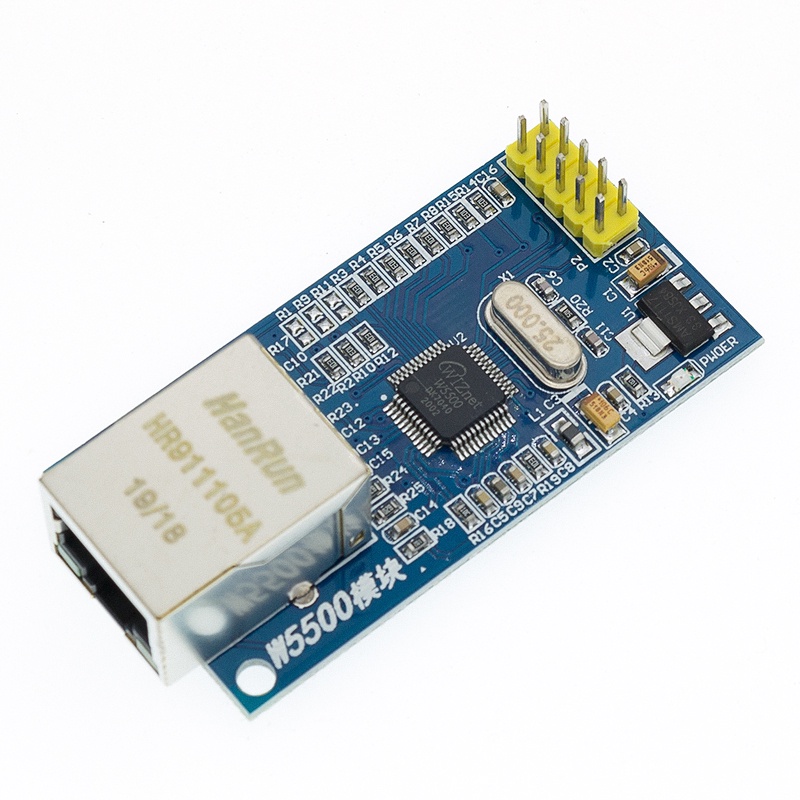

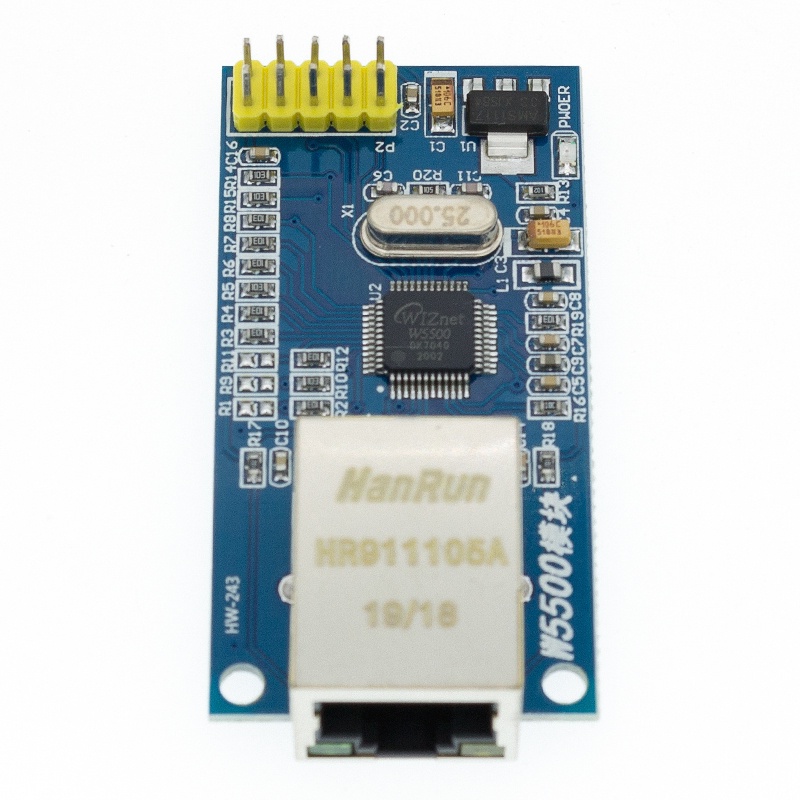

 W5500
Mô-đun mạng Ethernet




Mô tả:





Hỗ trợ
Các giao thức TCP / IP có dây cứng: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
Hỗ trợ
8 ổ cắm độc lập đồng thời
Hỗ trợ giảm nguồn
Chế độ
Hỗ trợ
Đánh thức LAN trên UDP
Hỗ trợ
Interfac ngoại vi kết nối tốc độ cao (SPI MODE 0, 3)
Nội bộ
Bộ nhớ 32Kbytes cho bộ đệm TX / RX
10baset / 100BaseTX
Ethernet PHY nhúng
Hỗ trợ
Tự động đàm phán (Đầy đủ và một nửa song công, 10 và 100 dựa trên)
Không phải
Hỗ trợ chia buồn IP
3.3v
Hoạt động với dung sai tín hiệu I / O 5V
Đèn LED
Đầu ra (Đầy đủ / Một nửa song công, Liên kết, Tốc độ, Hoạt động)
48
Pin Gói không chì LQFP (7x7mm, cao độ 0,5mm)







Thông tin chi tiết:

Con Chip
Loại: W5500
Hỗ trợ
Cả 3.3V & 5V.
Hardwired
Các giao thức TCP / IP: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
10baset / 100BaseTX
Ethernet PHY nhúng
Hỗ trợ
Phản hồi tự động (chế độ song công / bán song công)
Hỗ trợ
8 ổ cắm độc lập đồng thời
Nội bộ
Bộ nhớ 32Kbytes cho Bộ đệm Tx / Rx
Quyền lực
Chế độ tắt: hỗ trợ
Mạng
Thức: hỗ trợ
Spi
Giao diện (SPI MODE 0, 3), kết nối thuận tiện với MCU
Kích thước:
55mm x 28mm
