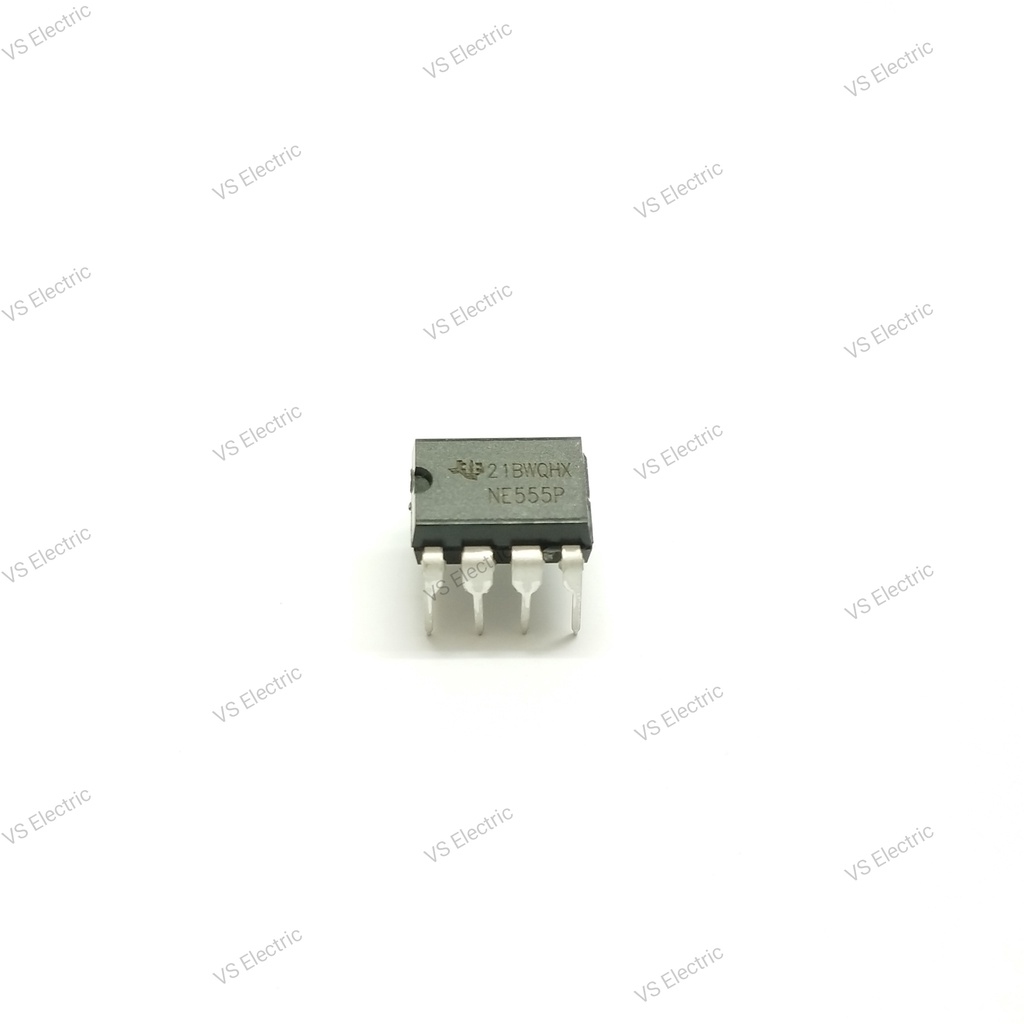

Giới thiệu (COMBO 5 CON) IC 555 linh kiện điện tử chip ic DIP - 8 - NE555 TẶNG KÈM 5 con LED đơn 5mm màu tuỳ chọn

LED TẶNG KÈM BAO GỒM 5 MÀU : WHITE, BLUE, GREEN, RED, YELLOW
VUI LÒNG CHỌN MÀU LED Ở PHẦN GHI CHÚ
NẾU KHÔNG SHOP SẼ TẶNG NGẨU NHIÊN
* Thông số chuẩn của IC 555 sẽ được liệt kê như sau:

– Nguồn điện áp đầu vào trong dải tần từ 2 – 18V;

– Cường độ dòng điện tiêu thụ: 6 – 15mA;

– Công suất tiêu thụ lớn nhất (Pmax): 600mW;

– Điện áp logic đầu ra lớn nhất (mức 1): 0.5 – 15V;

– Điện áp logic đầu ra nhở nhất (mức 0): 0.03 – 0.06V

* Chức năng hoạt động của từng chân:

– Chân 1 (GND): là chân kết nối GND cung cấp dòng cho IC còn gọi là mass chung.

– Chân số 2 (TRIGGER): chân đầu vào nó sẽ thấp hơn so với điện áp so sánh được sử dụng là 1 chân chốt của tần số áp. Mạch so sánh ở đây được sử dụng các Transistor PNP với điện áp chuẩn là ⅔ Vcc.

– Chân số 3 (OUTPUT): dùng để lây tính hiệu logic đầu ra ở chân này trạng thái được xác định ở mức thấp (mức 0) và mức cao (mức 1).

– Chân số 4 (RESET): để lập định cho trạng thái đầu ra mạch ic 555. Khi chân số 4 nối với Mass thì OUTPUT sẽ về ở mức 0. Nếu như ở chân 4 mức cao thì trạng thái đầu ra sẽ theo mức áp trên chân số 2 và chân số 6. Trong trường hợp tạo mạch dao dộng dùng ic 555 tạo xung thì thường chân này sẽ được nối trực tiếp với nguồn Vcc.

– Chân số 5 (CONTROL VOLTAGE): nó dùng để làm thay đổi mức điện áp chuẩn trong IC 555 được tính theo các mức biến áp ngoài được dùng nhiều ở các điện trở ngoài khi nối với chân số 1 GND.

– Chân số 6 (THRESHOLD): một trong những đầu vào để so sánh điện áp như một chân cố định

– Chân số 7 (DISCHAGER): với chân này được coi như là một khóa điện tử có thể chịu tác động điều khiển từ tầng logic chân 3. Mà đầu ra ở chân output xuống mức 0 thì khóa này được đóng lại. Chân số 7 nó có nhiệm vụ như một tụ nạp xả điện cho mạch R-C

– Chân số 8 (Vcc): nguồn cấp cho IC 555 trong suốt quá trình hoạt động. Mức điện áp dao động nguồn cấp hoạt động từ 2 – 18V
