Giới thiệu Mạch khống chế nhiệt độ relay chỉnh mức XH-W1209 5VDC - 12VDC

Linh kiện điện tử NSHOP - Q9
Xuất xứ: Trung Quốc
Bảo hành : Không bảo hành_x000D_
Mạch khống chế nhiệt độ relay chỉnh mức XH-W1209 5V - 9WT0

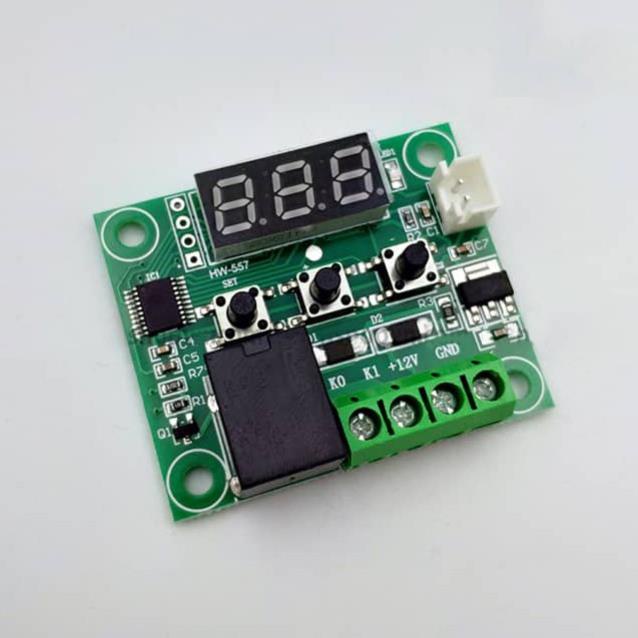

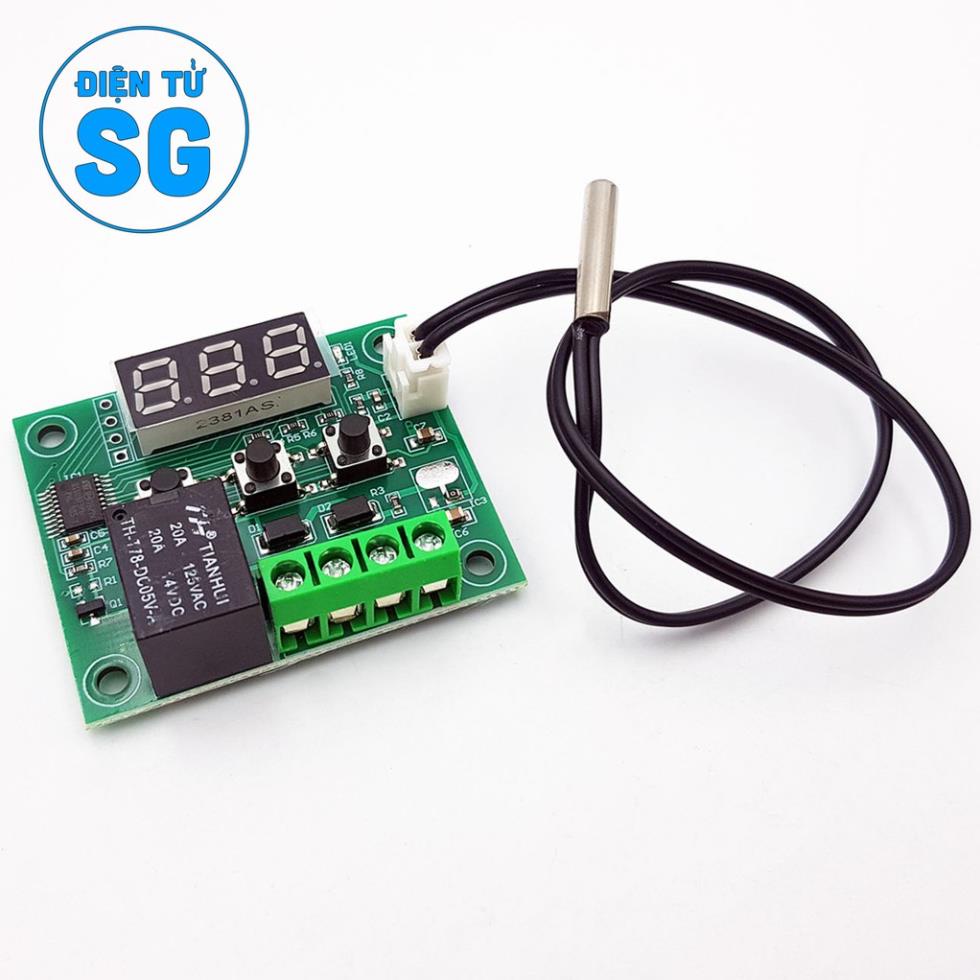

Mạch khống chế nhiệt độ relay chỉnh mức XH-W1209 5V là module cảm biến nhiệt độ có hiển thị LED 7 đoạn. Đặc biệt ta có thể cài đặt mức nhiệt độ (1 mức) hoặc khoảng nhiệt độ để kích relay. Nhờ tính năng hữu dụng này mà người dùng có thể dễ dàng sáng tạo nhiều ứng dụng thú vị như: máy ấp trứng, cảnh báo nhiệt độ, làm mát tự động v.v...
Thông số kỹ thuật của Mạch khống chế nhiệt độ:

- Phạm vi nhiệt độ: -50°C ~ 110°C
- Độ phân giải: 0,1°C trong khoảng -9.9°C ~ 99.9°C (hoặc 1°C trong phạm vi nhiệt độ khác)
- Độ chính xác: 0.1°C
- Thiết lập backlash: 0,1°C ~ 15°C
- Tốc độ lấy mẫu: 0,5s
- Nguồn cấp cho mạch: 5VDC, hoặc 12VDC

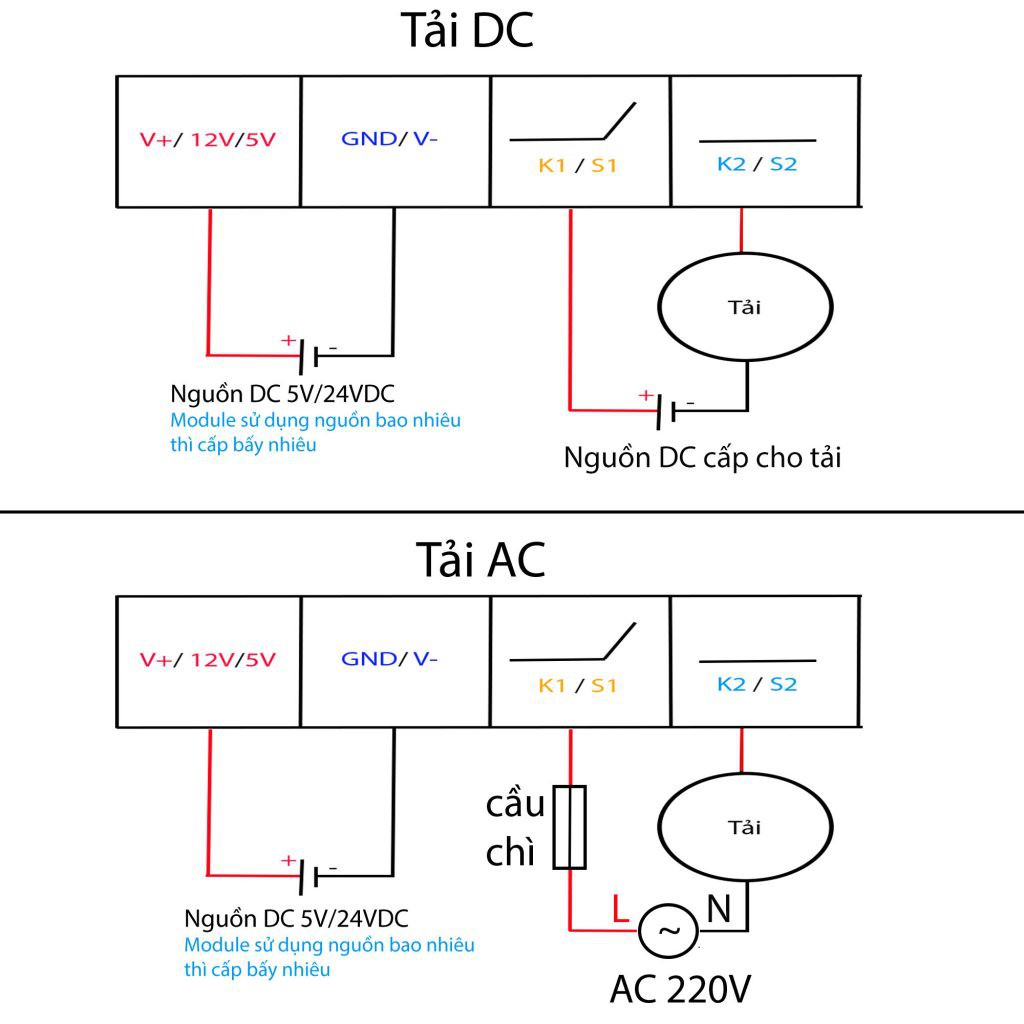

- Ngõ ra relay: 10A dạng tiếp điểm thường mở. ( giống công tắc).
- Nhiệt độ an toàn: 0°C ~ 110°C
- Nhiệt độ làm việc: -10°C ~ 60°C
- Độ ẩm làm việc 20% ~ 85%
- Static current: ≤ 35MA
- Attract current: ≤ 60MA

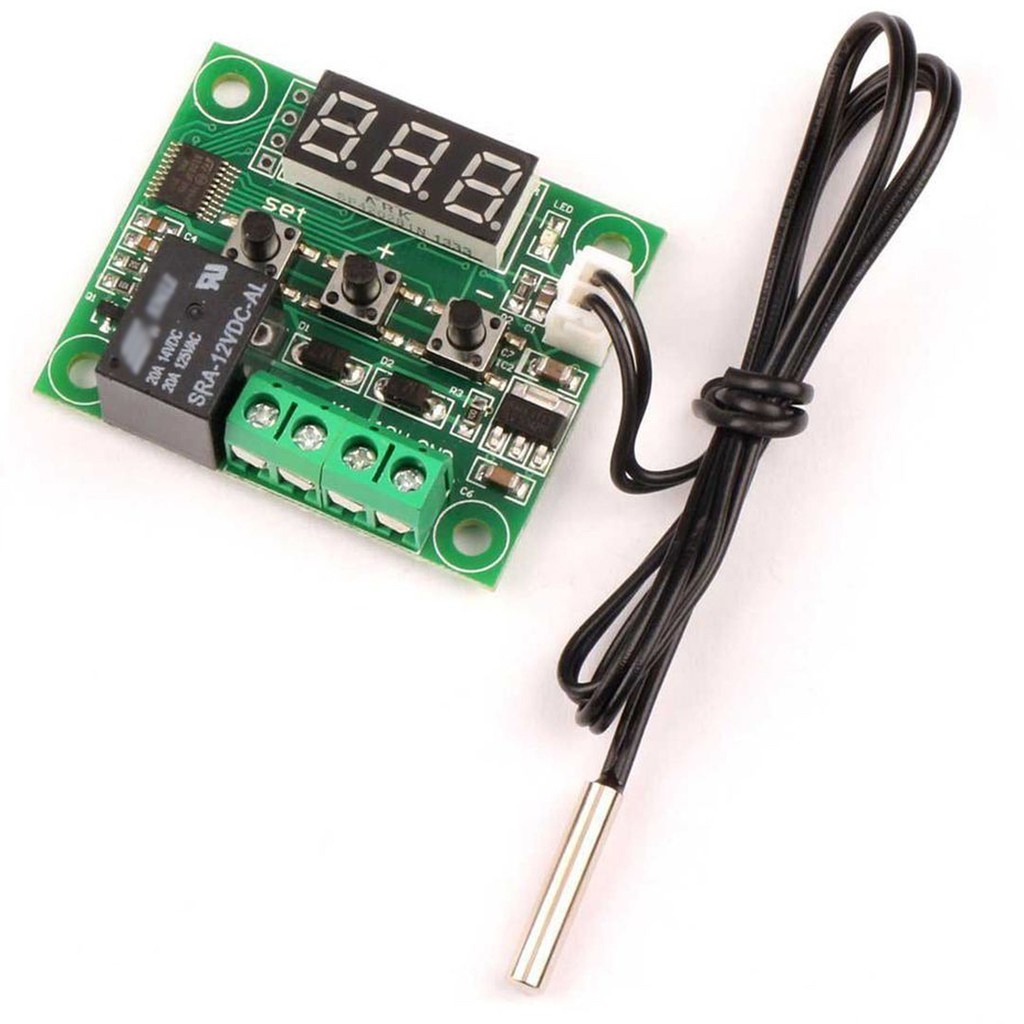

- Đầu dò cảm biến: NTC 10K 0,5% nhiệt điện trở, dài 30cm
- Kích thước: 48mm * 40mm ​
- Trọng lượng: 20g

Hướng Dẫn sử dụng
Từ màn hình chính nhấn giữ nút SET khoảng 3s để vào cài đặt như bảng dưới

Nhấn dấu (+) hoặc (-) để thay đổi chức năng (CODE) > Nhấn nút SET 1 lần để chọn chức năng đó > Sau đó nhấn (+) hoặc (-) để cài đặt giá trị > sau khi cài đặt xong, nhấn giữ nút SET khoảng 3s để thoát ra

CODEChức Năng Phạm vi Cài đặt Mặc định
P0Làm nóng / Làm lạnh H/C C
P1Nhiệt độ cài đặt chênh lệch 0.1°C ~15°C 2
P2Giới hạn nhiệt độ trên – 45°C~110°C 110°C
P3Giới hạn nhiệt độ dưới – 50°C ~ 105°C -50°C
P4Hiệu chỉnh lại nhiệt độ đo được – 7.0°C ~ 7.0°C 0.0°C
P5Làm trễ để tránh bật tắt nhiều lần0-600 giây 0 giây
P6Cảnh báo nhiệt độ cao 0-110°C OFF

-----------------------
Các ký hiệu hiển thị trên module:
- Hiển thị 888: Là do chưa kết nối cảm biến với module
- Hiển thị HHH: Là nhiệt độ cao vượt phạm vi cảnh báo, module sẽ ngắt relay
- Hiển thị LLL: Là nhiệt độ thấp hơn phạm vi cảnh báo, module sẽ ngắt relay
- Hiển thị —: Để cảnh báo nhiệt độ cao module sẽ ngắt relay cho đến khi nhiệt độ xuống mức cài đặt sẽ hiển thị nhiệt độ bình thường_x000D_
