Giới thiệu Mô Đun Tăng Áp Xl6009 DC Sang DC 5V 9V 12V 24V DC-DC Chuyên Dụng Cho Arduino

Dsn6009 4A là mô-đun chuyển mạch nâng cấp hiệu suất cao (BOOST) mô-đun. Mô-đun sử dụng thế hệ thứ hai của công nghệ chuyển mạch tần số cao hiệu suất chip lõi XL6009E1 so với công nghệ thế hệ đầu tiên LM2577. Mô-đun tăng cường XL6009 với chi phí thấp hơn, hiệu suất vượt trội, mô-đun LM2577 sắp bị loại bỏ.

● Điện áp đầu vào rộng 3V ~ 32V, dải điện áp hoạt động tối ưu là 5~32V;
● Điện áp đầu ra rộng 5V ~ 35V;
● Tích hợp 4A công tắc MOSFET hiệu quả cho phép hiệu quả lên đến 94%; (Dòng điện LM2577 là 3A)
● Tần số chuyển mạch cao 400KHz, có thể sử dụng tụ bộ lọc dung lượng nhỏ có thể đạt được kết quả rất tốt, nhỏ hơn và nhỏ hơn. (LM2577 Tần số chỉ 50KHz)

Thông số kỹ thuật:

Mô-đun tăng cường DSN6009
Tính chất mô-đun: Tăng cường không cô lập (BOOST)
Chỉnh sửa: Nhận dạng không đồng bộ
Dải đầu vào: 3V ~ 32V
Dải đầu ra: 5V ~ 35V
Dòng điện đầu vào: 4A (tối đa), không tải 18mA (đầu vào 5V, đầu ra 8V, không tải nhỏ hơn 18mA. Cao điện áp, dòng điện tải càng lớn.)
Hiệu suất chuyển đổi: <94% (nhận áp suất, hiệu quả giảm)
Tần số chuyển mạch: 400KHz
Ripple đầu ra: 50mV (điện áp cao hơn, dòng điện càng lớn, độ gợn sóng càng lớn)
Quy định tải: ± 0,5%
Quy định điện áp: ± 0,5%
Nhiệt độ hoạt động: -40 ℃ ~ +85 ℃

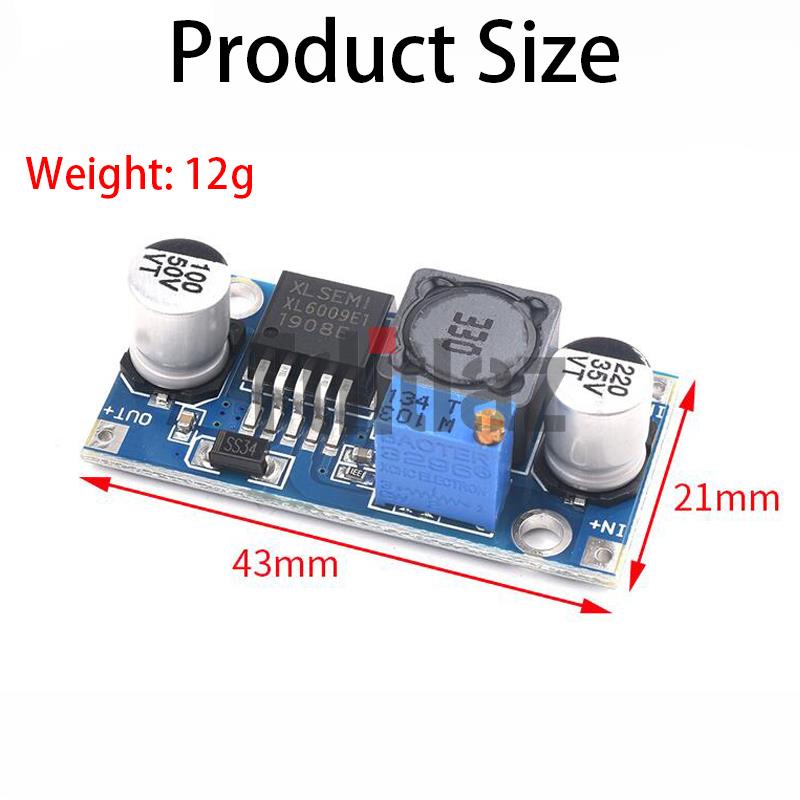

Kích thước: 43mm * 21mm * 14mm (L * W * H)
