Giới thiệu Mạch bảo vệ Pin Lithium 1S-(7,5A-15A), 3S-40A, 4S-40A 18650 có bảo vệ Cân bằng cell

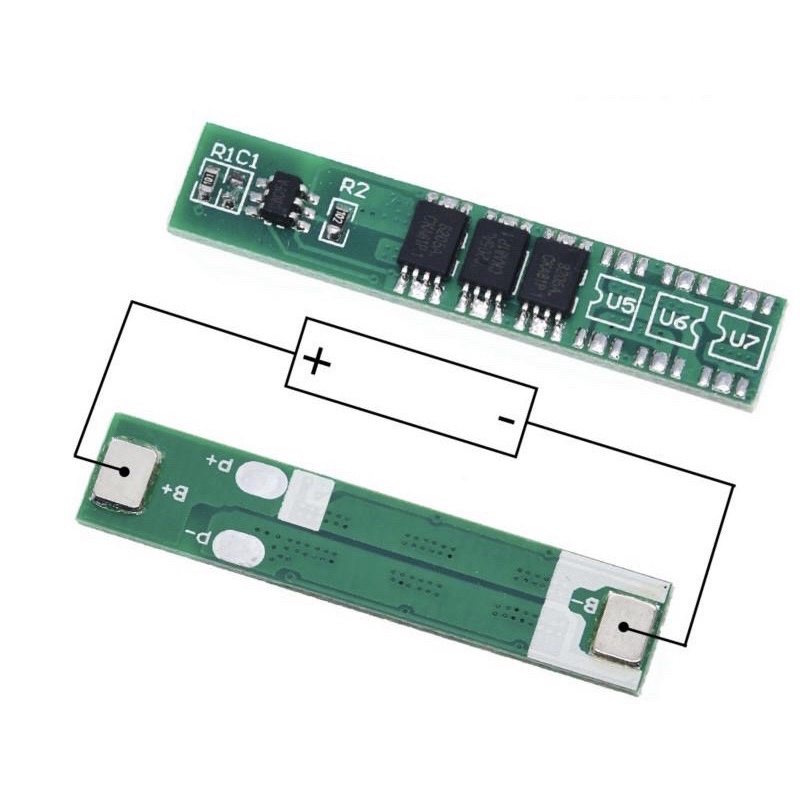

1S 7,5A 10A 15A 3,7V Li-ion 3 6MOS BMS PCM Bảng bảo vệ pin PCM cho pin 18650 Lithium Lion

Thông số hoạt động 3MOS:
Điện áp kiểm tra sạc: 4.25 + / - 0.05 V
Sạc: Giải phóng 4.23 + / - 0.05 V
Điện áp phát hiện phóng điện: 2.45 + / - 0.1 V
Dòng điện duy trì tối đa: 6A
Dòng điện phát hiện quá dòng: 7.5 A
Điện áp sạc: 4.2 V
Kích thước sản phẩm: 35 * 7.4 * 7.4 MM
Thành phần IC: DW01 + 8205A

Thông số hoạt động 6MOS:
Điện áp phát hiện quá tải: 4.25 + 0.05V
Quá điện áp ngắt kết nối: 4.23 + 0.05V
Điện áp phát hiện quá xả: 2.45 + 0.1V
Dòng điện liên tục tối đa: 12A
Dòng điện phát hiện quá dòng: 15A
Điện áp sạc: 4.2v
Kích thước sản phẩm: 35 * 7.6 * 2MM
Thành phần IC: DW01 + 8205A

Chức năng chính:

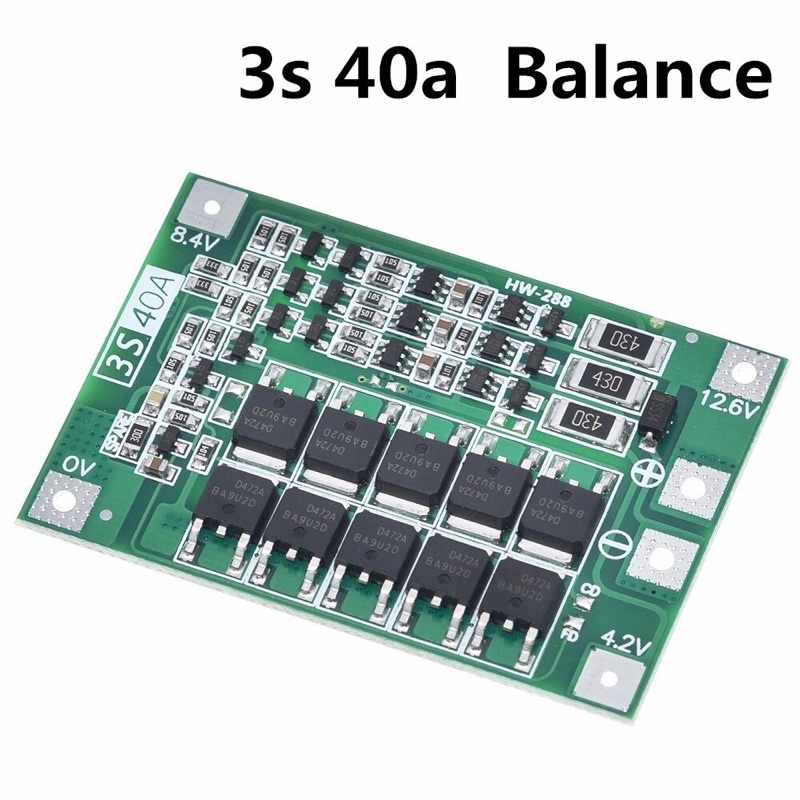

Bảo vệ quá tải, bảo vệ quá sạc, bảo vệ ngắn mạch, bảo vệ quá dòng. Bảng Mạch Bảo Vệ Pin Lithium 3S 40A 12.6V 40A (đi kèm với chức năng phục hồi-AUTO Recovery)

Số model: 3S 40A
Điện áp sạc: 12,6V - 13,8V
Phạm vi: Điện áp định mức của pin lithium 3.6V, 3.7V (bao gồm 18650.26650, pin lithium polymer)
Dòng xả liên tục (giới hạn trên): 40A (nếu môi trường làm mát không tốt, vui lòng giảm sử dụng dòng tải)
Dòng sạc liên tục (giới hạn trên): 20A

Số model: 4S 40A
Điện áp sạc: 14,6V - 16,8V
Phạm vi: Điện áp định mức của pin lithium 3.6V, 3.7V (bao gồm 18650.26650, pin lithium polymer)
Dòng xả liên tục (giới hạn trên): 40A (nếu môi trường làm mát không tốt, vui lòng giảm sử dụng dòng tải)
Dòng sạc liên tục (giới hạn trên): 20A

Phiên bản nâng cấp mới:
1, tăng chức năng chống nhiễu,
2, giảm 30% nhiệt hiện tại,
3, công suất khởi động tăng từ 135W lên 170W (3S40A)

Phiên bản cân bằng: thích hợp để bắt đầu dòng điện dưới 80A, công suất 135W dưới máy khoan.
Lưu ý 1: Việc khởi động máy khoan thành công cần có ba pin năng lượng 15C-20C hoặc sáu pin điện 10C-15C (18650 thông thường không thể khởi động máy khoan !!).

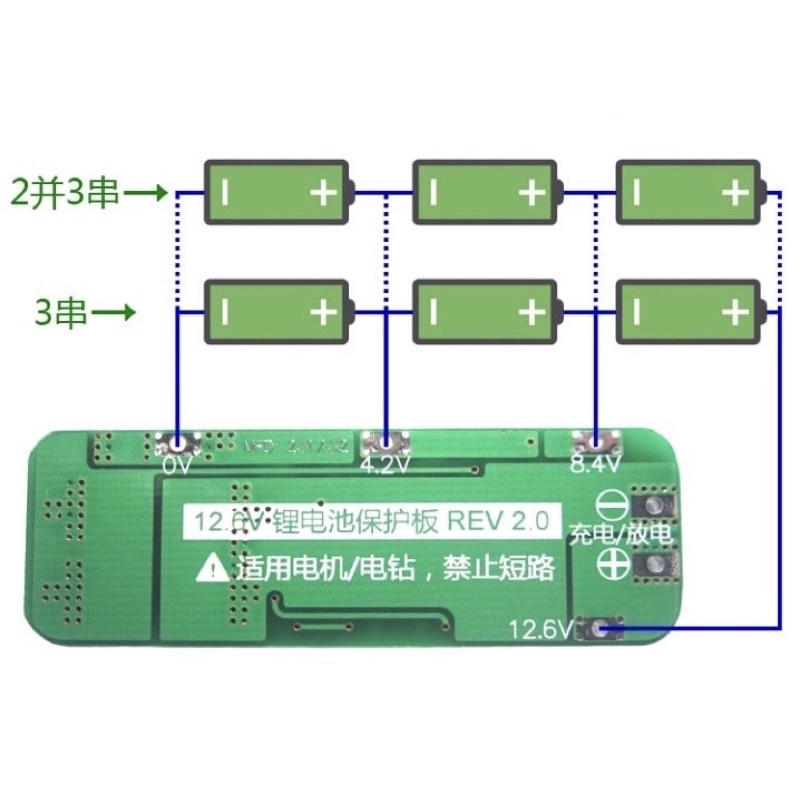

Lưu ý 2: theo đúng sơ đồ nối dây 0V, 4.2V, 8.4V, 12.6V, không cố tình đoản mạch.

Lưu ý 3: Khi tải của động cơ chổi than được sử dụng, hãy thử kết nối một tụ điện không phân cực (chịu được điện áp trên 25V, công suất 10uF-100uF) với các cực dương và cực âm của động cơ để ngăn sự tăng vọt ngược của động cơ. Phá vỡ ống MOS.
Lưu ý 4: 3 nhóm pin nối tiếp, vui lòng đảm bảo rằng điện áp của từng nhóm pin, nếu không giống nhau, vui lòng lắp riêng từng pin và sau đó sử dụng nối tiếp. Thử nghiệm Xả, điện áp giảm nhanh hơn nhóm đó là pin kém.
Đối với một số cơ sở kém của khách hàng điện tử giải thích: sạc cân bằng chỉ là chức năng phụ trợ, cố gắng không để pin tốt và pin kém trộn lẫn với nhau! 3 bộ dung lượng pin / điện trở càng gần càng tốt! (2 pin tốt +1 Hiệu quả sử dụng pin kém = 3 hiệu quả sử dụng pin kém).
Đơn vị: 1 sản phẩm
