Giới thiệu Mô Đun Cảm Biến Độ Ẩm Đất Kèm Đầu Dò Chống Ăn Mòn Chuyên Dụng Cho arduino

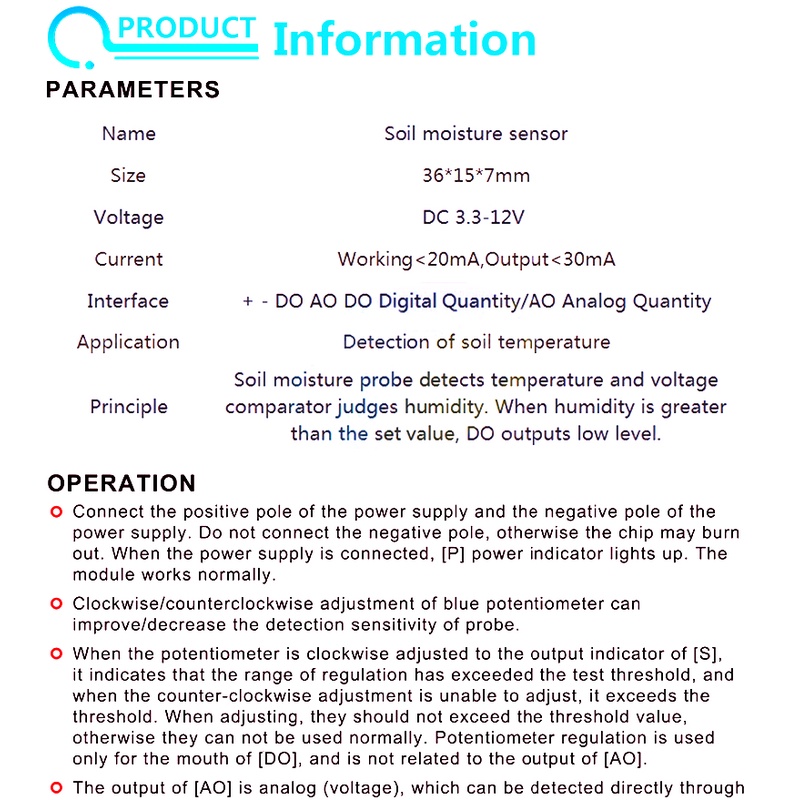

Tên: Cảm biến độ ẩm đất

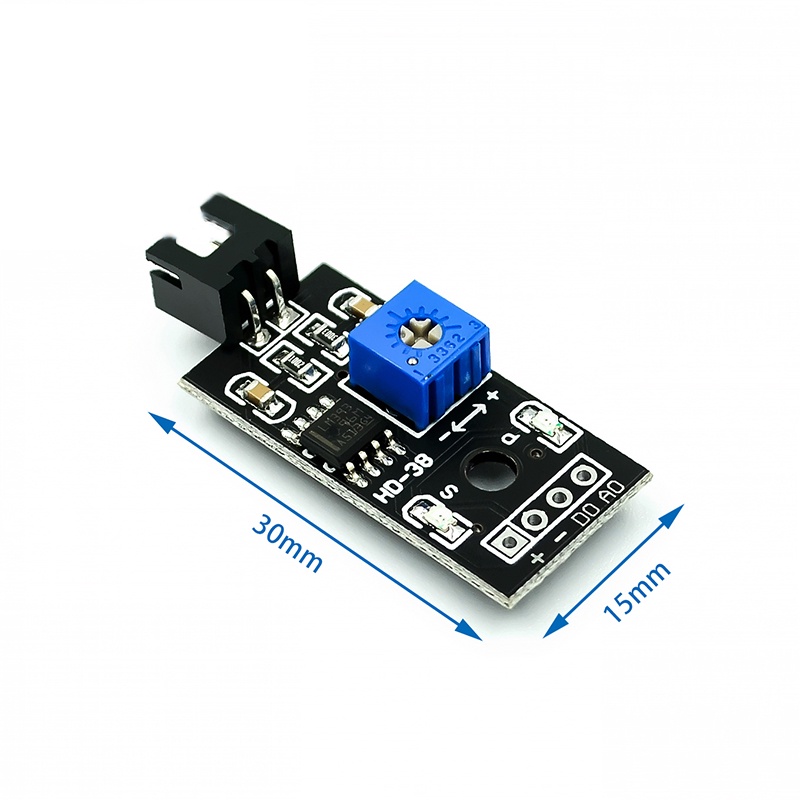

Kích thước: 36 * 15 * 7mm
Điện áp: DC 3.3-12V
Hiện tại: <20mA; <30mA (đầu ra)
Giao diện: + - DO AO; Giá trị kỹ thuật số DO; Giá trị tương tự AO
Nhiệt độ hoạt động: -25~85 độ C
Phù hợp:
Nó được sử dụng để phát hiện độ ẩm của đất.
 Nguyên tắc:
Đầu dò độ ẩm của đất dùng để phát hiện độ ẩm và bộ so sánh điện áp dùng để đánh giá độ ẩm; khi độ ẩm lớn hơn giá trị cài đặt, DO sẽ xuất ra mức thấp.
Sử dụng Giới thiệu:
1 "+" kết nối nguồn tích cực; "-" kết nối nguồn âm. Vui lòng không kết nối ngược, nếu không sẽ làm cháy chip. Sau khi kết nối, đèn báo nguồn "P" sẽ sáng và mô-đun hoạt động bình thường

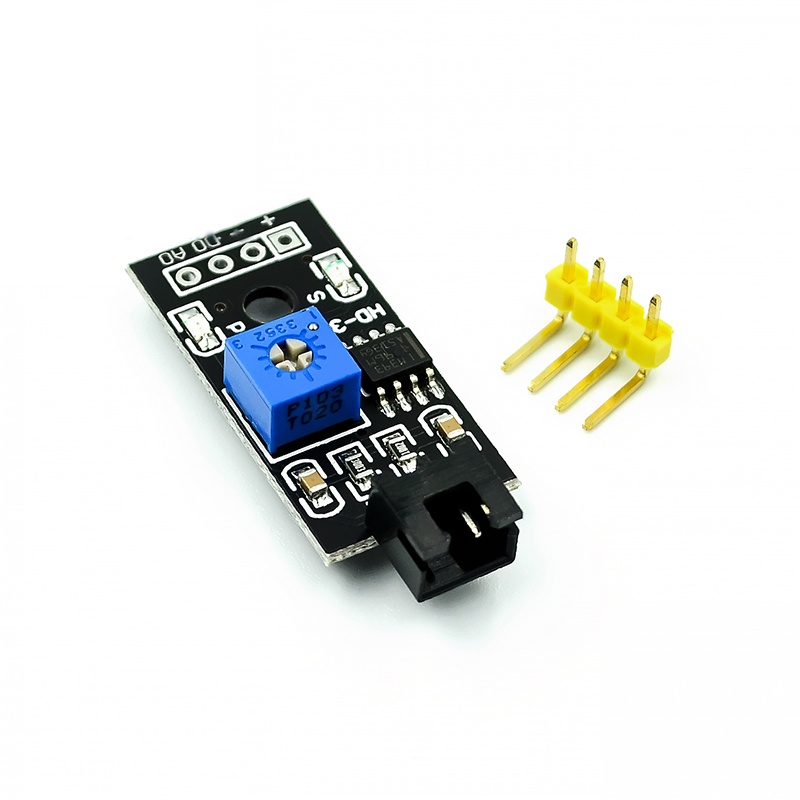

2.Theo chiều kim đồng hồ / trình đếm theo chiều kim đồng hồ điều chỉnh chiết áp màu xanh lam, nó có thể cải thiện / giảm độ nhạy phát hiện. Lấy "Cảm biến nhiệt" như ví dụ: nếu kích hoạt 25 độ C mặc định, mức thấp đầu ra DO có giá trị hợp lệ; Sau khi điều chỉnh theo chiều kim đồng hồ, đó là khi nhiệt độ thấp hơn 25 độ C, nó có thể kích hoạt; nếu điều chỉnh theo chiều kim đồng hồ, Sau đó cao hơn 25 độ C có thể kích hoạt
3.Khi đèn chiếu theo chiều kim đồng hồ điều chỉnh chiết áp ở đầu ra "S" đang bật, nó thể hiện phạm vi điều chỉnh đã vượt qua ngưỡng thử nghiệm; nếu mặt quầy điều chỉnh theo chiều kim đồng hồ để mở rộng tối đa, nó sẽ vượt qua ngưỡng thử nghiệm. Khi điều chỉnh, vui lòng không để chúng qua ngưỡng, hoặc nó không thể được sử dụng bình thường. Điều chỉnh áp kế chỉ được sử dụng cho cổng DO, nó không có liên quan đến đầu ra AO
4.Đầu ra AO là giá trị tương tự (điện áp) và nó có thể phát hiện thông qua cổng MCU AD
Khi giá trị phát hiện nhiều hơn giá trị cài đặt, DO sẽ xuất ra mức thấp, bộ ba sẽ được kết nối và tải sẽ hoạt động. 1k là điện trở giới hạn hiện tại và 10K là điện trở kéo lên trên cổng DO
Không còn mạch phức tạp, cổng AO có thể thu điện áp qua cổng MCU AD

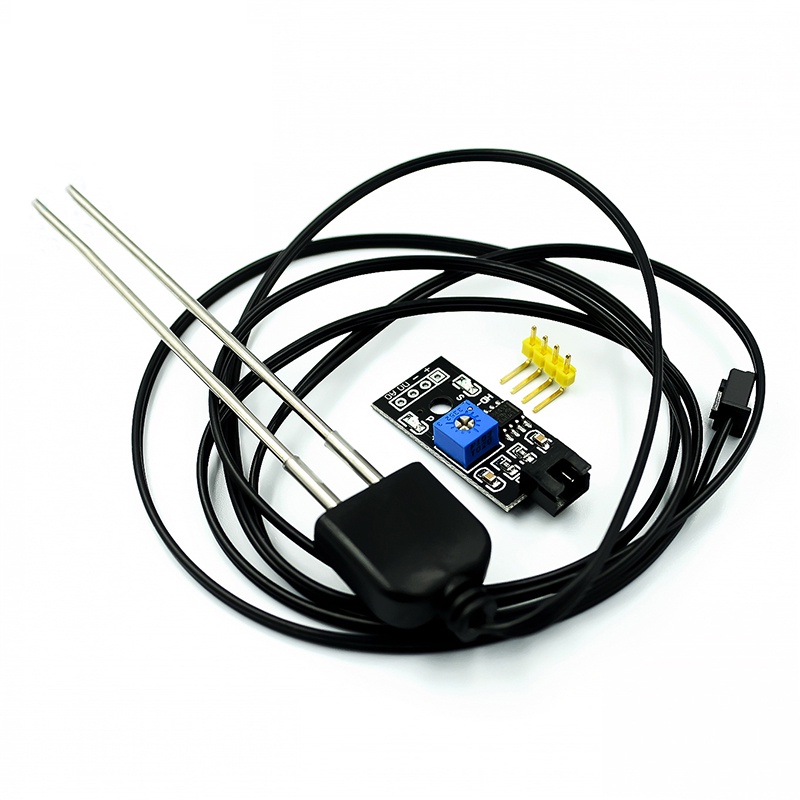

Gói hàng bao gồm:
1 x Mô-đun cảm biến phát hiện độ ẩm đất ẩm ẩm có dây cho arduino
