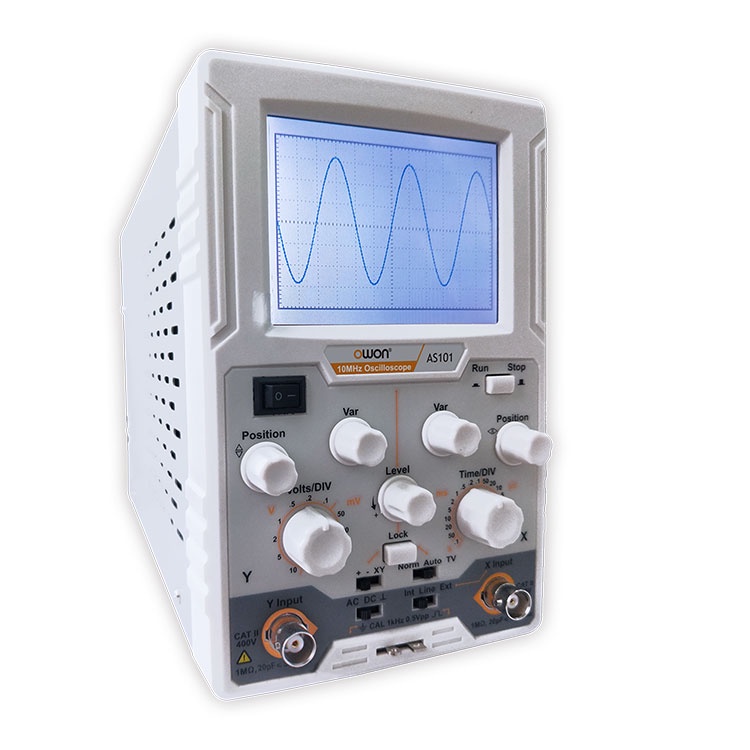

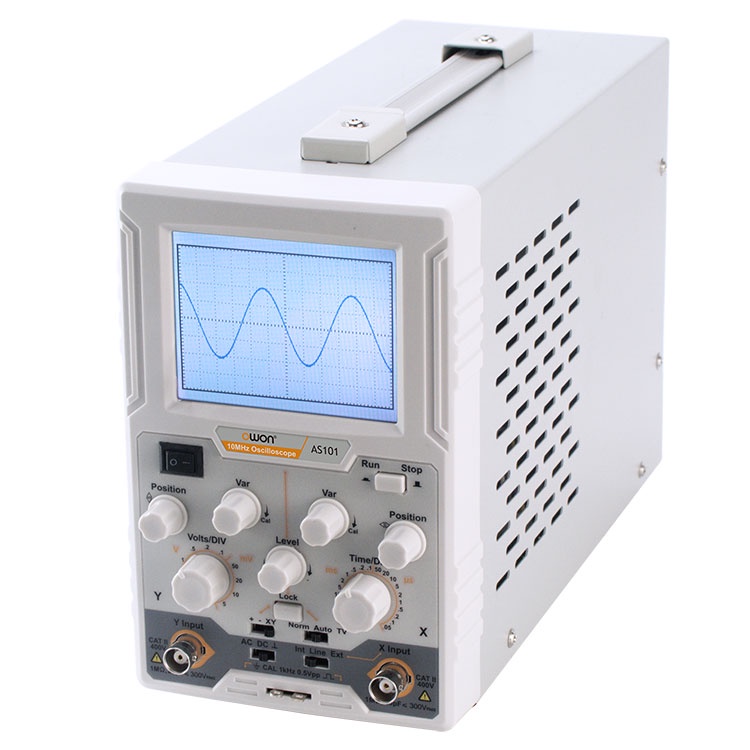

Giới thiệu Máy hiện sóng tương tự OWON AS101 (10MHz, 100MS/s, 1 Kênh)

Máy hiện sóng tương tự OWON AS101 (10MHz, 100MS/s, 1 Kênh)

Hãng sản xuất:OWON
Model:AS101
Xuất xứ:Trung Quốc
Bảo hành:12 Tháng


Thông số kỹ thuật

- Băng thông DC: 0 ~ 10 MHz, AC: 10 Hz ~ 10 MHz
- Kênh 1
- Hệ thống ngang
Tốc độ mẫu 100MS / s
Nội suy (Sinx) / x
Tốc độ quét: (S / DIV) 0,05us / DIV ~ 0,1s / DIV, từng bước 1 - 2 - 5
Độ chính xác thời gian chuyển tiếp ± 100 ppm
Tỷ lệ cắt≧ 2,5: 1
- Hệ thống dọc
Độ nhạy 5 mV / DIV ～ 10 V / DIV
Độ dịch chuyển ± 10DIV
Băng thông tương tự 10 MHz
Tần số thấp ≥10 Hz (ở đầu vào, nối AC, -3 dB)
Rise time (ở đầu vào, điển hình) ≤ 30 ns
Tỷ lệ cắt≧ 2,5: 1
- Khớp nối đầu vào DC, AC, Ground
- Trở kháng đầu vào 1 MΩ ± 2%, song song với 20 pF ± 5 pF
- Điện áp đầu vào tối đa 400V (DC + AC, PK - PK)
- Model X-Y
Độ nhạy X: 0,5V / DIV Y: 0,1V / DIV ~ 1V / DIV
Băng thông (-3dB) DC: 0 ~ 1 MHz AC: 10Hz ~ 1 MHz
- Kích hoạt
Phạm vi mức kích hoạt ± 4 DIV từ trung tâm màn hình
Độ chính xác của mức kích hoạt (điển hình) ± 0,3 DIV
Nguồn kích hoạt Int, Line, Ext
Chế độ kích hoạt Norm, AUTO, TV
Edge trigger Rising, Falling
Hỗ trợ kích hoạt video Hệ thống phát sóng NTSC, PAL và SECAM tiêu chuẩn
Tốc độ mẫu / Thời gian chuyển tiếp ± 100ppm
Hỗ trợ khóa kích hoạt
Ext. Trở kháng đầu vào kích hoạt 1 MΩ ± 2%, song song với 20 pF ± 5 pF
Ext. Kích hoạt tối đa. Điện áp đầu vào 400Vpp
- Đầu ra kích hoạt của bộ bù đầu dò
Điện áp đầu ra (Điển hình) Vuông, 0,5Vpp ± 2%
Tần số (Điển hình) Sóng vuông 1 kHz (± 1%)
Màn hình LCD 3,7 "(Màn hình tinh thể lỏng)
Bộ nguồn 100V - 240V AC, 50 / 60Hz, CAT II
Công suất tiêu thụ 15W
Cầu chì 1A, Loại T, 250V
Kích thước (W x H x D) 117 x 192 x 288 mm
Trọng lượng: khoảng 1,8 kg
Phụ kiện
Dây nguồn, hướng dẫn sử dụng, đầu dò, đầu dò điều chỉnh
