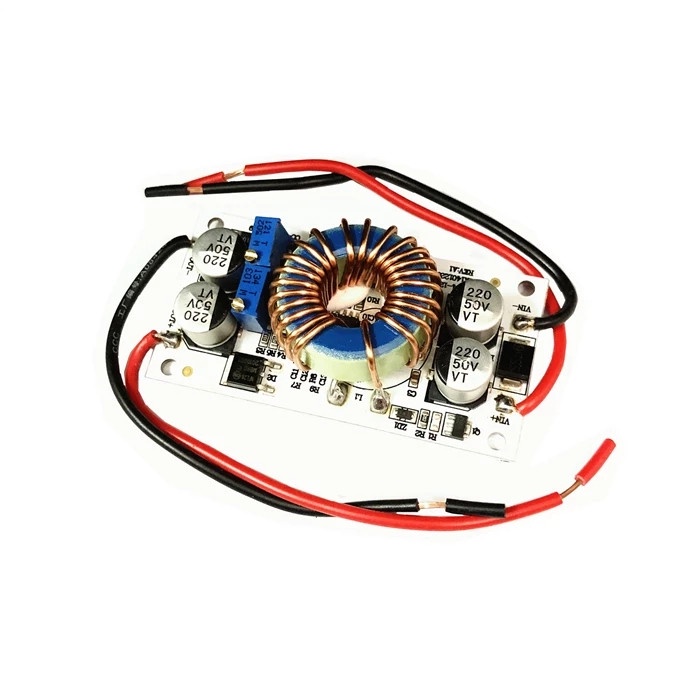

Giới thiệu Mô-đun tăng áp DC-DC 250W thông dụng cho xe hơi

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

Mô-đun sử dụng thiết kế chip quản lý nguồn nhập khẩu, với độ tin cậy cao, dòng điện tăng nhỏ, kích thước nhỏ (chiều dài 70MM * chiều rộng 36MM * chiều cao 18MM), hiệu suất cao tới 96% và công suất tối đa là 250W. Hơn nữa, tấm nền nhôm được thiết kế để dễ dàng lắp đặt, và mặt sau của tấm có thể gắn trực tiếp vào vỏ kim loại để tản nhiệt, giảm không gian thiết bị.





Bản chất mô-đun: mô-đun tăng cường không cô lập (TĂNG ÁP)

Điện áp đầu vào: DC8.5V-48V

Dòng đầu vào: 10A (TỐI ĐA) trên 8A hoặc nhiệt độ mô-đun trên 60 độ, vui lòng tăng cường tản nhiệt

Dòng hoạt động tĩnh: 10mA (khi 12V tăng lên 20V, điện áp ra càng cao thì dòng tĩnh càng tăng)

Điện áp đầu ra: Mô-đun tăng cường 10-50V có thể điều chỉnh liên tục (phân phối mặc định), phù hợp với điện áp đầu vào ứng dụng

Dưới điện áp đầu ra không thể hạ áp

Dòng điện đầu ra: TỐI ĐA 10A, nếu nhiều hơn 6A, vui lòng tăng cường tản nhiệt (liên quan đến chênh lệch áp suất đầu vào và đầu ra, chênh lệch áp suất càng lớn thì dòng điện đầu ra càng nhỏ)

Phạm vi dòng điện không đổi: 0.2-8A

Công suất đầu ra: = điện áp đầu vào * 10A, chẳng hạn như: đầu vào 12V * 5A = 60W, đầu vào 24V * 5A = 120W, đầu vào 36V * 5A = 180W, đầu vào 48V * 5A = 240W,

Nhiệt độ hoạt động: -40 ~ +85 độ (vui lòng tăng cường tản nhiệt khi nhiệt độ môi trường quá cao)

Tần số hoạt động: 150KHz

Hiệu suất chuyển đổi: lên đến 96% (hiệu suất liên quan đến điện áp đầu vào, đầu ra, dòng điện và chênh lệch áp suất)

Bảo vệ quá dòng: Có (khi đầu vào vượt quá 13A, điện áp đầu ra sẽ tự động giảm và có một phạm vi sai số nhất định.)

Bảo vệ kết nối ngược đầu vào: Có, (nhỏ hơn 5A, nếu bạn cần dòng điện kết nối ngược nhiều hơn, vui lòng đặt một đi-ốt mắc nối tiếp vào đầu vào)

Phương pháp lắp đặt: 4 lỗ vít 3mm

Chế độ đấu dây: Đầu ra đấu dây (nguồn cấp dây)

Kích thước mô-đun: chiều dài 70mm chiều rộng 36mm chiều cao 18mm

Trọng lượng mô-đun: khoảng 50 gram



Phương pháp điều chỉnh điện áp/dòng điện đầu ra:

1. Điều chỉnh chiết áp CV, tùy theo pin hoặc đèn LED của bạn, đặt điện áp đầu ra thành chỉ số điện áp bạn cần. Ví dụ, điện áp của 10 dây LED được điều chỉnh thành 37V.

2. Điều chỉnh chiết áp CC theo chiều kim đồng hồ khoảng 30 vòng, đặt dòng điện đầu ra ở mức nhỏ nhất, kết nối đèn LED và điều chỉnh chiết áp CC đến dòng điện bạn cần. Để sạc pin, sau khi xả pin, hãy kết nối với đầu ra và điều chỉnh CC thành dòng điện bạn cần. (Khi sạc phải dùng pin đã xả để điều chỉnh, vì pin càng nhiều điện thì dòng điện sạc càng giảm.) Vui lòng không điều chỉnh dòng điện ở chế độ ngắn mạch. Cấu trúc mạch của mô-đun tăng áp không thể điều chỉnh ở chế độ đoản mạch.



Phạm vi phù hợp:

1. Tự làm một nguồn điện điều chỉnh, đầu vào 12V, đầu ra có thể được điều chỉnh từ 12-50V.

2. Để cung cấp năng lượng cho thiết bị điện tử của bạn, bạn có thể đặt chỉ số đầu ra tùy ý
