Giới thiệu Mạch 3S -15A-12,6v, sạc và bảo vệ cell pin lion 18650

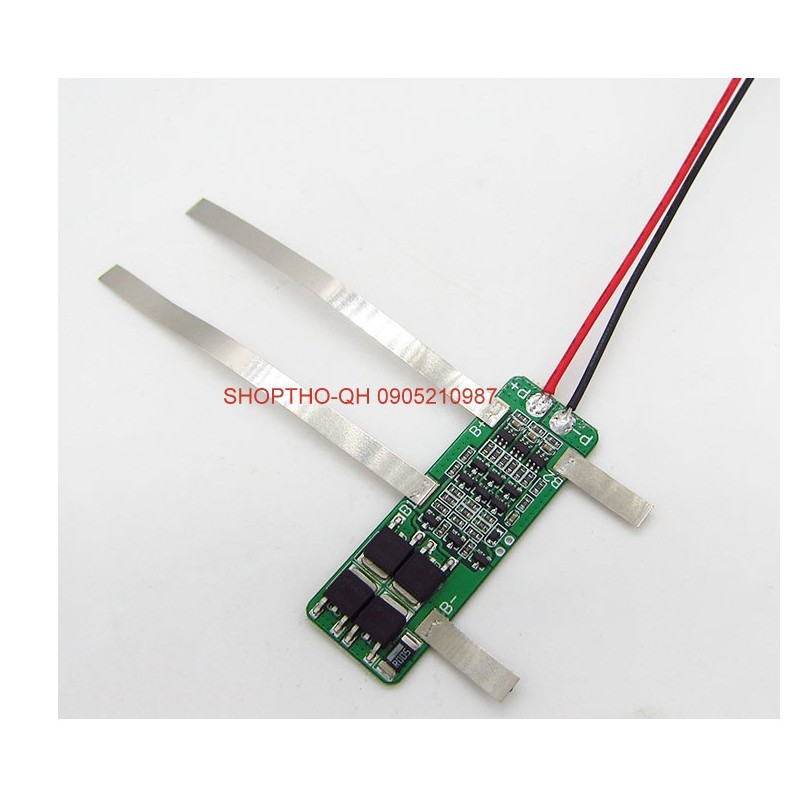

Mạch bảo vệ cell pin Li-ion 3s 12,6v 15A size nhỏ, thích hợp ghép sạc adaptor hoặc vỏ pin nhỏ.
*Đặc điểm kỹ thuật:
- Model: HX-3S-FL20
- Dải điện áp quá tải: 4,25-4,35v ± 0,05v

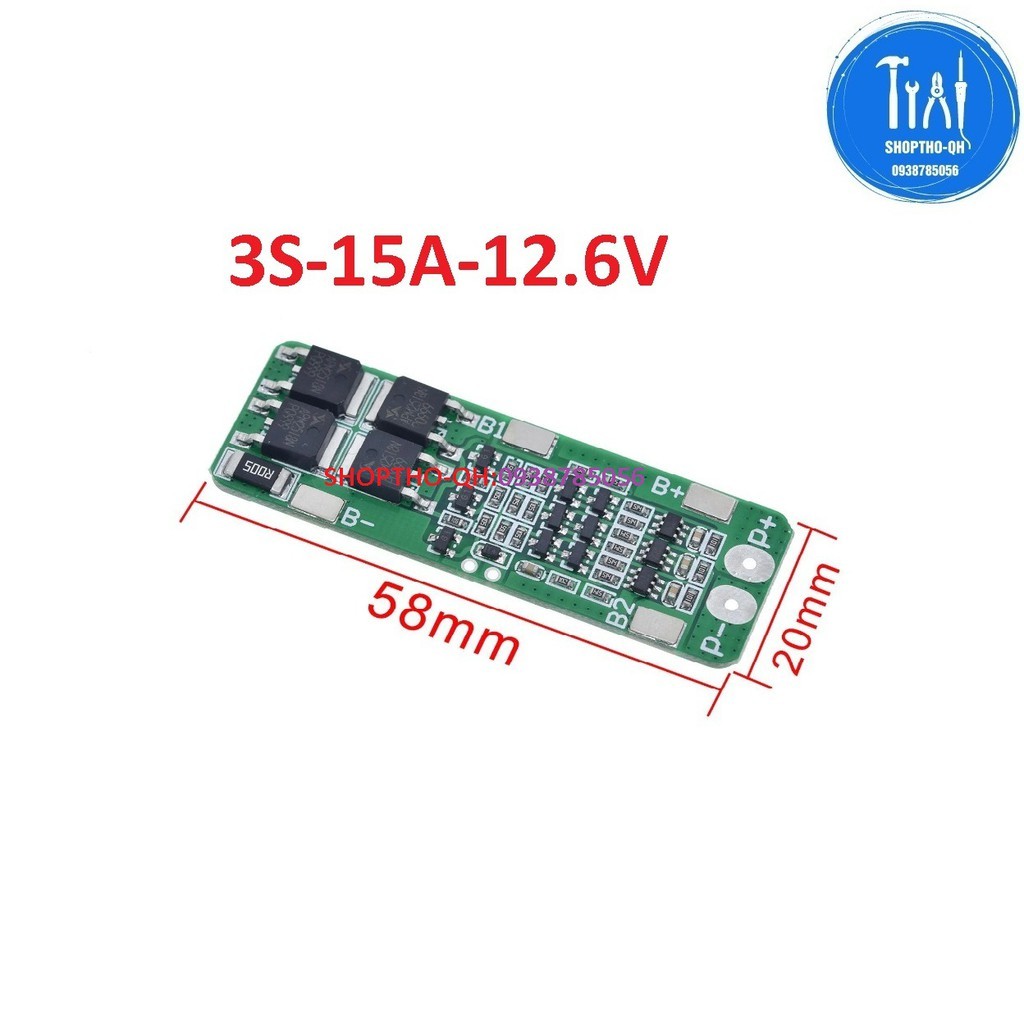

- Kích thước: 58 * 20 * 3.6mm
- Phạm vi điện áp quá tải: 2.5-3.0v ± 0,05v
- Dòng làm việc giới hạn trên: 15A Nhiệt độ làm việc: -40 --- + 50 ° C
- Dòng tức thời giới hạn trên: 20A Điều kiện lưu trữ: -40-- + 80 ° C
- Dòng tĩnh: ít hơn 30uA tuổi thọ hiệu quả: hơn 30.000 giờ
- Điện trở trong: dưới 100mΩ Bảo vệ ngắn mạch: bảo vệ, tự phục hồi.
- Điện áp sạc: 12,6V-13V
* Mô tả thiết bị bảng bảo vệ;
Các thành phần là chip bảo vệ 2110-CB và 4 AOD472 .
* Bảo vệ:
- Bảo vệ ngắn mạch
- Bảo vệ quá nạp
- Bảo vệ xả kiệt
- Bảo vệ quá dòng
* Gói bao gồm:
1x bảng bảo vệ bộ sạc 3S-15A lion lithium 18650
* Áp dụng:
- dùng trong pin máy khoan, máy bắt vít, máy cưa,... có mức điện thế từ 11.1v-12.6v.

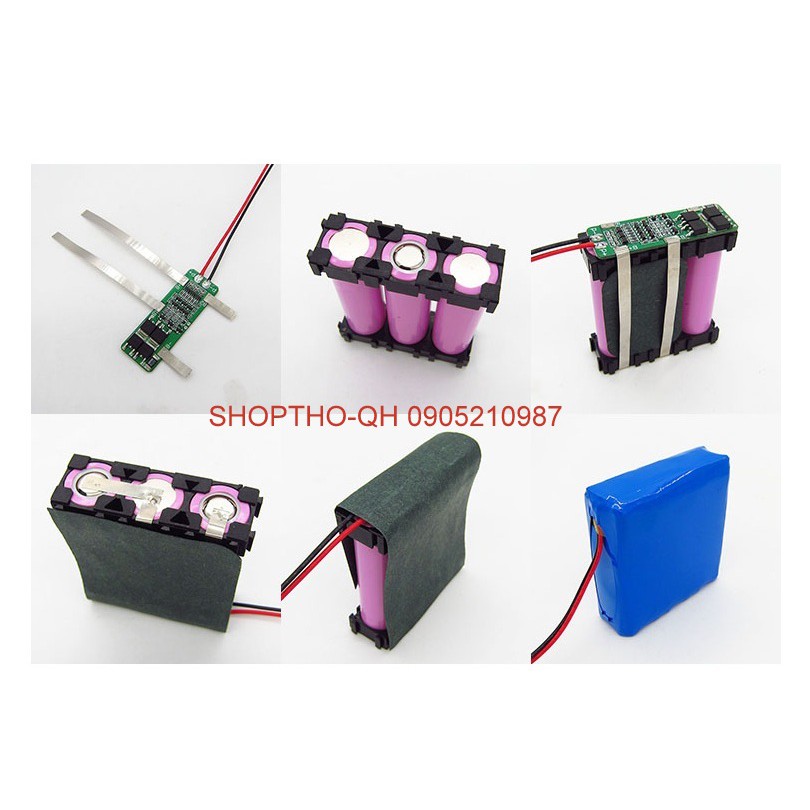

- Số cell sử dụng: 3 cell Li-ion hoặc 3 cặp (6 cell) cell Li-ion mắc nối tiếp, thậm chí nhiều hơn nữa (09, 12 cell,..,) tùy vào nhu cầu và diện tích vỏ pin mà có thể lắp nhiều cell song song hơn để có công suất cũng như dòng tải pin lớn hơn.
LƯU Ý 1:
- Các cell (cặp cell) phải đều volt với nhau trước khi lắp vào mạch.

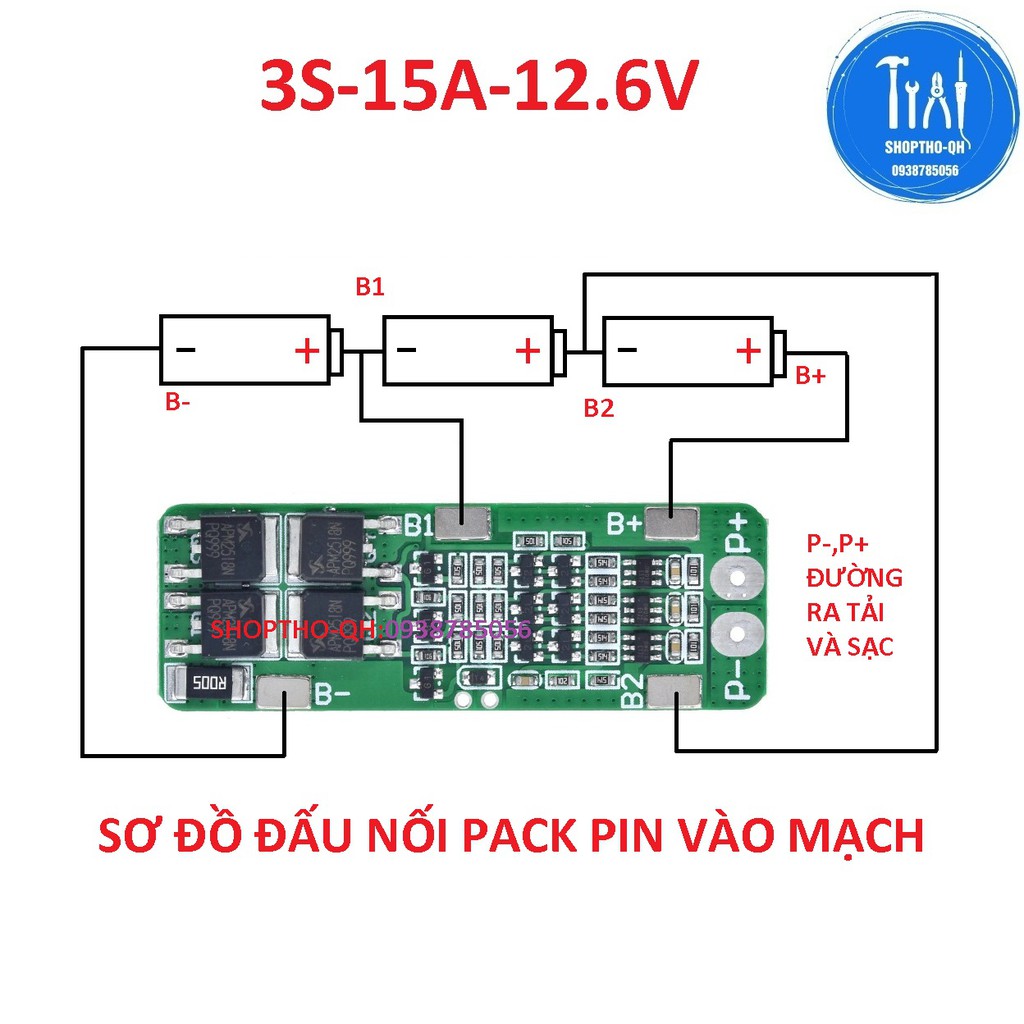

- Tuân thủ nghiêm ngặt hệ thống dây điện của sơ đồ 0V, 4.2V, 8.4V, 12.6V không sẽ đoản mạch. Hàn theo thứ tự từ B- (0V), B1(3.6V/4.2V), B2(7.2V/8.4V), B3(10.8V/12.6V),B+.
- Các chân P- và P+ là 2 đường Tải và Sạc chung.. Không sử dụng đồng thời ngõ này 2 chức năng cùng lúc. Nghĩa là sạc thì không mở máy và nếu mở máy thì rút sạc khỏi mạch pin.
- Khi sử dụng tải loại động cơ chổi than, tụ điện (10uF-1000uF) phải được kết nối song song với các cực dương và cực âm của động cơ để ngăn điện áp tăng vọt do động cơ tạo ra gây nhiễu cho bảng bảo vệ hoặc làm hỏng MOSFET.
- Nếu đo đầu ra p+,p-không có áp sau khi đã ráp mạch vô cell pin ,bạn hãy cắm sạc có điện áp 12,6v vô mạch để kích điện áp.
LƯU Ý 2:
- Khách hàng đã mua mạch này mặc định có kiến thức về an toàn pin lithium. Nếu pin hoặc mạch bị hỏng hoặc thậm chí phát nổ do đấu nối ,sạc không đúng cách cửa hàng sẽ không chịu trách nhiệm cho bất kỳ thiệt hại nào.
......................................................................................
