Giới thiệu Mạch Test Pin Lithium Li-on 18650 / 32650 Kèm Trở Sứ

Mạch thích hợp test các loại pin Li-on như: 18650, 26650, pin điện thoại,.... Có thể đo được khối pin 2S 8.4V và 3S 12.6V
Có chức năng hiển thị điện áp, dòng xả và dung lượng pin.
Có 3 phím điều khiển: OK, (+), (-) để điều chỉnh mức dòng xả pin.

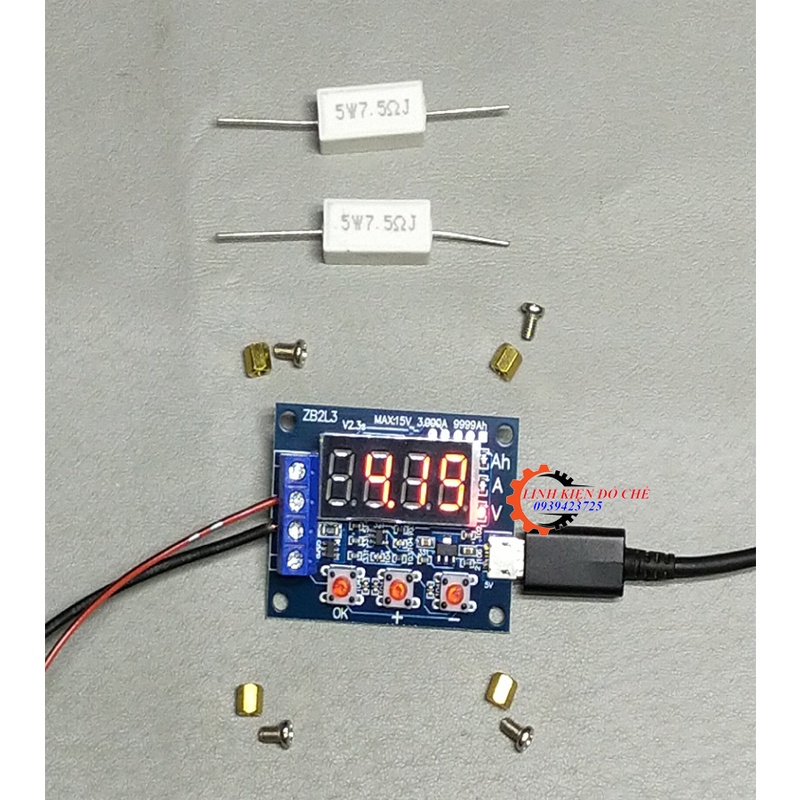

*** Mạch có kèm 2 trở sứ như hình ***

Hướng dẫn sử dụng:
- Sạc đầy pin trước khi test để xác định đúng dung lượng thực của pin
- Kết nối pin cần test với các đầu vào (+), (-) (ở giữa) của mạch.
- Chân R gắn trở sứ

Một vài Lưu ý khi sử dụng:
+ Trở sứ sẽ rất nóng khi xả pin nên cần quạt tản nhiệt
+ Không kết nối ngược cực

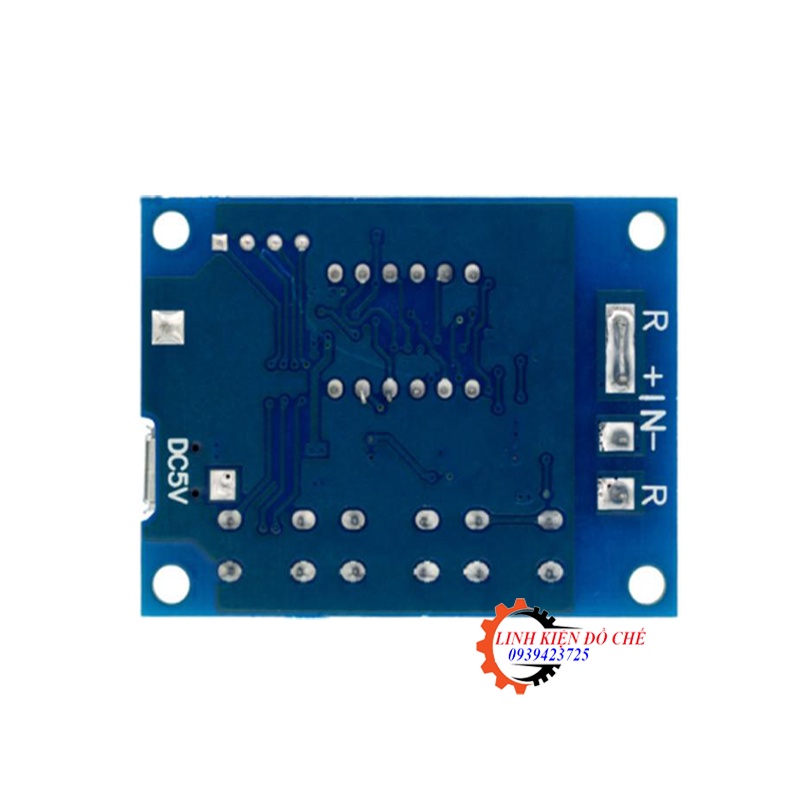

+ Kết nối tải (trở xả pin) ở 2 đầu ngoài có ký hiệu R trên mạch.

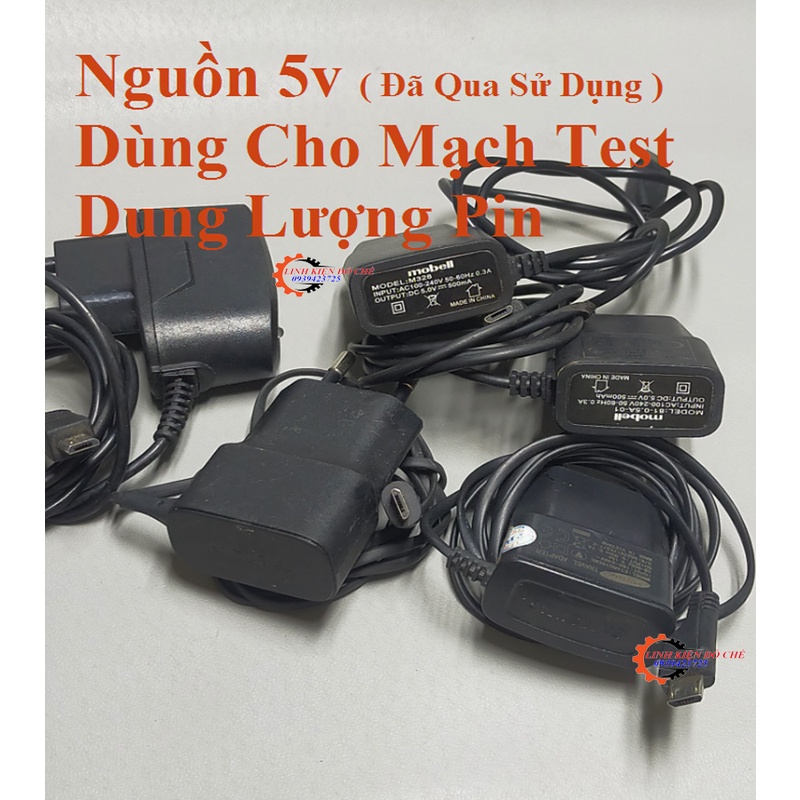

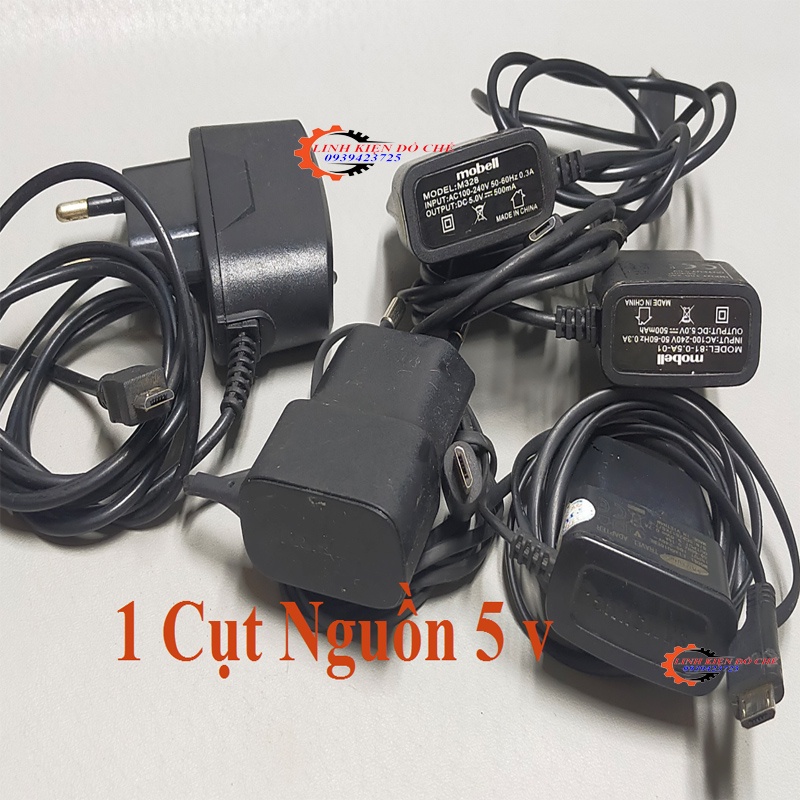

+ Kết nối nguồn Micro USB (sử dụng sạc điện thoại để cấp nguồn) hoặc có thể dùng nguồn 5V khác. Lưu ý: tránh ngược cực sẽ làm mạch hỏng.
+ và nếu quý khách muốn so sánh điện áp của mạch và thiết bị đo khát, thì nên đo trực tiếp trên mạch ( ZB2L3 ), vì nếu ta đo khát vị trí của mạch qua đoạn dây dẫn, thì điện áp có thể bị rớt áp, dẫn đến sai số giữa mạch và thiết bị đo ngoài, là điều có thể xẩy ra.

+ Điện áp ngắt xả sẽ mặc định 3.0V. bạn có thể tăng hoặc giảm mức điện áp ngắt mong muốn bằng cách nhấn + hoặc - trên mạch sau đó nhấn "OK" để bắt đầu quá trình test.
+ Mạch sẽ hiển thị dung lượng (Ah), dòng xả (A) và điện pin (V) quay vòng.
+ Khi điện áp pin đạt đến điện áp ngắt9 xả được cài đặt, pin sẽ ngắt kết nối và màn hình hiển thị dung lượng (Ah) với nháy led nhanh để cho biết quá trình test đã kết thúc. Nhấn "OK' để nhìn dễ hơn.
+ Nhấn "OK" một lần nữa để bắt đầu quá trình test mới.

Mã lỗi và ý nghĩa:
+ Err1: Điện áp pin cao hơn 15V
+ Err2: Điện áp pin thấp hơn điện áp kết thúc đã đặt
+ Err3: Pin không chịu được dòng xả tải hoặc điện trở trong của mạch quá lớn
+ Err4: Dòng điện quá mức (dòng điện vượt quá 3,1A)

Mạch này đã test ổn định trước khi giao đến quý khách
