Giới thiệu Mô-đun Chuyển Đổi Tín Hiệu ICL8038 Monolic Hình Vuông Tam Giác

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

🌰🌰Chào mừng bạn đến với {iffarmerrtn}, sự ủng hộ của bạn là động lực lớn nhất của chúng tôi, chúng tôi chắc chắn sẽ mang đến cho bạn trải nghiệm mua sắm thoải mái nhất !!! 🌰🌰
============================ {iffarmerrtn} =================== ==========
Mô tả sản phẩm:
Với bộ tạo chức năng chip ASIC hiệu suất tuyệt vời ICL8038, thêm một lượng nhỏ các thành phần điện trở và điện dung, có thể tạo ra sóng sin, tam giác và sóng vuông, và tần số của tín hiệu, chu kỳ nhiệm vụ, sóng sin có thể điều chỉnh độ méo.
Các chức năng của chân chip ICL8038:
1 chân, 12 chân: thiết bị đầu cuối điều chỉnh dạng sóng sin;
2 chân: đầu ra sóng sin;
3 chân: đầu ra sóng tam giác;
4 chân, 5 chân: điều chỉnh tần số và chu kỳ nhiệm vụ (hoặc sự bất đối xứng dạng sóng);
6 chân: V +, nguồn điện dương;
7 chân: bù đắp; 8 chân: thiết bị đầu cuối đầu vào điều chỉnh tần số;
9 chân: đầu ra sóng vuông.
Đây là một thiết bị đầu cuối đầu ra cực thu mở, công việc nên lấy một điện trở tải đến đầu cuối cấp nguồn dương tương ứng từ chân, để có được đầu ra sóng vuông tương thích TTL, điện trở tải phải được kết nối với nguồn điện + 5V;
10 chân: thiết bị đầu cuối tụ điện định thời;
11 chân: V-, thiết bị đầu cuối cấp nguồn âm hoặc nối đất. Sử dụng nguồn cung cấp điện dương và âm, 11 feet đối với nguồn cung cấp âm, dạng sóng đầu ra đối xứng với 0V; sử dụng một nguồn điện dương duy nhất, được nối đất 11 feet, dạng sóng đầu ra là đơn cực, điện áp thống nhất là + VCC / 2;
13 feet, 14 Feet: Chân trống.

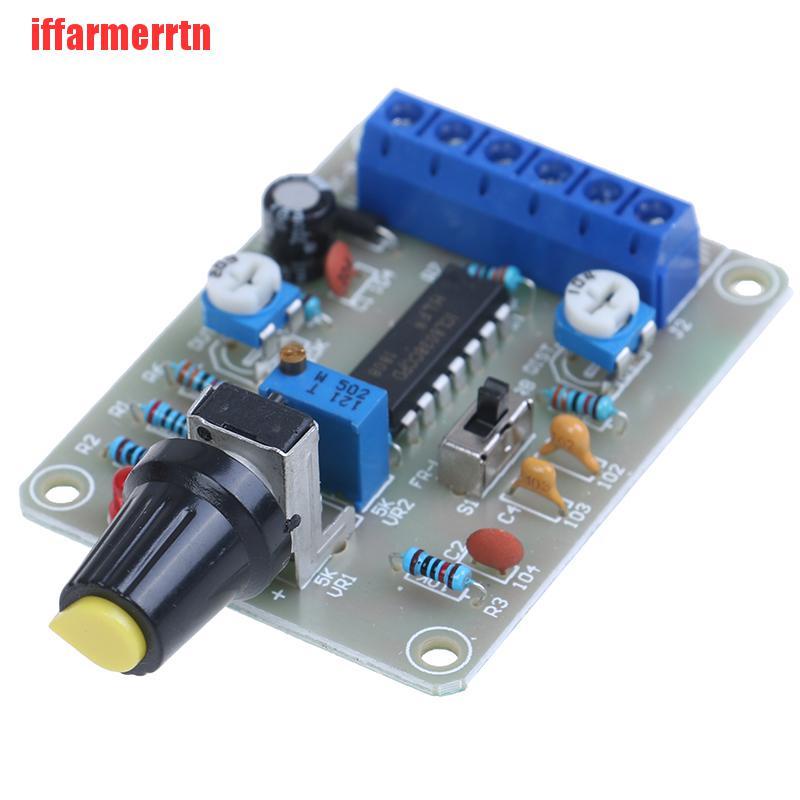

Bộ dụng cụ được thiết kế cho dải tần là 50-5KHz, hai dải với công tắc S để chuyển đổi, RP1 là điều chỉnh tần số, RP2 là điều chỉnh chu kỳ nhiệm vụ, RP3 là điều chỉnh độ méo sóng hình sin. Mạch sử dụng nguồn điện đơn 12V, đầu vào từ X1; X2, X3 là một bên đầu ra dạng sóng, bạn có thể sử dụng máy hiện sóng để quan sát ba dạng sóng đầu ra.
Mã số: ICL8038
Đầu vào 12V DC
Dải tần số 50-5KHz,
Kích thước: 6cm * 4,5cm * 0,2cm
Gói hàng bao gồm:

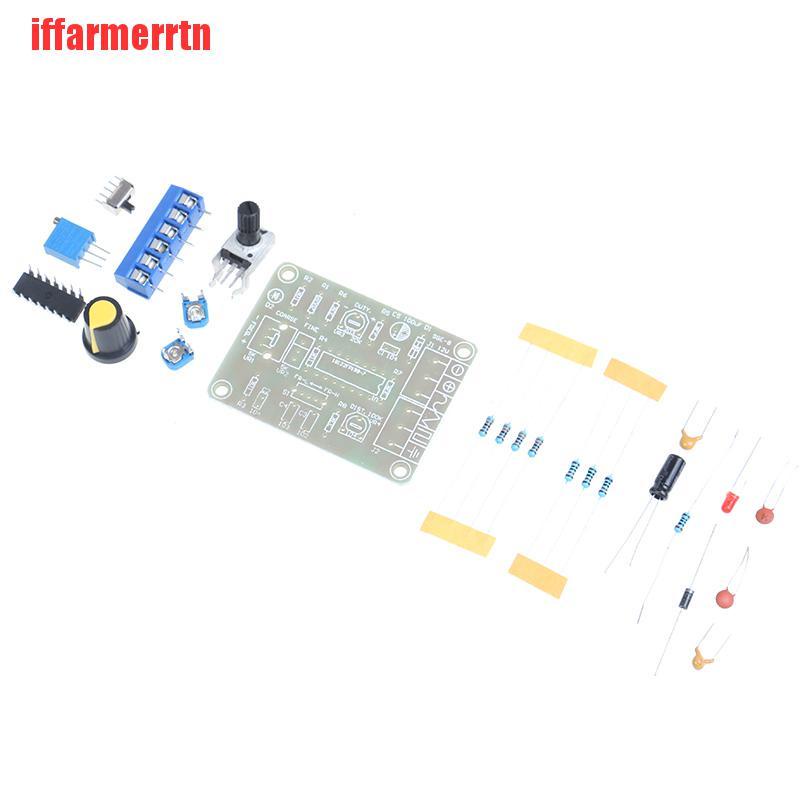

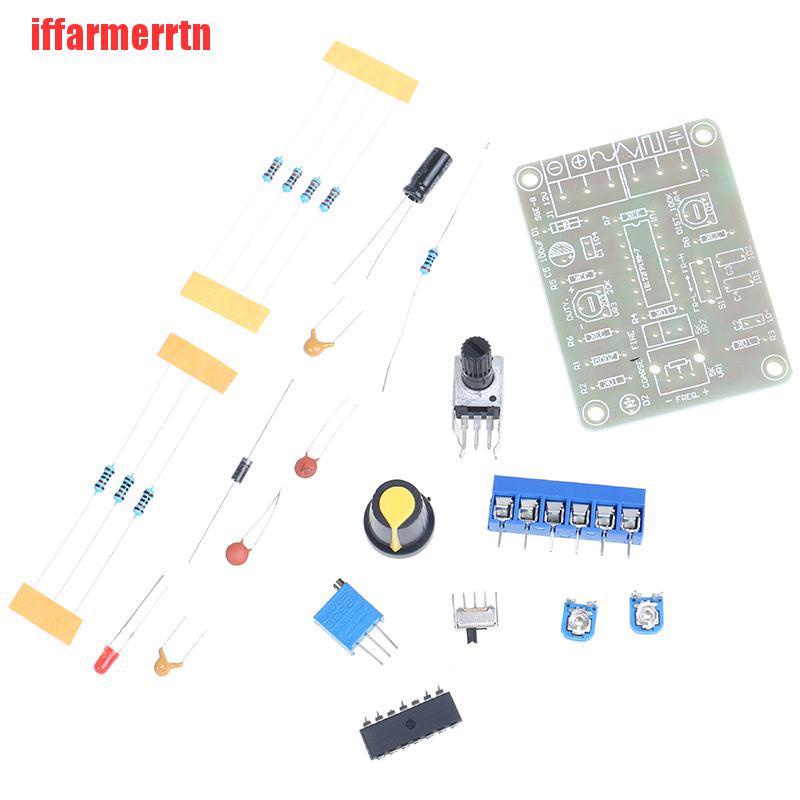

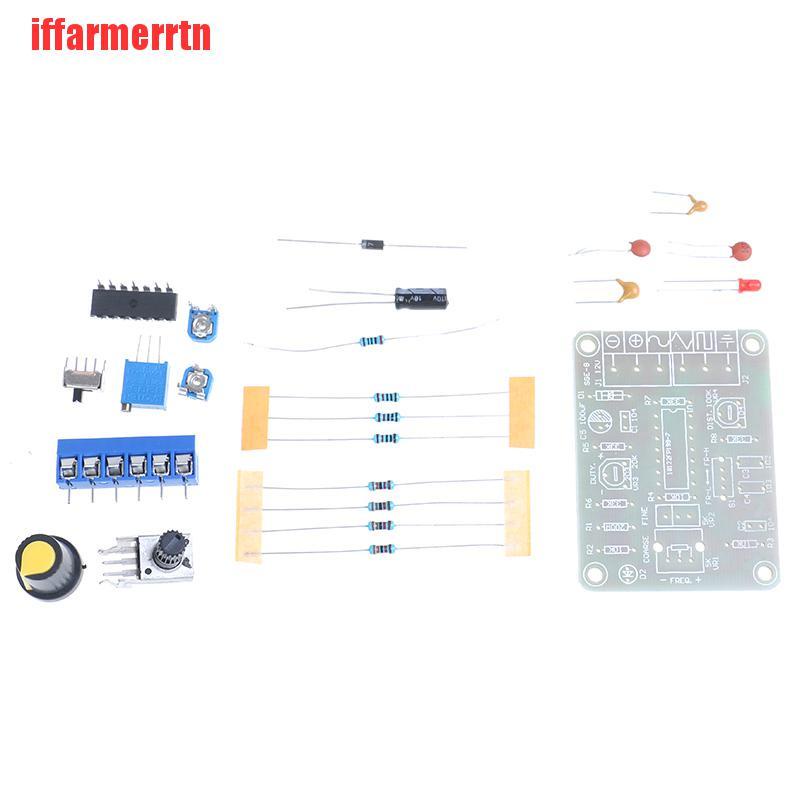

1 sản phẩm * Mô-đun tạo tín hiệu chức năng nguyên khối hình tam giác vuông hình sin ICL8038
