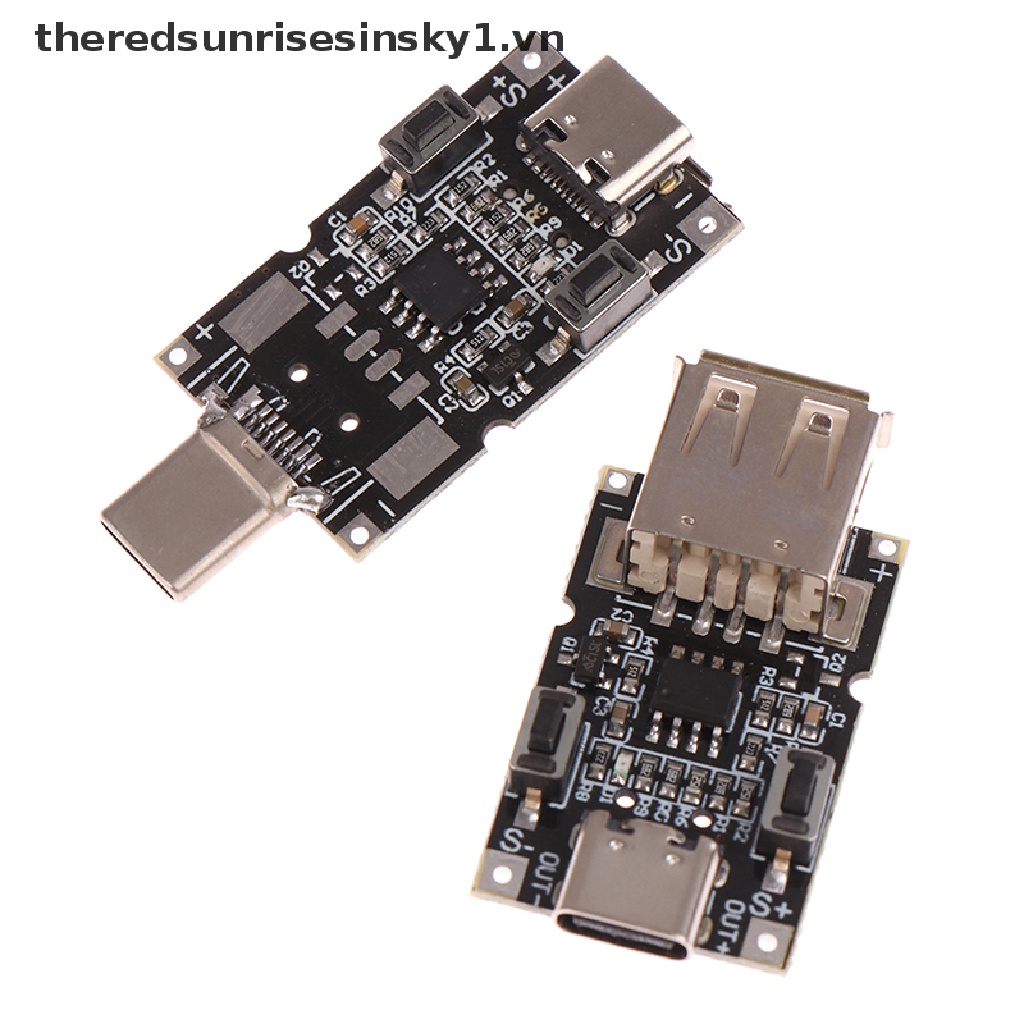

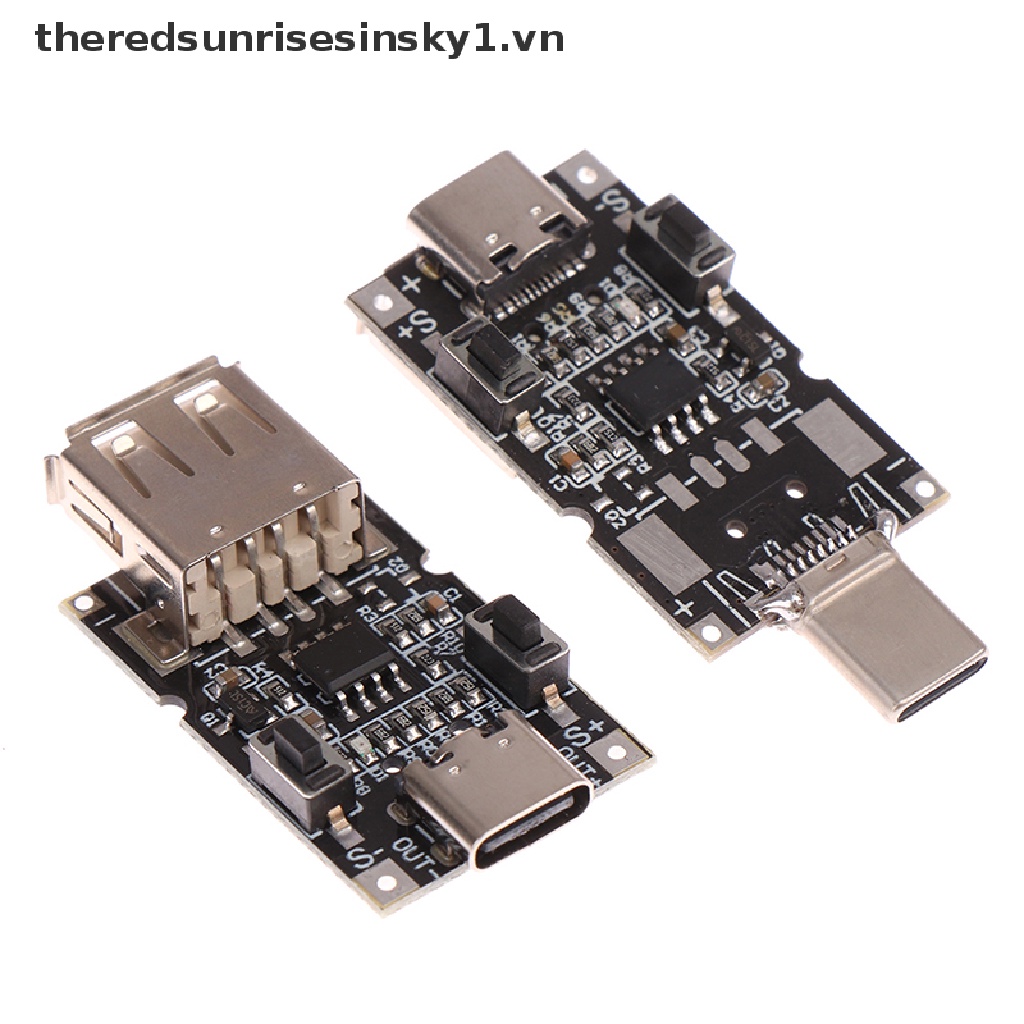

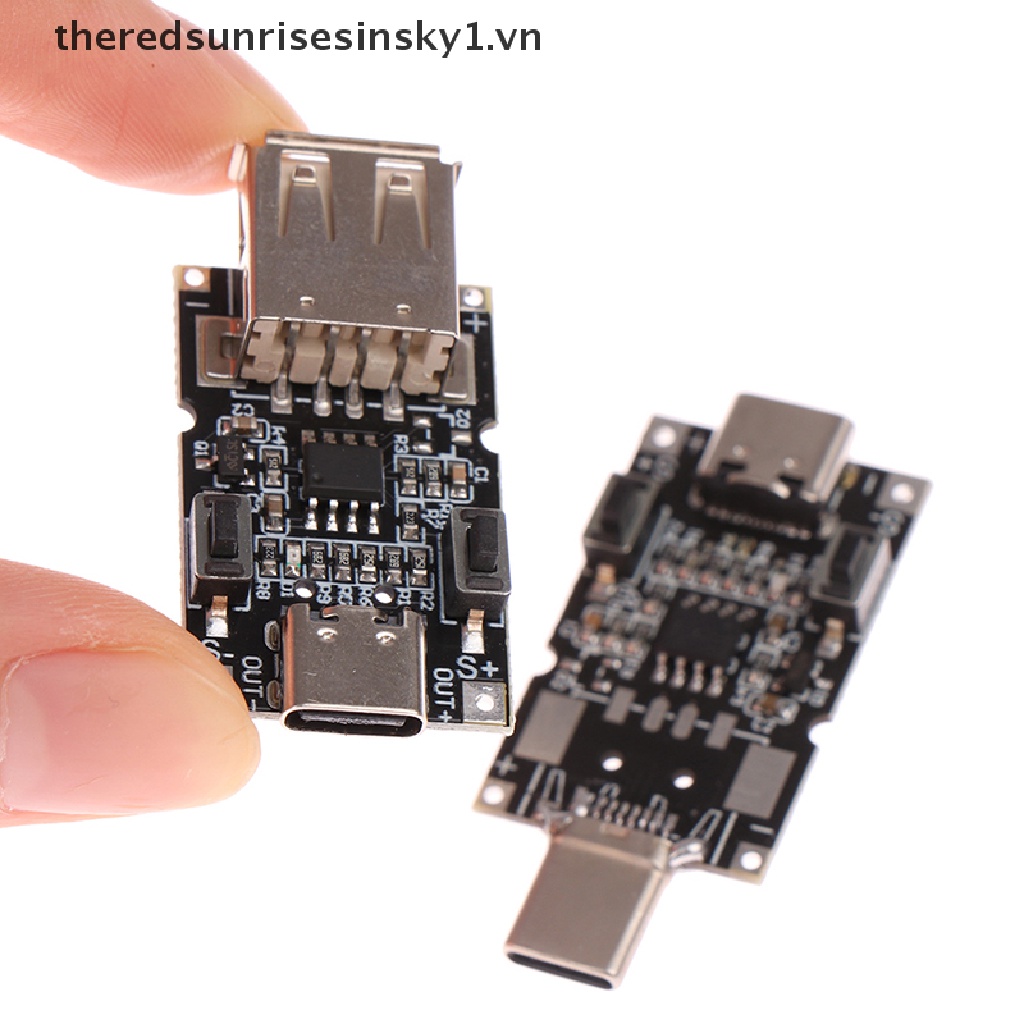

Giới thiệu Bảng mạch kích hoạt mồi PD USB/Type-C 100W 5A đầu ra 5-20V QC2.0/3.0

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

Mô tả sản phẩm:
Hàng mới 100% và lượng cao
Đây là mồi của PD2.0 / 3.0.
Sản phẩm thường được sử dụng để dùng các gói nguồn với giao thức PD, chẳng hạn như gói nguồn hoặc bộ sạc nhằm đánh lừa điện áp tương ứng với máy tính xách tay và bộ định tuyến nguồn.
Đặc điểm:
Hỗ trợ đầu ra đánh lừa điện áp PD3.0 và PD2.0, chế độ có thể được chuyển đổi tự do.
Với chức năng khóa phím để ngăn chặn hoạt động sai.
Có đèn LED chỉ thị đầu ra để hiển thị trạng thái hoạt động.
Các thông số được lưu tự động và cài đặt mồi cuối cùng sẽ được thực hiện khi máy được bật lại.
Tiêu thụ điện năng cực thấp, hỗ trợ đầu ra 100W.
Thông tin sản phẩm:
Tên sản phẩm: Mồi PD2.0 / 3.0
Điện áp đầu vào: DC 5V
Điện áp đầu ra đánh lừa: 5V> 9V> 12V> 15V> 20V
Điện áp đầu ra tối đa: 20V
Cường độ dòng điện tối đa: 5A
Nhiệt độ hoạt động: -25 ℃ ~ 85 ℃
Độ ẩm hoạt động: 5% ~ 95% RH
Kích thước: 44 * 20 * 15mm
Hướng dẫn sử dụng (phải sử dụng bộ nguồn có giao thức PD):

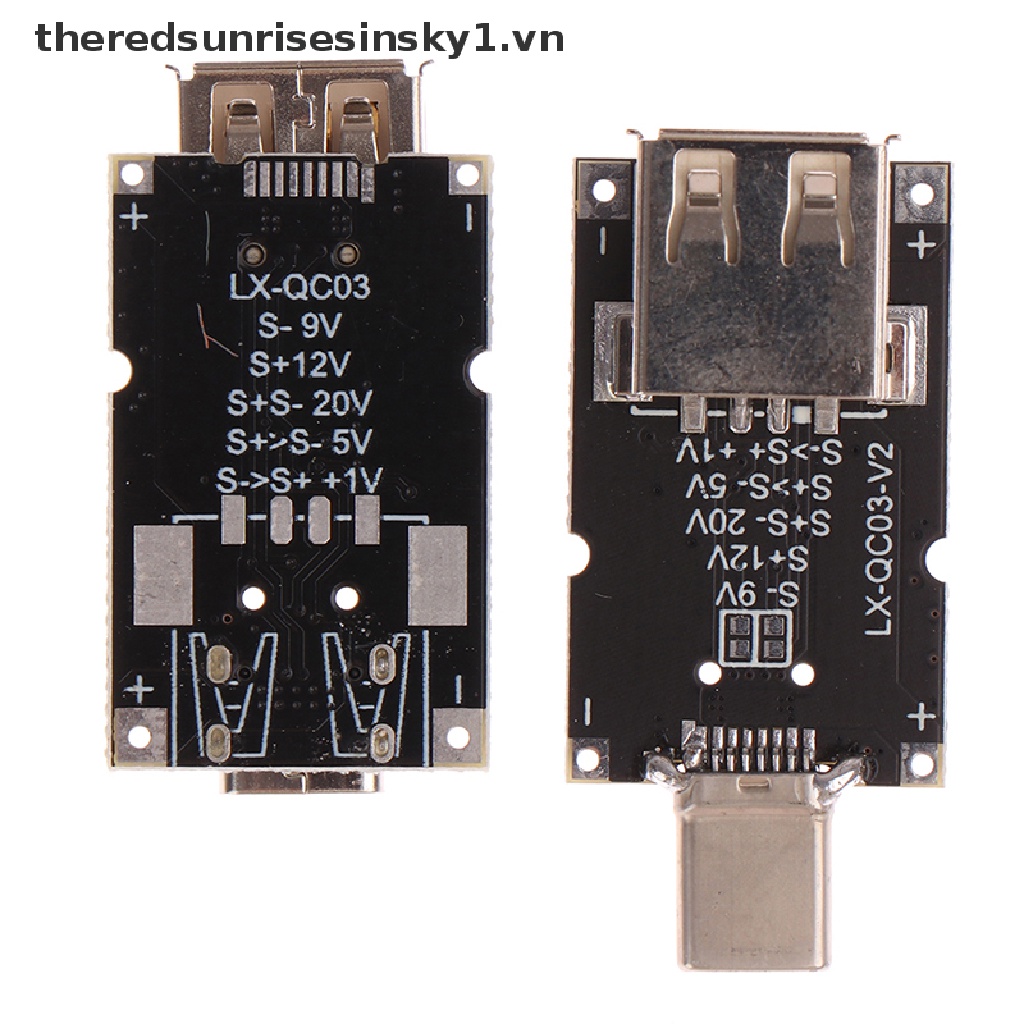

1. Nhấn và giữ phím S, sau đó lắp mô đun vào nguồn điện, sau đó đặt lại về đầu ra 5V (>> "có nghĩa là bật nguồn).
2. Nhấn và giữ phím S+, sau đó lắp mô đun vào nguồn điện. Lúc này, công tắc có mở ổ khóa và lưu trạng thái sau khi bật chìa khóa hay không. Khi mở khóa chìa khóa thì phải mở khóa. Điều chỉnh điện áp sau khi bật nguồn để tránh hoạt động sai.
3. Sau khi bật nguồn, nhấn và giữ nút S+, sau đó nhấn nút S để mở khóa khi nút này bị khóa.
4. Sau khi bật nguồn, nhấn và giữ nút S-, sau đó nhấn nút S+ để khóa nút.
5. Khởi động nhanh: Cắm bảng mạch vào nguồn điện PD. Lúc này đèn LED báo dòng điện để cài đặt điện áp mồi nhử. Nếu không được bật, mặc định sẽ là 5V. Điều chỉnh điện áp đầu ra: Bảng mạch bị khóa theo mặc định và cần được mở khóa trước. Phương pháp là nhấn và giữ nút S+, sau đó nhấn nút S-. Bây giờ quá trình mở khóa hoàn tất, bạn có thể nhả nút, sau đó nhấp vào nút S+ để tăng điện áp hoặc nhấp vào nút S- để giảm điện áp.
Hướng dẫn sử dụng chức năng kiểm tra:
1. Nhấn nút S- và nút S+ cùng lúc, sau đó bật nguồn, mô đun chuyển sang chế độ kiểm tra, điện áp đầu ra tự động xoay vòng từ 5V> 9V> 12V> 15V> 20V, và thời gian thay đổi điện áp có thể được điều chỉnh bằng nút S + và nút S, giây.
2. Chức năng này là chức năng kiểm tra và không lưu chế độ, có thể tiết kiệm thời gian chuyển đổi.

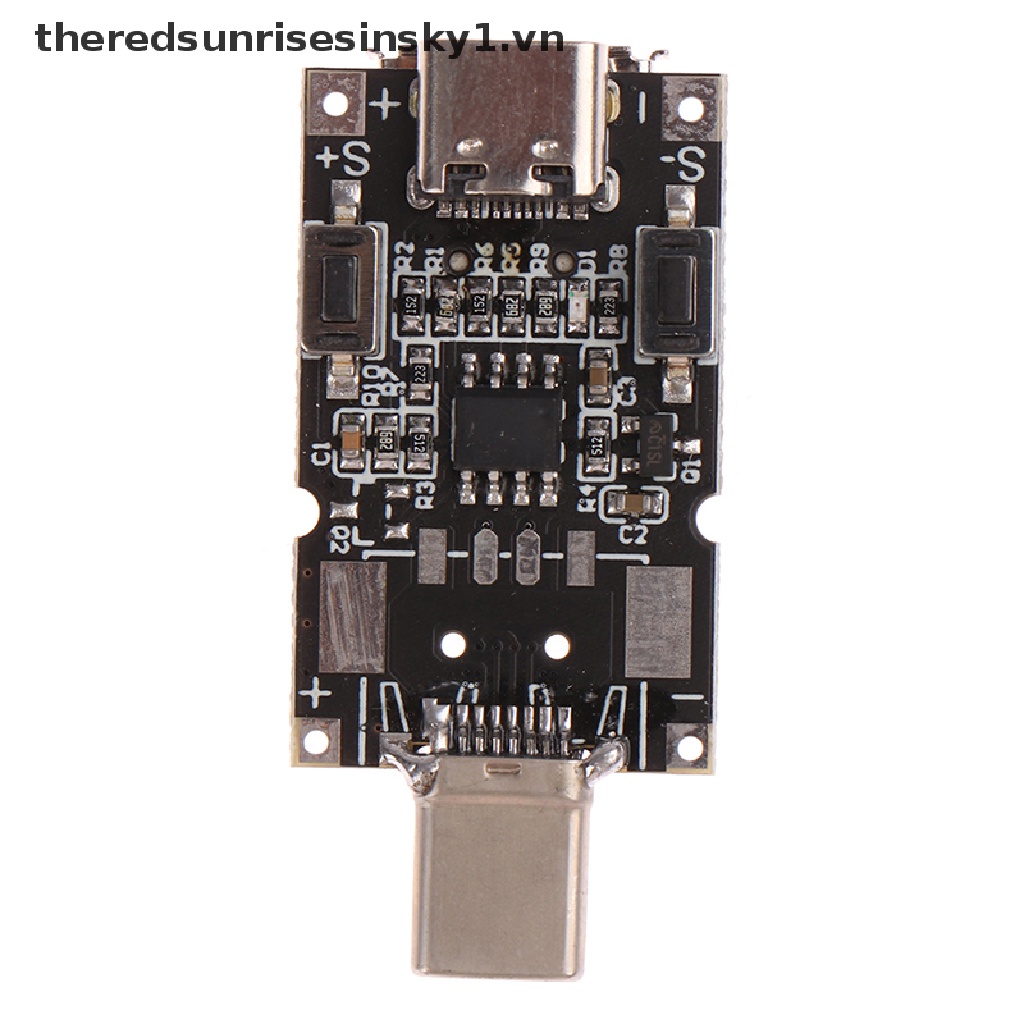

Mô tả giao diện:
1. Chui cắm Type-C AC: Chui cắm Type-C: Kết nối nguồn điện PD làm đầu vào, có thể đầu vào điện áp và dòng điện 20V 5A.
2. Cổng tương tác Type C Type F: Được sử dụng như được kết nối với đầu vào của bộ nguồn PD, hoặc như một giao diện đầu ra, có thể xuất ra điện áp và dòng điện 20V 5A.
3. Giao diện cổng cắm USB-A: Là giao diện đầu ra, có thể xuất ra điện áp và dòng điện 20V 3A.
4. Tấm đệm đấu dây âm và dương: Như một giao diện đầu ra, có thể xuất ra điện áp và dòng điện 20V 5A
Gói hàng bao gồm: 1 Bảng mạch kích hoạt mồi nhử PD
