Giới thiệu Bộ mạch điều khiển step trục Z vít me chế trụ máy hàn cell pin

* Xem chi tiết mạch khiển tại:
https://youtu.be/pIGUF2gEMIw

* ĐẶC ĐIỂM:

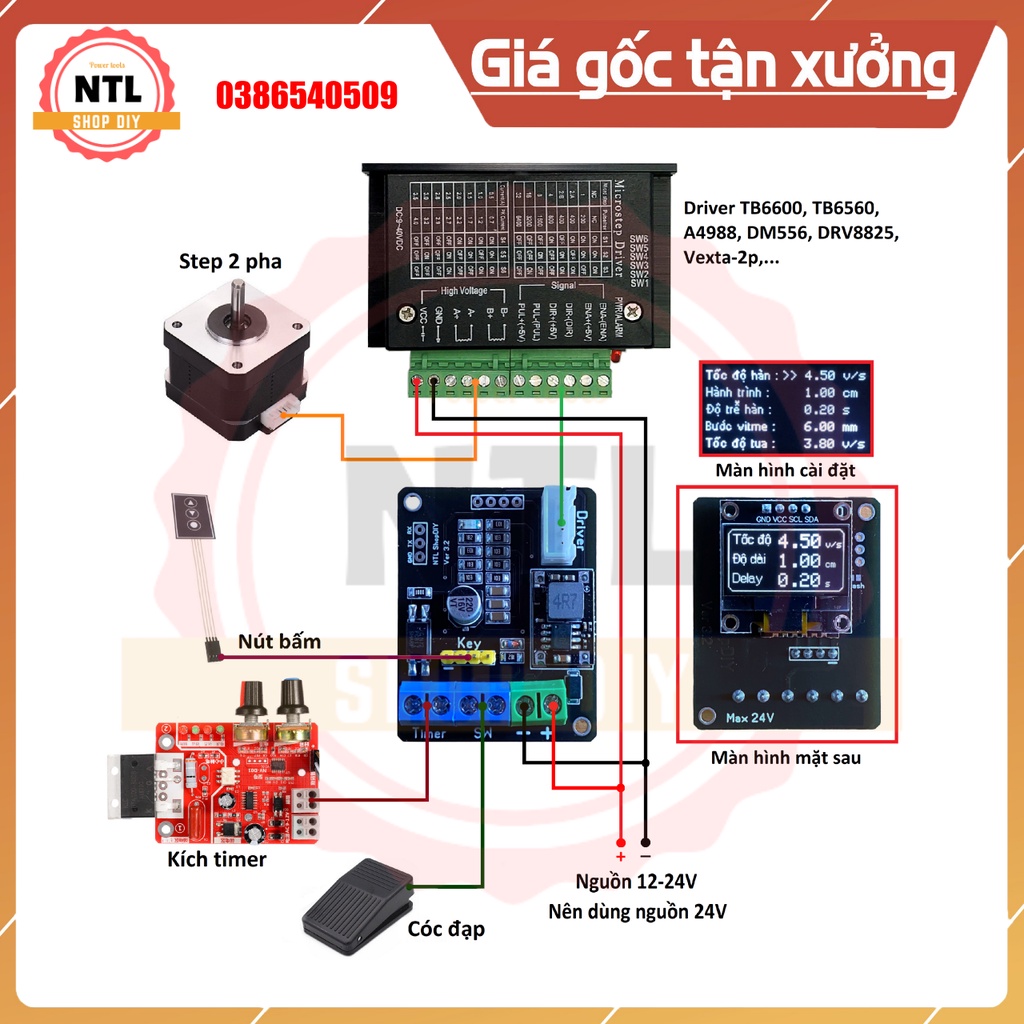

- Điều khiển trụ Z lên xuống tự động khi hàn cell pin.
- Có bảo vệ cắm nhầm cóc, bảo vệ ngược cực nguồn.
- Mạch đã đấu nối sẵn các jack, ae mua về chỉ cần cắm lại là được.
- Driver DM556 hàng mới TQ, còn driver TB6600 và Vexta hàng chính hãng cũ tháo máy.

* THÔNG SỐ KỸ THUẬT:
- Các bộ combo khác nhau ở dòng tải step, tùy step (loại 2 pha) các bác sử dụng mà chọn combo cho hợp lý:
+ Combo A4988 sử dùng cho step size 42 có 4 hoặc 6 dây có dòng < 1A.
+ Combo DM556 dùng cho step 4 hoặc 6 dây có dòng < 3A.

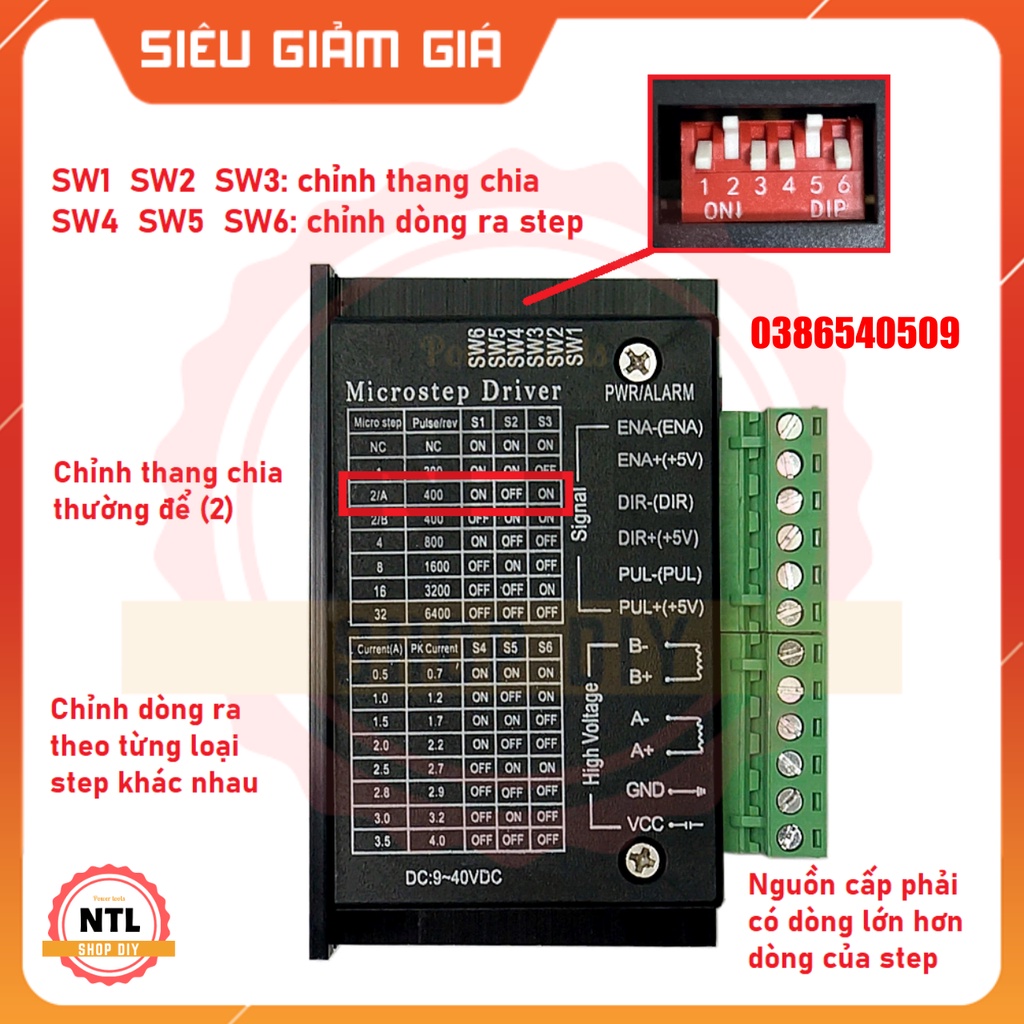

+ Combo TB6600 dùng cho step 4 hoặc 6 dây có dòng < 4.5A.
+ Combo Vexta chỉ dùng cho step 6 dây có dòng < 1.6A, driver này cho tốc độ nhanh nhất.

* HƯỚNG DẪN SỬ DỤNG:
- Sử dụng nguồn cấp 12 - 24 VDC, 3A trở lên, nên sử dụng nguồn laptop 19V.
- Cài thông số trước khi sử dụng.
+ 3 thông số : Tốc độ quay - Độ dài (hay số vòng quay) - Thời gian ngâm kim dừng lại để hàn (phù hợp mọi độ dày của kẽm hàn)
+ 3 nút bấm : Tua lên (up) - Tua xuống (down) - Nút hàn (nếu dùng cóc đạp thì nối ở 2 chân chờ sẵn trên mạch).
- Bản V2 điều chỉnh 3 thông số chính Tốc độ - Độ dài - Thời gian trễ bằng 3 biến trở than, dễ sử dụng nhưng ít ổn định.
- Bản V3 cài đặt thông số bằng nút bấm lưu vào bộ nhớ ổn định hơn và tốc độ cũng nhanh hơn, để cài đặt:
+ Ấn giữ nút tròn 2s để vào cài đặt (sẽ hiện biểu tượng ">>" ở thông số đang cài đặt), ấn nút lên xuống để thay đổi thông số.
+ Ấn tiếp nút tròn để cài đặt thông số tiếp theo cho đến khi mất biểu tượng ">>" là đã lưu.

* THÔNG TIN CẢNH BÁO AN TOÀN:
- Không sử dụng nguồn quá 24V.
- Cấp đúng cực âm dương cho bộ mạch điều khiển.

* XUẤT XỨ: Trung Quốc
- Thiết kế và lắp ráp tại: Việt Nam
- Ngày sản xuất: 03/2022

* LƯU Ý:
- Hiện thông số Độ dài tối đa là 5 vòng quay, Trễ delay tối đa 1s, bác nào cần cao hơn thì ib trước khi đặt.
- AE có mạch Driver 2 pha rồi thì chỉ cần mua mạch điều khiển.
- Bộ sản phẩm KHÔNG kèm động cơ bước step, cóc đạp và mạch timer.
- Mọi trường hợp tác động vào mạch sẽ KHÔNG được bảo hành.
