Giới thiệu Mạch điều khiển Nhiệt Độ 12V XH-W1209 cảm biến nhiệt độ và điều khiển XH-W1209

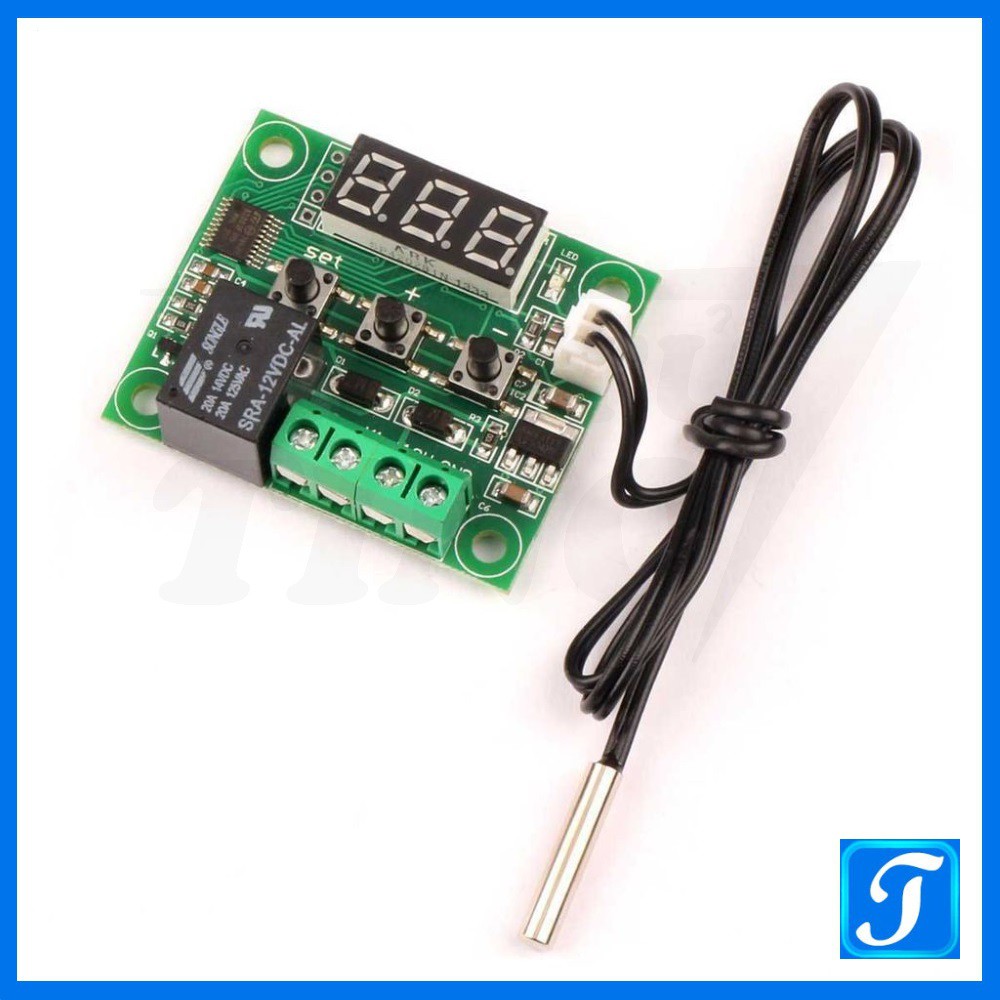

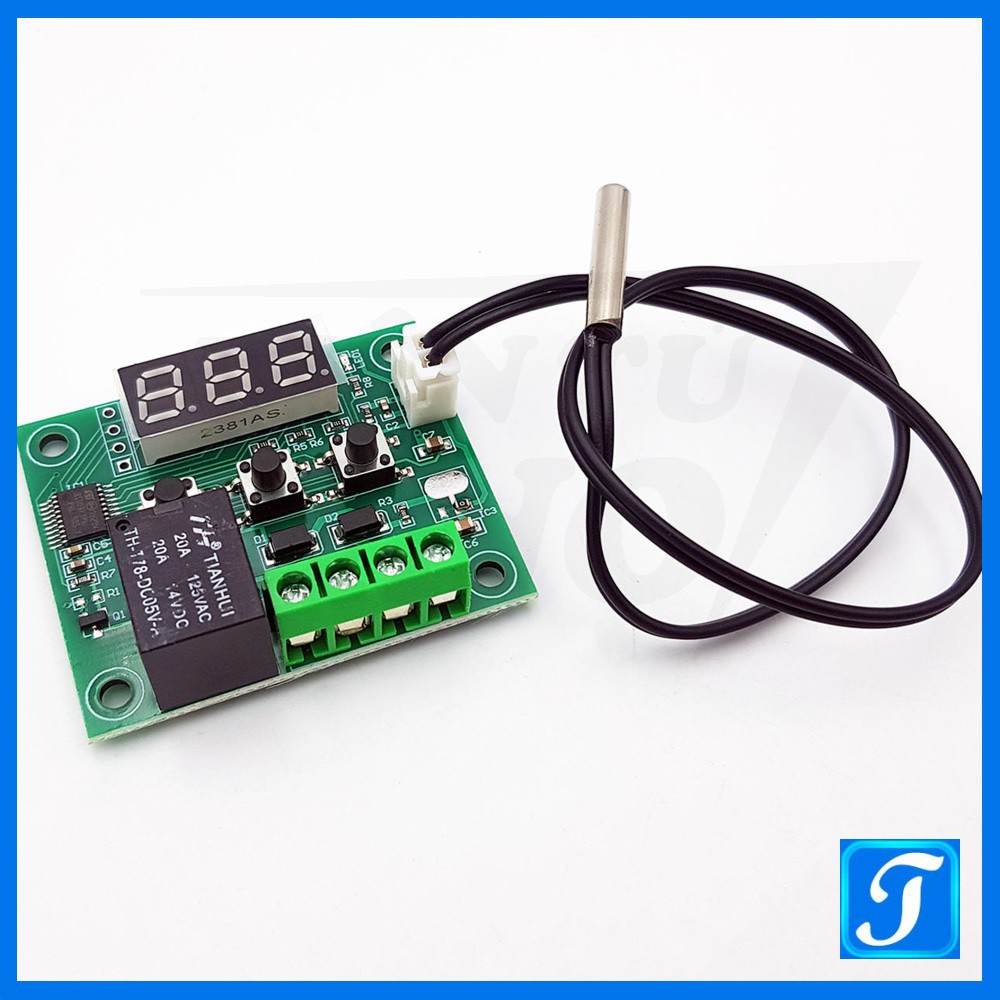

Mạch điều khiển Nhiệt Độ cảm biến nhiệt độ và điều khiển XH-W1209

Mô tả sản phẩm
– Phạm vi hoạt động :-50-110℃
– Độ chính xác: 0.1℃
– Nhiệt độ trễ: 2℃
– Thời gian cập nhập: 0.5S
– Điện áp vào: DC12V
– Đầu ra: Tiếp Điểm Relay
– Dòng tiêu thụ của mạch: ≤ 3mA, bật relay≤ 60mA
– Kích thước :40×48.5MM

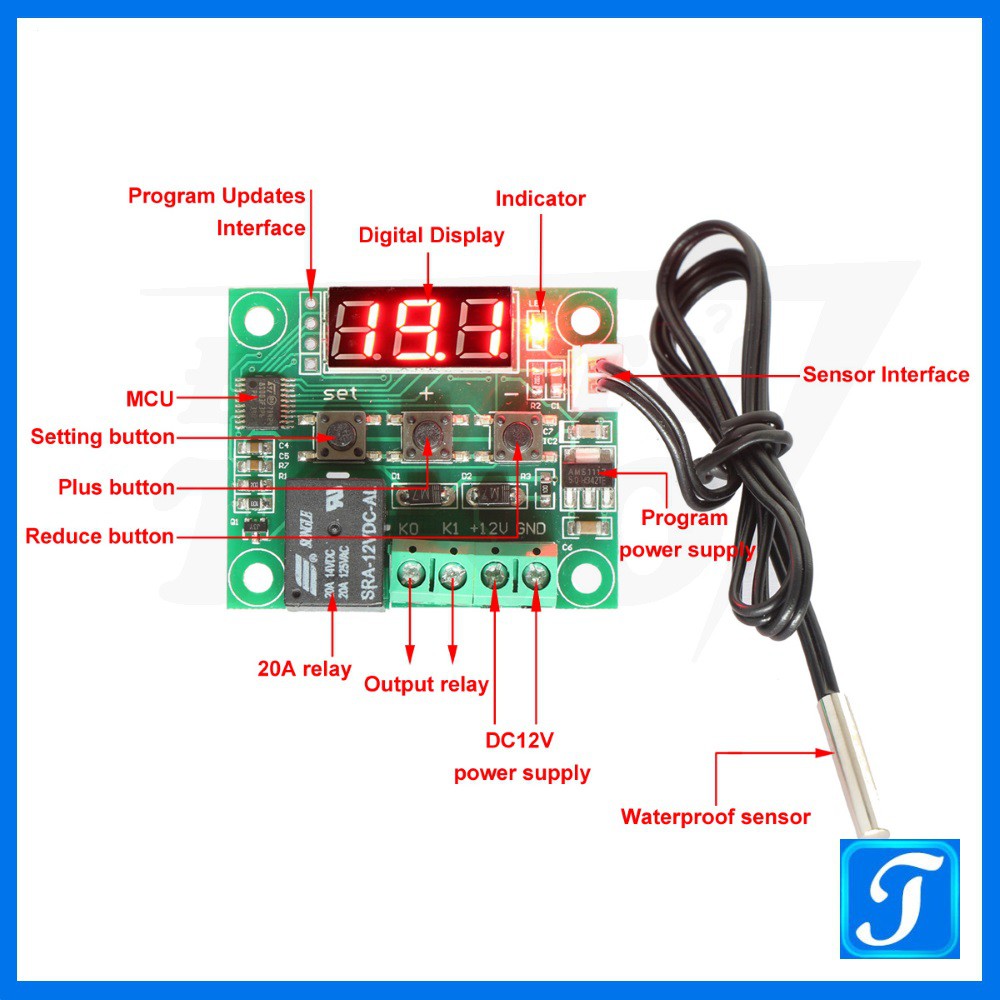

** Hướng dẫn sử dụng tuỳ chỉnh nhiệt độ
Cấp nguồn 12v để mạch khởi động. Trang thái ban đầu màn led sẽ hiển thị nhiệt độ môi trường.

Để cài đặt nhiệt độ T0, nhấn phím SET 1 lần. lúc này, led hiển thị chuyển sang nhiệt độ cài đặt và nhấp nháy. Nhấn hoặc giữ phím (+)/(-) để tăng/giảm để cài đặt. Nhấn phím SET thêm một lần nữa để hoàn thành.

Để cái đặt chức năng khác, nhấn và giữ nút SET trong 5 giây. Sau 5 giây Led hiển thị chữ P0. Nhấn phím (+)/(-) để chuyển sang P1, P2, P3, P4, P5, P6. Mỗi P sẽ tương ứng với cài đặt một giá trị:

P0 để thiết lập chế độ sưởi hay chế độ làm lạnh
P1 để thiết lập trễ nhiệt độ t
P2 để thiết lập giá trị lớn nhất T0 có thể điều chỉnh được
P3 để thiết lập giá trị nhỏ nhất của T0 có thể điều chỉnh được
P4 để chỉnh sai số cho nhiệt độ đo
P5 để thiết lập giá trị thời gian trễ
P6 để thiết lập giá trị nhiệt độ cảnh báo
Sau khi chọn được P tương ứng với giá trị người dùng muốn thiết lập. Nhấn phím SET 1 lần để thiết lập giá trị. Nhấn phím +/- để tăng/giảm giá trị. Nhấn SET thêm lần nữa để hoàn

Module sẽ hoạt động như sau:
– Nếu Cài nhiệt độ 40 độ thì khi đo đang dưới 40 độ, Relay luôn bật, đèn báo sáng (Tiếp điểm đóng). Khi nhiệt độ môi trường lên 40 độ –> Relay mở, Đèn tắt, (Tiếp điểm mở). Sau đó nhiệt độ giảm xuống đến 39.5 độ thì đèn lại sáng và tiếp tục chu kì như vậy liên tục...
-----------------------
