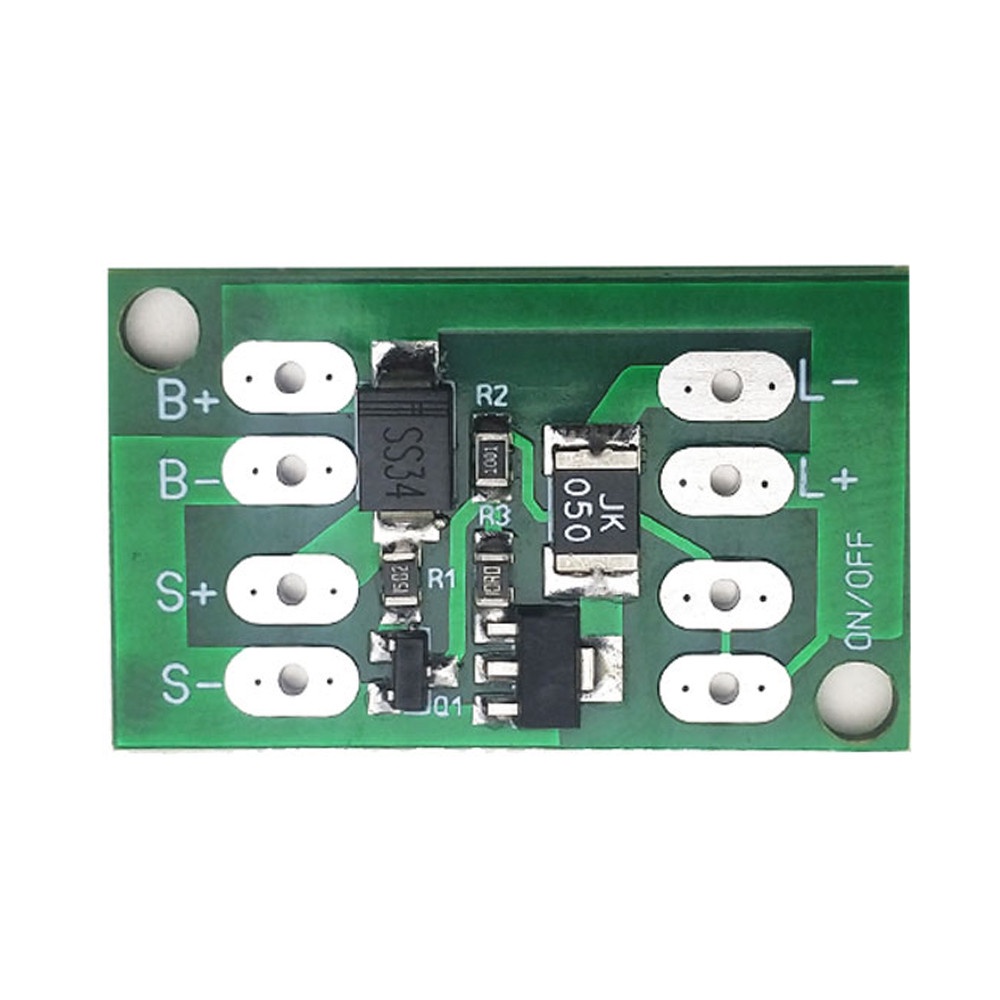

Giới thiệu Bảng Công Tắc Sạc Pin Lithium Thông Dụng Cho Đèn Năng Lượng Mặt Trời

Phương pháp đấu dây:
1.B + B- pin lithium được kết nối
2. S + S- kết nối với tấm pin mặt trời
3. L + L- đầu ra

Trình tự đấu dây:
1: Kết nối pin lithium, pin phải có bảng bảo vệ tương ứng
2: Kết nối với đèn LED, pin lithium có nguồn và đèn LED sáng lên
3: Kết nối với bảng điều khiển năng lượng mặt trời. Lúc này, bảng điều khiển năng lượng mặt trời được chiếu sáng bằng ánh sáng, đèn LED tắt và đèn LED không sáng.
Có thể cài đặt công tắc nếu cần tắt vào ban đêm hoặc giao diện chuyển đổi SW đã được dành riêng cho việc vận chuyển và cất giữ.

Lưu ý
1: Dòng điện đầu ra làm việc ổn định của bảng điều khiển không thể lớn hơn 600ma, nếu không nó có thể gây ra bảo vệ đầu ra
2: Sạc và chống chảy ngược mà không sạc quá tải và bảo vệ quá tải Pin Lithium phải được sử dụng với bảng bảo vệ tương ứng (pin điện thoại di động đều có khả năng bảo vệ 3,7v và hơn 18650 không có chúng. Bảng bảo vệ 3.7v không thể được sử dụng trong loạt)
3: Chú ý đến chống thấm và cách nhiệt
4: Đèn LED không thể sử dụng ổ tăng cường
5: Điện áp pin của bộ điều khiển là điện áp đầu ra, giới hạn dòng điện và điện áp không giới hạn, không thể sử dụng trực tiếp hạt đèn LED 2V3V, nó cần được điều khiển bằng dòng điện không đổi bước xuống hoặc một loạt Điện trở giới hạn dòng điện và dòng điện đầu ra là dòng làm việc tối đa, dòng điện không đổi

Ghi chú:
1: Công suất đầu ra là nguồn thực tế, vui lòng xác nhận mức tiêu thụ điện năng thực tế của tải trước khi sử dụng
2: Truy cập trực tiếp vào 3Vled có thể làm hỏng bộ điều khiển hoặc đèn LED
3: Pin phải được trang bị tấm bảo vệ và điện áp pin phải khớp với điện áp mạch hở của bảng điều khiển năng lượng mặt trời

Gói hàng bao gồm
Bảng mạch công tắc điều khiển năng lượng mặt trời * 1
