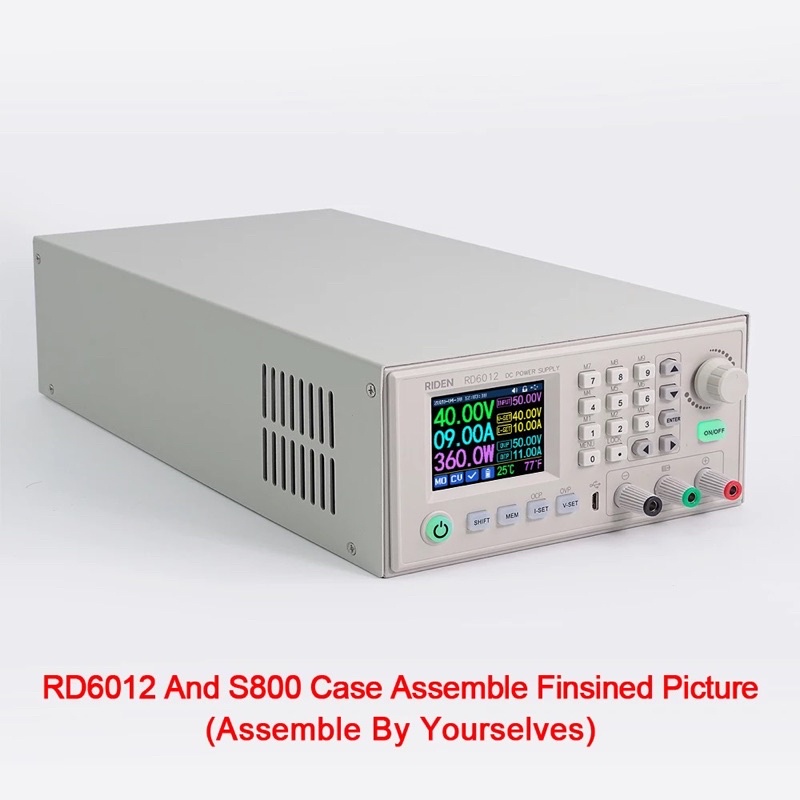

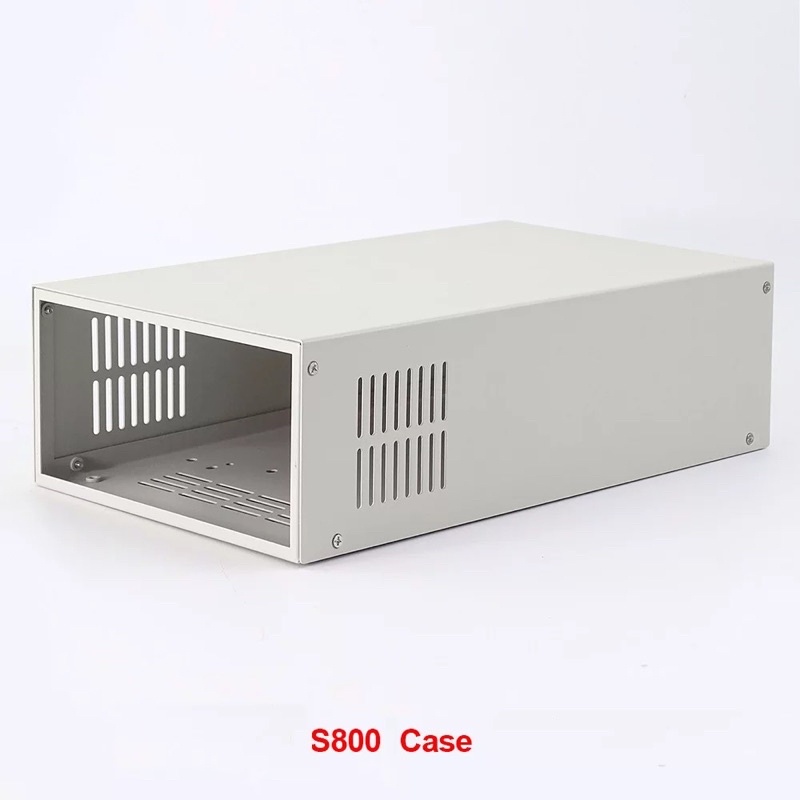

Giới thiệu Vỏ Nguồn đa năng S800 (RD6018-RD6024w)

Hướng dẫn trường hợp S800:
Chú Ý: Vì quy trình lắp ráp tạo ra điện áp vượt quá độ an toàn của cơ thể con người, không nên thao tác chuyên nghiệp nên bạn phải thực hiện các biện pháp cách nhiệt và bảo vệ trong quá trình lắp ráp và kiểm tra dây nhiều lần để an toàn, vui lòng đặt Sản phẩm tại một người trẻ mẫu giáo và người già không thể nhận được.
Vui lòng sử dụng nguồn điện công tắc mà chúng tôi khuyên dùng, và nếu bạn sử dụng nguồn điện khác, hãy kiểm tra xem vị trí của lỗ cố định có phù hợp hay không.

Bước lắp ráp
Lưu ý: Chất liệu vỏ máy hơi mềm và có thể bị biến dạng một chút trong quá trình vận chuyển. Nếu có không gian trong quá trình lắp ráp, vui lòng làm thẳng nó trước khi lắp ráp nó.

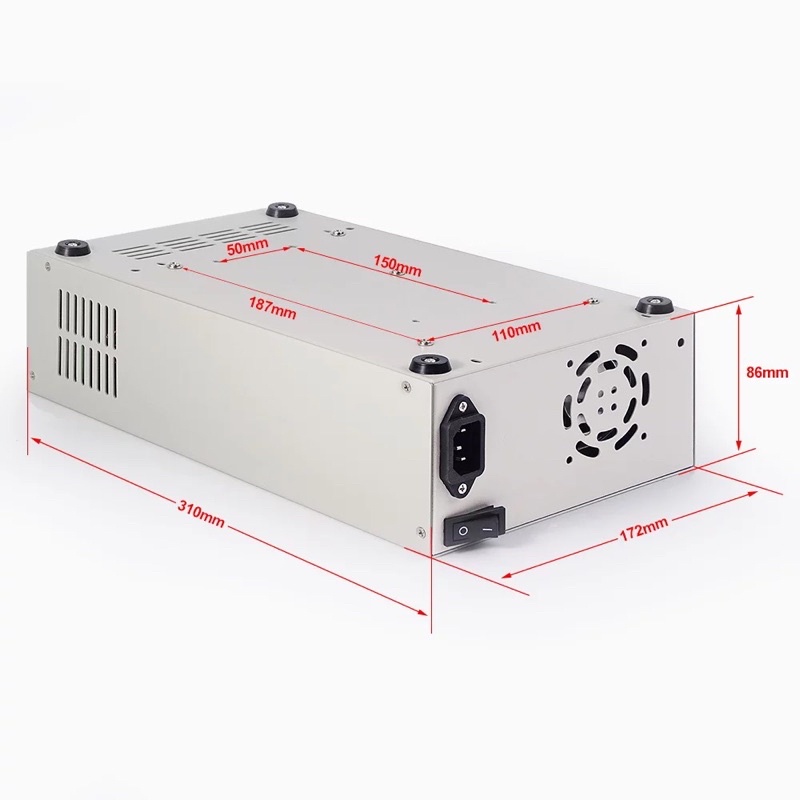

Lắp ráp bảng sau: lắp ổ cắm điện rocker switchandAC trên bảng dưới.
Kết nối cáp để chuyển đổi nguồn điện: (nghe, không chuyên nghiệp không hoạt động)
Sử dụng cáplongbrown để kết nối therockerswitch và dây sống (L) của nguồn điện công tắc; sau đó sử dụng cáp màu xanh lam để kết nối các kẽ hở và dây trực tiếp (L) của ổ cắm điện AC; Sử dụng cáp màu xanh lam để kết nối Dây trung tính (N) ổ cắm điện AC và dây nguồn trung tính (N) của nguồn điện chuyển đổi; Sử dụng cáp hai màu xanh vàng có thể kết nối dây nối đất (E) của ổ cắm điện AC và dây nối đất (・) của Chuyển đổi nguồn điện. Sử dụng hai cáp màu đỏ để kết nối IN + của thiết bị đầu cuối màu xanh lá cây và điện cực dương (+ V), và sử dụng hai cáp đen để kết nối (IN-) của các thiết bị đầu cuối và điện cực âm (COM). Lắp bảng mở rộng cảm biến nhiệt độ vào mặt sau.
Lắp ráp nguồn điện công tắc: Cài đặt nguồn điện công tắc ở bảng dưới
Màu sắc: trắng kem
Chất liệu: kim loại

Gói hàng bao gồm:
1 x Bìa trên
1 x bìa dưới
9 x Kết nối dây
1 x công tắc tàu
1 x ổ cắm sản phẩm
4 x thảm chống trượt
11 x Chuyển đổi nguồn điện / vít cố định bàn phím
10 x Vít cố định cho vỏ / ổ cắm sản phẩm

Chỉ có nội dung gói sản phẩm như trên, các sản phẩm khác không được bao gồm.
Lưu ý: Ánh sáng chụp và cách hiển thị khác nhau có thể khiến màu sắc của vật phẩm trong hình hơi khác so với hàng thật. Sai số cho phép đo là +/- 1-3cm.
