Giới thiệu Bảng Mạch Lọc Nguồn AIYIMA 18A EMI AC Cung Cấp Điện Chống Nhiễu Cho Bộ Khuếch Đại Loa Diy

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

Mô tả Sản phẩm:

Tên: Bộ lọc nguồn EMI lai hai cực

Thông tin sản phẩm: Cuộn cảm chế độ chung dòng điện cao 18A

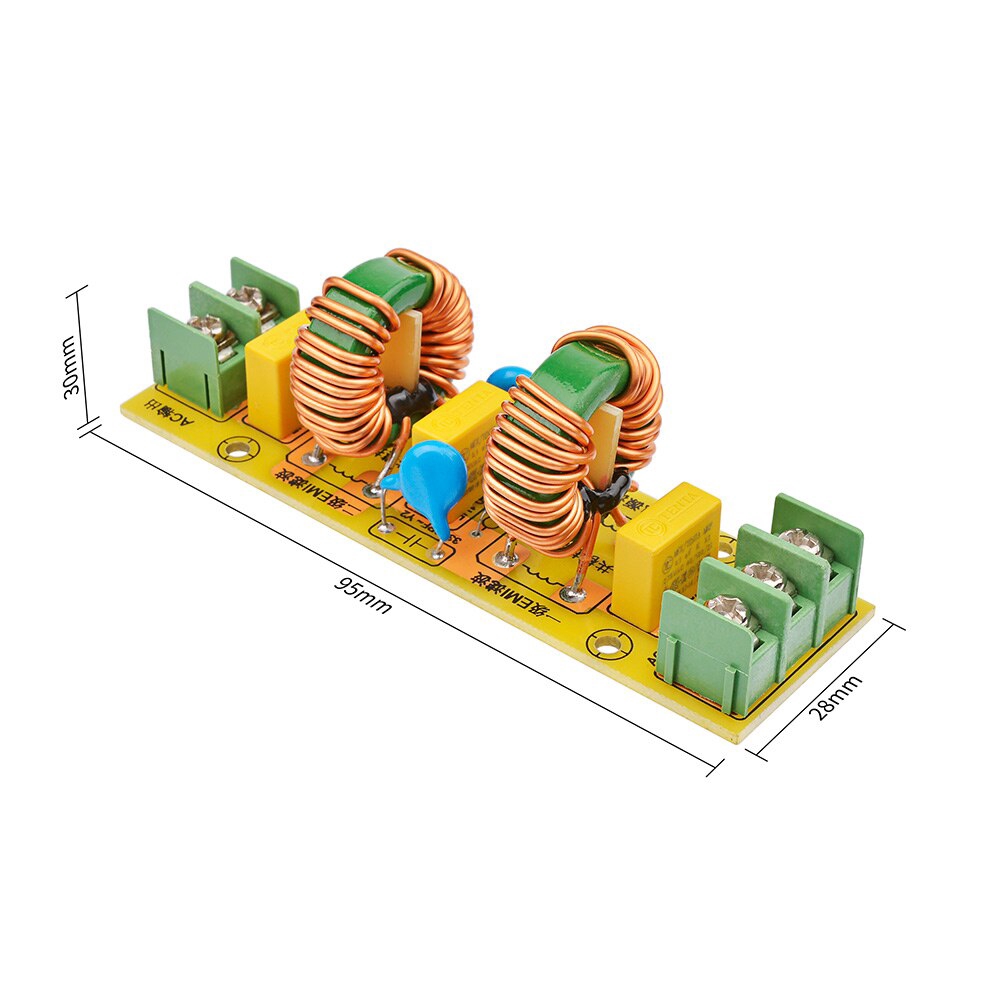

Kích thước PCB: 95X28X1.6MM

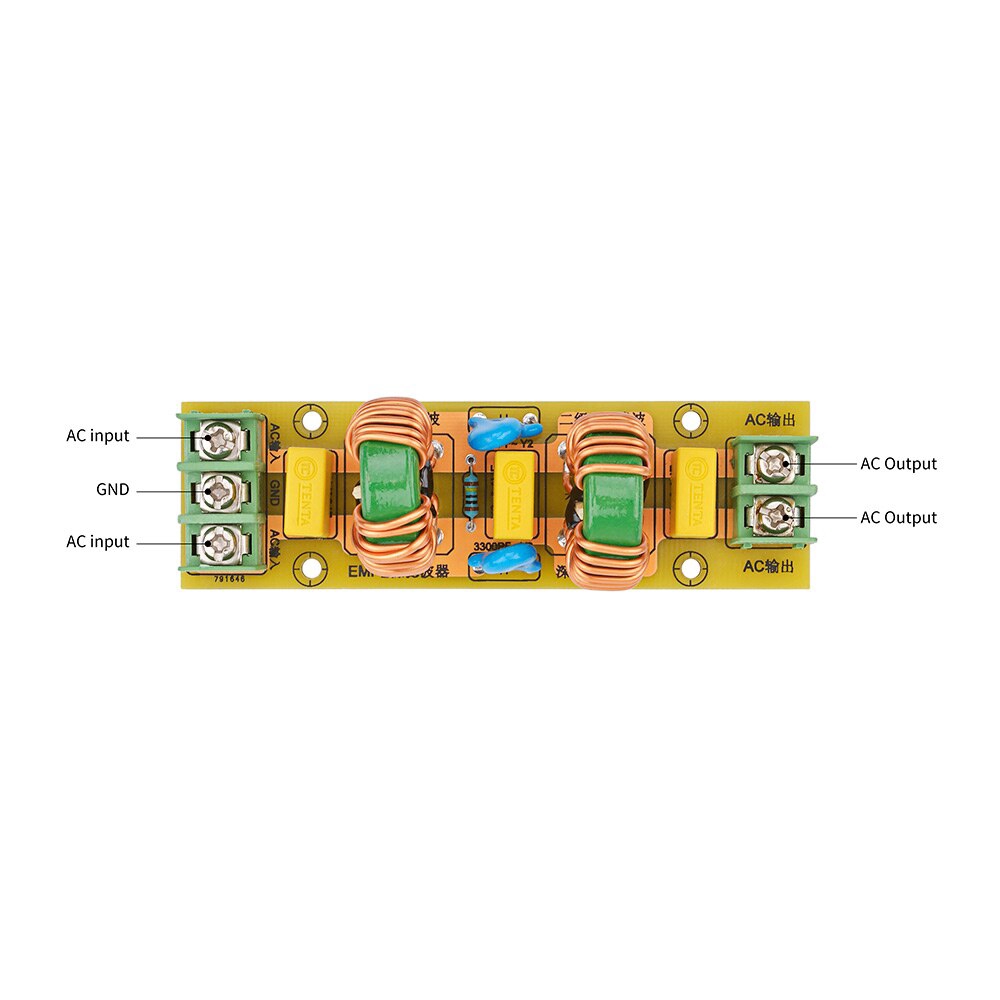

GND đầu vào cần được kết nối với mặt đất của dây nguồn và có thể được kết nối với khung


Sau đây là một số cảm nhận chung về bộ lọc EMI nhiễu điện từ tần số cao.

Đối với nhiễu điện từ tần số cao (EMI), nhìn chung ba công nghệ có thể thực hiện lọc nguồn cung cấp để khử nhiễu. Trong thực tế sử dụng, thường được trộn lẫn với hai hoặc thậm chí nhiều công nghệ. :

1. Mắc thêm một tụ điện vào giữa dây sống và dây trung tính của nguồn điện, đó là tụ điện X. Loại X2 được chọn, chức năng chính là loại bỏ nhiễu ở chế độ thông thường và dải công suất là 0.01UF --- 0.47UF.

2. Đặt thêm một tụ điện vào giữa đường dây tải điện và mặt đất, đó là tụ điện Y. Chọn loại Y2, chủ yếu để loại bỏ nhiễu xuyên âm, dải công suất là 2200pF ~ 0,1μF. Để giảm dòng rò rỉ, điện dung không được vượt quá 0.1μF và bo mạch là 3300PF.

3. Loại bỏ chế độ chung, cuộn cảm chế độ chung (cuộn dây triệt tiêu trên hai đường dây công suất), khi dòng điện định mức lớn, đường kính dây dẫn của cuộn cảm chế độ chung phải được tăng lên tương ứng, để chịu được dòng điện lớn. Ngoài ra, việc tăng điện cảm thích hợp có thể cải thiện các đặc tính suy giảm tần số thấp. Mạch này sử dụng 10MH.


Gói hàng bao gồm:

1 cái
