Giới thiệu Bảng mạch STM32F103C8T6 ARM STM32 phát triển hệ thống tối thiểu cho Arduino

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

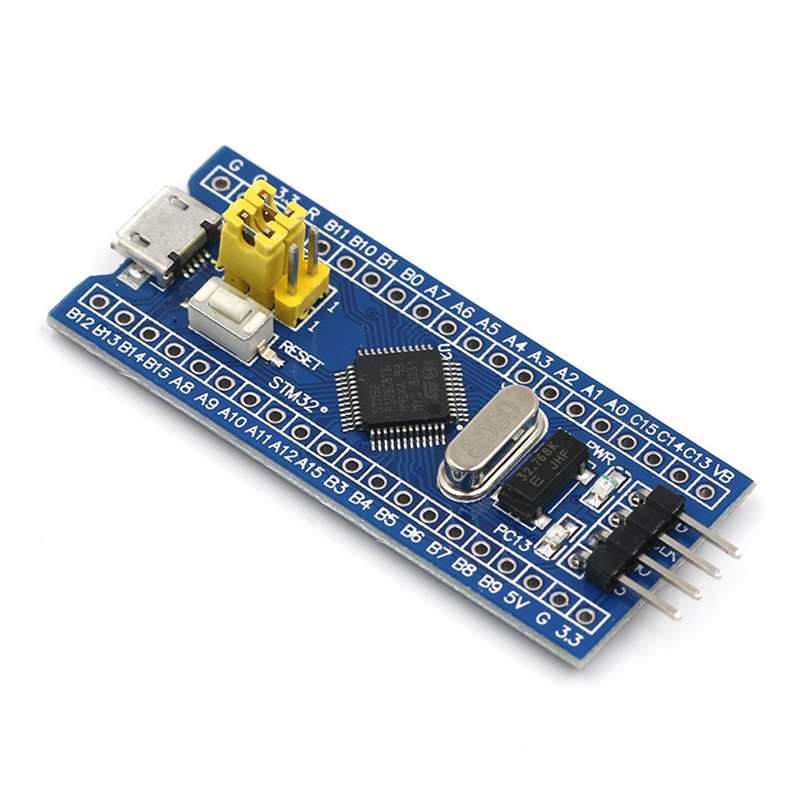

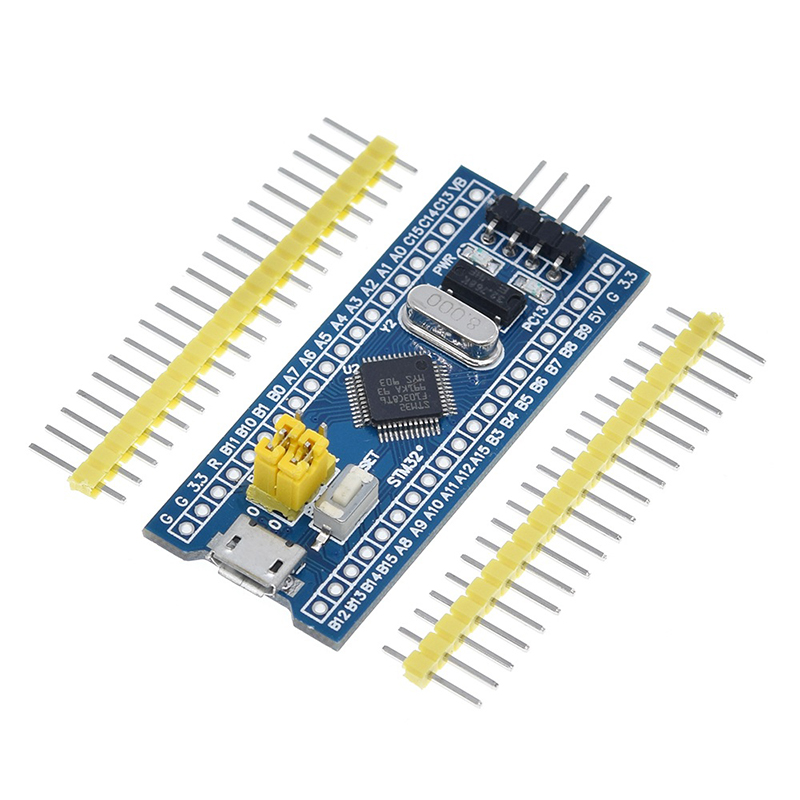

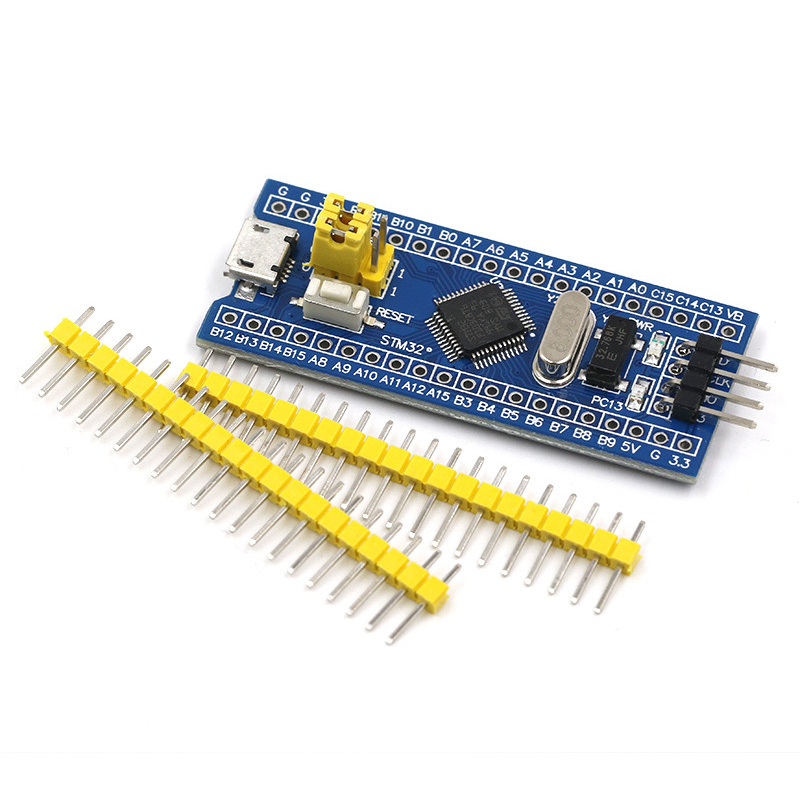

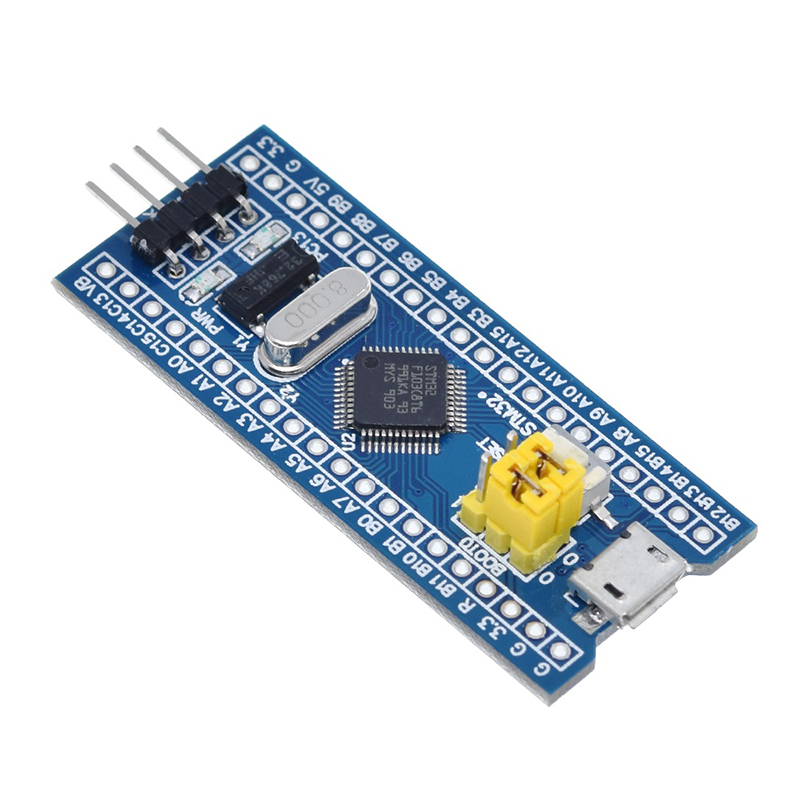

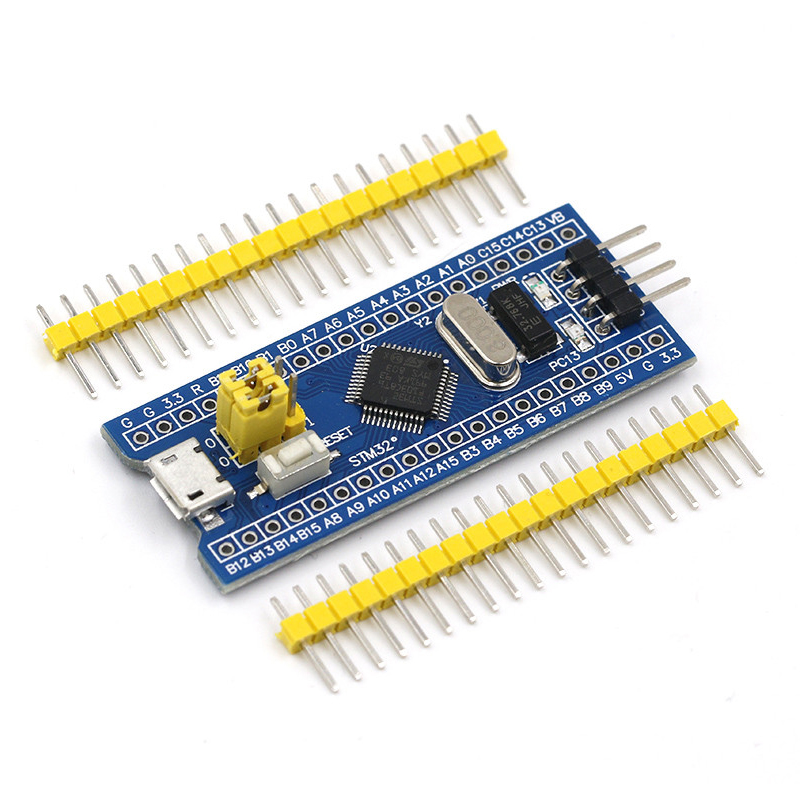

Đây là chip lõi dựa trên bo mạch lõi ARM STM32F103C8T6, các đặc điểm như sau:
1, Bo mạch dựa trên mạch MCU cơ bản nhất, mạch tinh thể 8M và 32768, mạch cấp nguồn USB.
2, Bảng lõi được chia thành hai hàng dẫn đến tất cả cổng I / O.
3, Với giao diện tải xuống mô phỏng gỡ lỗi SWD, đơn giản và thuận tiện, tốc độ gỡ lỗi.
4, Việc sử dụng giao diện Mirco USB, bạn có thể thực hiện giao tiếp và cấp nguồn USB, giao diện USB, tương thích với giao diện sạc điện thoại di động bình thường của Andrew.
6, RTC pha lê thương hiệu Epson, dễ khởi động, ổn định hơn.
7, Dùng pin đôi, nhưng pin không được mặc định hàn, người dùng tùy theo nhu cầu sử dụng riêng để chọn hướng hàn.
Có thể được sử dụng để biên dịch, trình biên dịch IAR, có thể được tải xuống thông qua các thủ tục J-Link hoặc USART1, các thủ tục là chủ sở hữu và các thủ tục gỡ lỗi, có vấn đề có thể hỏi ý kiến ​​chủ sở hữu.

Mô tả:
1, STM32F103C8T6
Loại sản phẩm: LQFP;
Số chân: 48;
Hạt nhân: Cortex-M3;
Tần số hoạt động: 72 MHz;
Tài nguyên lưu trữ: 64K Byte Flash, 20KByte SRAM;
Tài nguyên giao diện: 2x SPI, 3x USART, 2x I2C, 1x CAN, 37x cổng I / O,
Chuyển đổi analog sang số: 2x ADC (12 bit / 16 kênh)
Bộ hẹn giờ: 3 bộ hẹn giờ chung và 1 bộ hẹn giờ nâng cao
Tải xuống gỡ lỗi: Hỗ trợ giao diện gỡ lỗi JTAG / SWD để tải xuống, hỗ trợ IAP.
2, RT9193: Chip điều chỉnh 3.3V, đầu ra tối đa 300mA.

Mô tả giao diện:
1. Giao diện SWD: hỗ trợ mô phỏng, tải xuống và gỡ lỗi.
2, Giao diện USB Mirco: cấp nguồn và giao tiếp USB, không hỗ trợ tải xuống.
3. Giao diện USART1: USART1 có thể được sử dụng để tải xuống chương trình hoặc sử dụng USART1 để liên lạc.
4. Giao diện chân MCU: dẫn tất cả các chân cổng I / O, dễ dàng kết nối với các thiết bị ngoại vi.
5. Giao diện đầu vào và đầu ra nguồn 5V và 3.3V: thường được sử dụng trong nguồn điện bên ngoài hoặc với các bảng mạch khác để xử lý mặt đất chung

Mô tả thiết bị khác:
1, Đèn LED nguồn (PWR): Trạng thái chỉ báo nguồn, có thể xác định xem nguồn điện có ổn định không.
2, Đèn LED của người dùng (PC13): để tạo điều kiện cho kiểm tra đầu ra I / O hoặc cho biết chương trình đang chạy.
3, Bắt đầu nhảy chọn chế độ lập trình: (1, bộ nhớ tốc độ cao cho người dùng 2, SRAM 3, bộ nhớ hệ thống).
4, Nút lập lại: thiết lập lại chip cho chương trình người dùng.
5, 8M pha lê: Tần số có thể được đặt để làm cho hệ thống có tốc độ 72 MHz.
Tinh thể 6,32,768KHz: Có sẵn cho RTC tích hợp hoặc để hiệu chuẩn.
