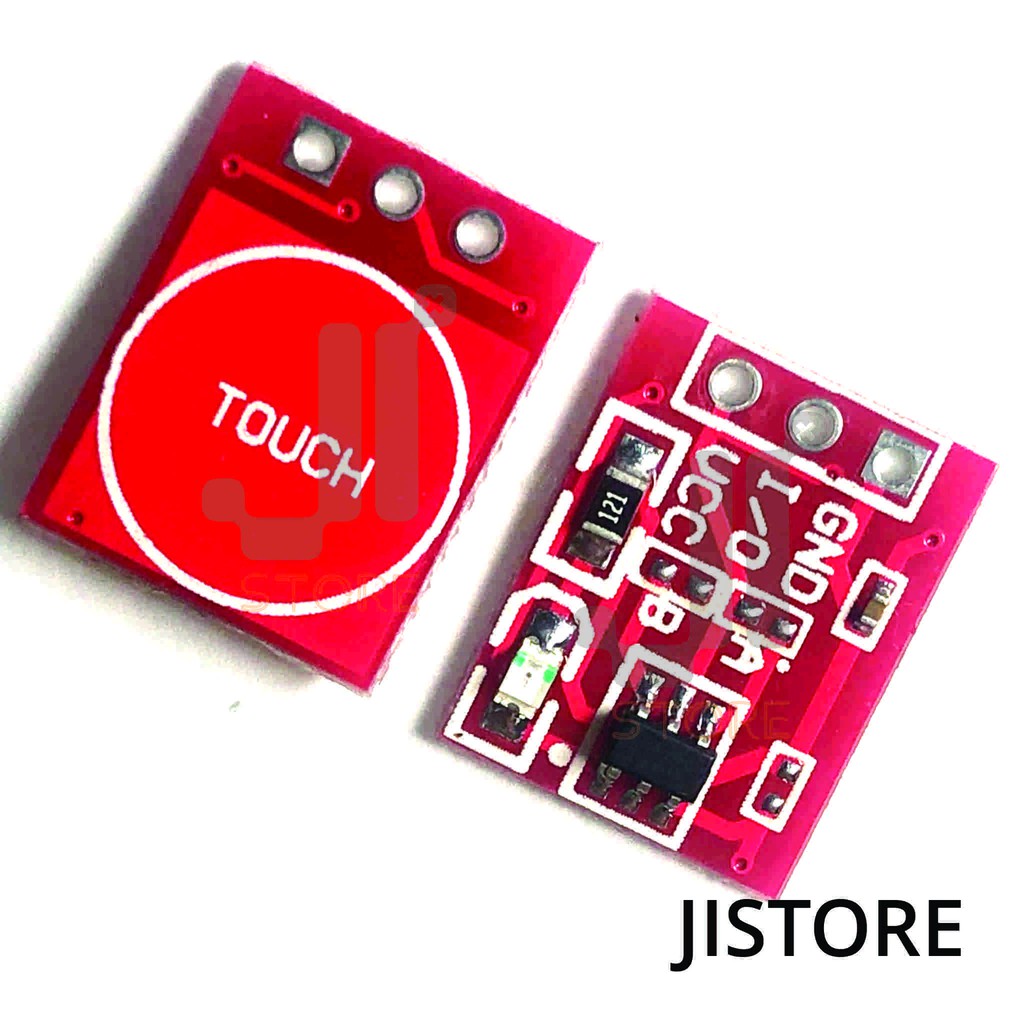

Giới thiệu Bộ 5 mạch Cảm Ứng Điện Dung Xuyên vật liệu 1 Kênh TTP223 V3 Siêu Nhạy

Ứng dụng thực tế rất nhiều do cảm ứng điện dung TTP223 đỏ sử dụng tay người có độ nhạy cao, có thể phát xuyên qua những vật thể phi kim (nhựa, kính, mica...) với độ dày tối đa lên đến 5mm hoặc tiếp điểm với kim loại để nối dài khoảng cách chạm cảm ứng. JISTORE. (Gõ tìm video trên Youtube với tiêu đề sau: Turning My ENTIRE Ceiling Into a Light Fixture)

JISTORE: THÔNG SỐ KĨ THUẬT
- Khi chạm tay, module phát ra một tín hiệu mức thấp, chạm lại sẽ tạo ra mức cao cao.
- Điện áp: 2 – 5,5V
- Kích thước: 14,5x11mm (cho phép sai số 0,2mm)
- Dòng hoạt động: lớn nhất 3uA
- Thời gian phản hồi: 60ms - 220ms
- IC chính TTP223
- Dòng định mức : 5mA

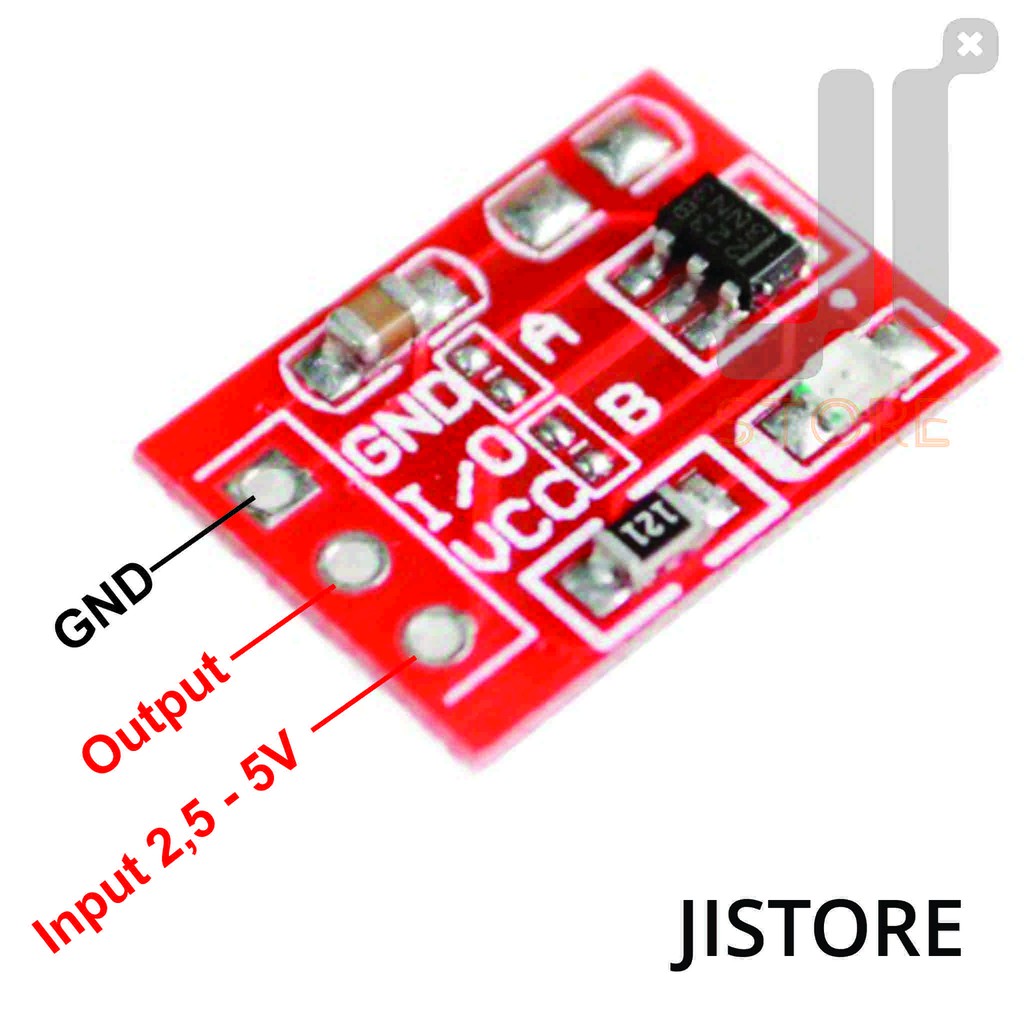

- Ngõ ra:
G (GND)
V (vcc)
I/O (tín hiệu)

JISTORE: Cách sử dụng:

Trên mạch với 4 điểm chưa hàn, điều khiển nối hai cặp A-B bằng cách ta hàn hoặc ko hàn hai cặp này lại với nhau để chọn chế độ hoạt động của mạch:
Cụ thể thì như sau: (1- > Hàn; 0- > Không Hàn):
Trigger setting mode: (1- > Short ; 0- > No Short)

Cách 01: Không hàn AB, AB=00:No-lock High TTL level ouput; Ban đầu OUT = 0, chạm tay thì OUT = 1 (Không duy trì trạng thái)
Cách 02: Không hàn A, hàn nối B, AB=01:Self-lock High TTL level ouput. Chạm tay lần 1 thì OUT =1 , chạm tay lần 2 thì OUT = 0. chu kỳ lặp lại mức cao
Cách 03: Hàn nối A,không hàn B, AB=10:No-lock, Low TTL level ouput. Ban đầu OUT = 1, Chạm tay thì OUT = 0 (Không duy trì trạng thái)
Cách 04: Hàn nối A, hàn nối B, AB=11:Self-lock Low TTL level ouput; chạm tay lần 1 thì OUT = 1, chạm lần 2 thì OUT = 0, chu kỳ lặp lại mức thấp

Hoặc hiểu như sau:
+ Nhấn để chuyển tín hiệu ra từ mức thấp lên mức cao hoặc ngược lại: hàn B + hàn A/không hàn A
+ Bình thường đầu ra ở mức thấp, Khi nhấn tín hiệu đầu ra lên mức cao: không hàn A, B
+ Bình thường đầu ra ở mức cao, Khi nhấn tín hiệu đầu ra xuống mức thấp: hàn A, không Hàn B

Xem hướng dẫn nối chân AB bằng video tiếng Việt tại đây: https://youtu.be/fD7eJKEIJdg

Video ứng dụng xem ở đây có 3 cách sử dụng 01,02 và 03 cửa cảm biến chạm TTP223 V3: https://youtu.be/QXhxnroi4Ww - 3 Ways to use TTP223 Capacitive Touch Switch Module
Hoặc https://youtu.be/Xj2jtfaD8nE - Capacitive Touch Switch vs TTP223

JISTORE Chúc các bạn thành công với #TTP223V3
