Giới thiệu Trình Điều Khiển Động Cơ Bước Máy In 3D A4988 DRV8825 Cho SKR V1.3 1.4 GTR V1.0 RAMPS 1.4 1.6 MKS GEN V1.4

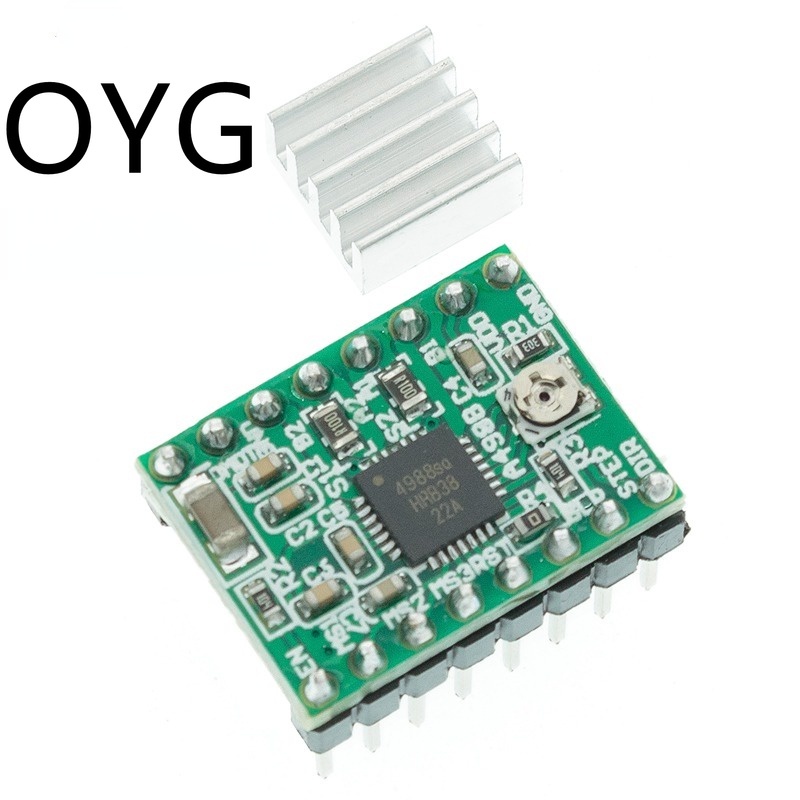

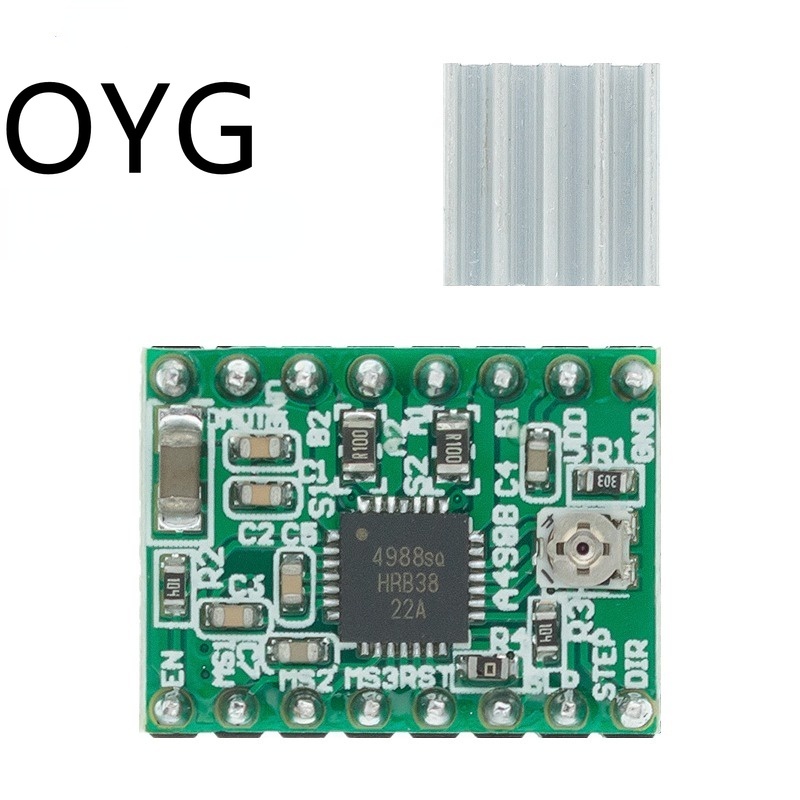

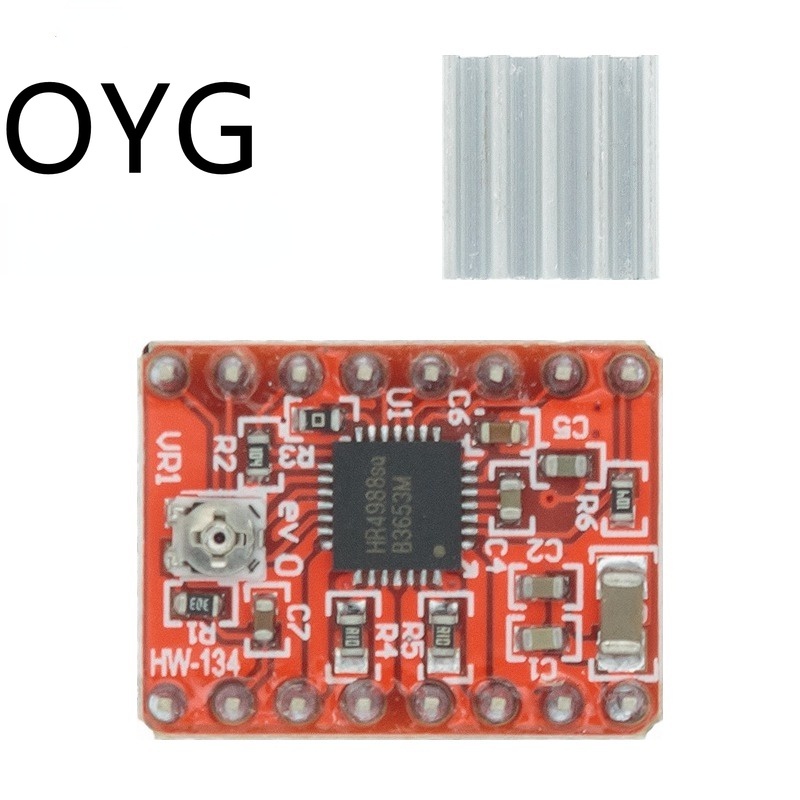

Về A4988
Giới thiệu:
Sản phẩm này là bảng đột phá cho Trình điều khiển Microstepping A4988 DMOS của Allegro với Trình dịch và Bảo vệ quá dòng; vui lòng đọc kỹ bảng dữ liệu A4988 trước khi sử dụng sản phẩm này. Trình điều khiển động cơ bước này cho phép bạn vận hành động cơ lưỡng cực ở các chế độ đầy đủ, nửa, phần tư, thứ tám và mười sáu, với công suất truyền động đầu ra lên đến 35 V và 2 A.

Trình dịch là chìa khóa để thực hiện dễ dàng A4988. Chỉ cần nhập một xung trên đầu vào STEP sẽ điều khiển động cơ một bước. Không có bảng thứ tự pha, đường điều khiển tần số cao hoặc giao diện phức tạp để lập trình. Giao diện A4988 là sự phù hợp lý tưởng cho các ứng dụng mà bộ vi xử lý phức tạp không khả dụng hoặc bị quá tải.

Tính năng:
Giao diện điều khiển bước và hướng đơn giản;
Năm độ phân giải bước khác nhau: bước đầy đủ, nửa bước, phần tư, bước thứ tám và bước thứ mười sáu;
Điều khiển dòng điện có thể điều chỉnh cho phép bạn đặt đầu ra dòng điện tối đa bằng chiết áp, cho phép bạn sử dụng điện áp cao hơn mức định mức của động cơ bước;
Điện áp để đạt được tốc độ bước cao hơn;
Nguồn cung cấp logic tương thích 3,3 và 5 V
Điều khiển cắt thông minh tự động chọn chế độ phân rã hiện tại chính xác (phân rã nhanh hoặc phân rã chậm);
Ngắt nhiệt quá nhiệt, khóa điện áp dưới và bảo vệ dòng chéo;
Bảo vệ ngắn nối đất và ngắn tải.

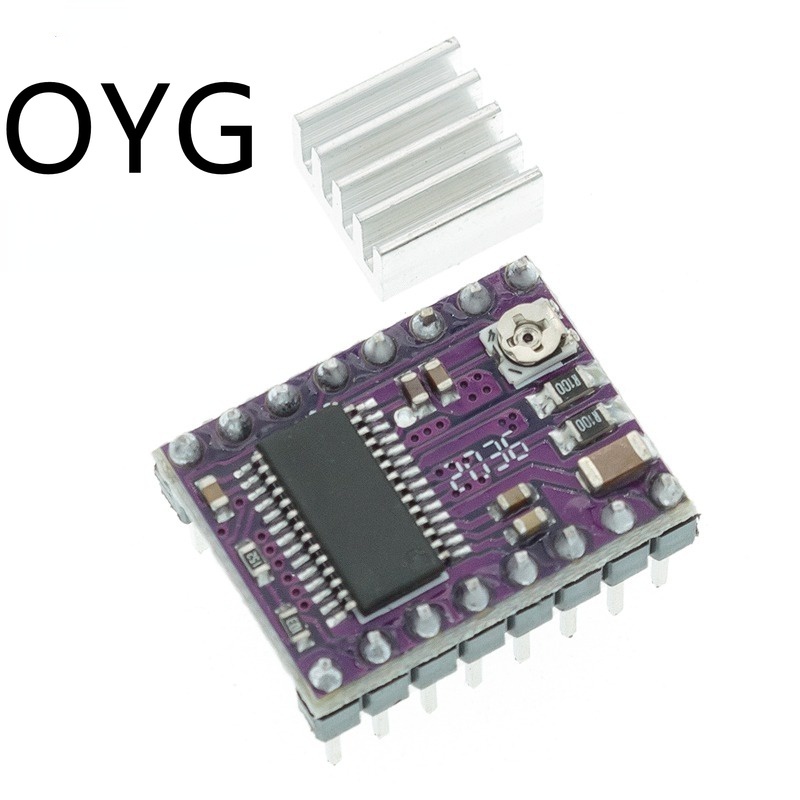

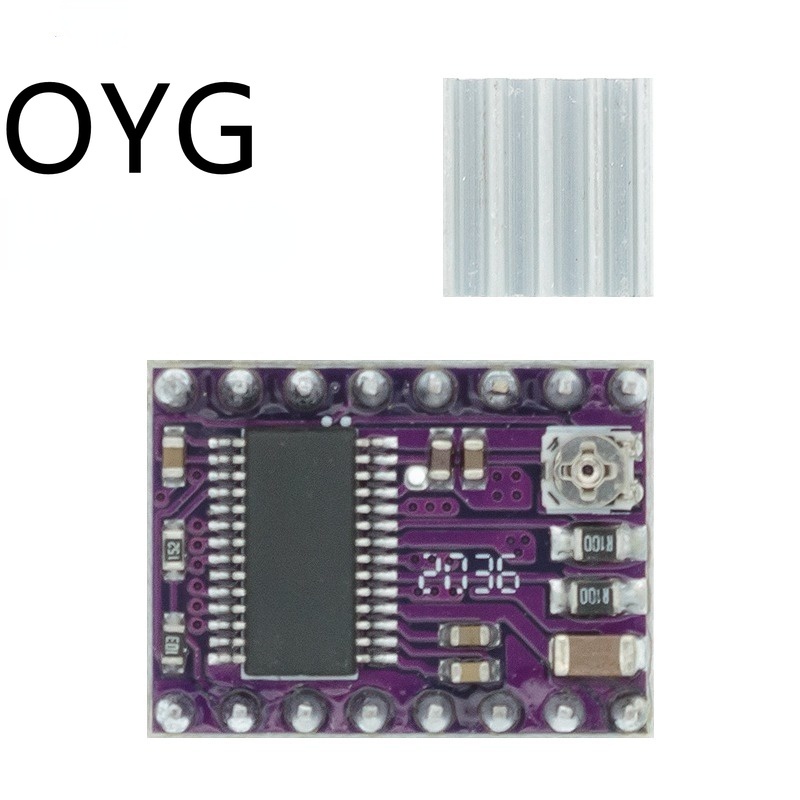

Về Drv8825
Giới thiệu:
Nhà cung cấp trình điều khiển động cơ bước DRV8825 là một bảng đột phá cho trình điều khiển động cơ bước lưỡng cực DRV8825 của TI.
Mô-đun có sơ đồ và giao diện gần giống với mô-đun của các hãng điều khiển động cơ bước A4988 của chúng tôi, vì vậy nó có thể được sử dụng như một sự thay thế thả vào hiệu suất cao hơn cho các bo mạch đó trong nhiều ứng dụng.
Drv8825 có tính năng giới hạn dòng điện có thể điều chỉnh, bảo vệ quá dòng và quá nhiệt, và sáu độ phân giải microstep (xuống đến 1 / 32 bước). Nó hoạt động từ 8,2 - 45 V và có thể cung cấp lên đến khoảng 1,5 A mỗi pha mà không cần tản nhiệt hoặc luồng không khí cưỡng bức (định mức lên đến 2,2 A mỗi cuộn dây với đủ khả năng làm mát bổ sung).

Các tính năng:
Giao diện điều khiển bước và hướng đơn giản
Sáu độ phân giải bước khác nhau: đầy đủ bước, nửa bước, 1 / 4 bước, 1 / 8 bước, 1 / 16 bước và 1 / 32 bước
Có thể giao tiếp trực tiếp với hệ thống 3,3 V và 5 V
Tắt nhiệt quá nhiệt, tắt quá dòng và khóa điện áp thấp
Bảo vệ ngắn nối đất và ngắn tải
Pcb đồng 4 lớp, 2 oz để cải thiện khả năng tản nhiệt
Tấm đệm đất có thể hàn tiếp xúc bên dưới IC trình điều khiển ở dưới cùng của PCB
Kích thước mô-đun, sơ đồ chân và giao diện phù hợp với các nhà cung cấp trình điều khiển động cơ bước A4988 của chúng tôi ở hầu hết các khía cạnh (xem cuối trang này để biết thêm thông tin)
Điều khiển dòng điện có thể điều chỉnh cho phép bạn đặt đầu ra dòng điện tối đa bằng chiết áp, cho phép bạn sử dụng điện áp trên điện áp định mức của động cơ bước để đạt được tốc độ bước cao hơn
Kiểm soát chặt thông minh
