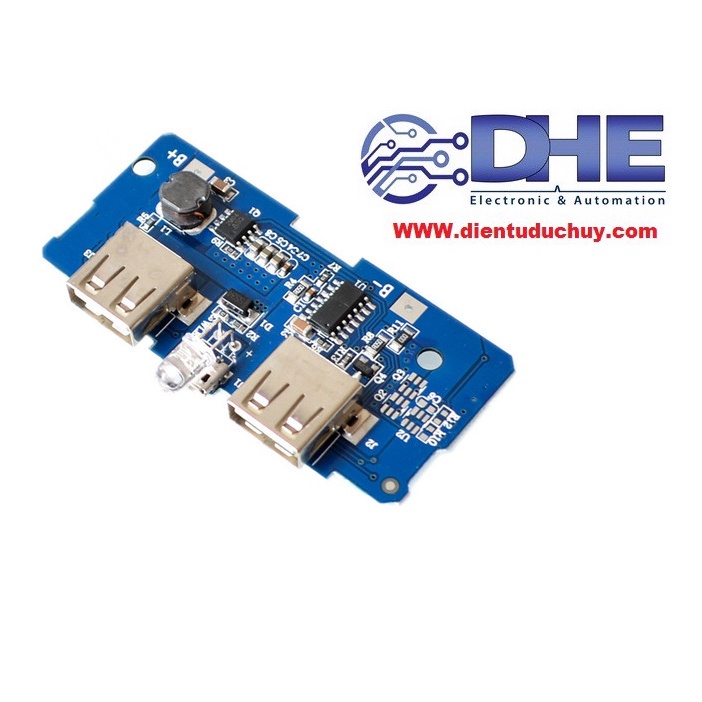

Giới thiệu BOARD MẠCH SẠC DỰ PHÒNG 2 ĐẦU RA USB, ĐIỆN ÁP VÀO 3.7-4.2V, ĐIỆN ÁP RA 5V - 2A, KÍCH THƯỚC 69 X 32MM

1. TÍNH NĂNG SẢN PHẨM:

a. 4 Đèn LED hiển thị nguồn, tự động ngắt thông minh ở trạng thái không hoạt động;

b. Tích hợp IC bảo vệ pin lithium, bảo vệ quá dòng, quá áp và thấp áp;

c. Đầu ra USB kép.

d. Kích thước bo mạch chủ: dày 8mm * rộng 32mm * dài 69mm.

e. Dòng điện vào 2A, dòng điện ra tối đa 2.5A. Có hỗ trợ contact ON/OFF. Nhấn và giữ 5S để tắt nguồn.

2. THÔNG SỐ KỸ THUẬT:

- Cổng đầu vào pin: MicroUSB (cổng Android)

- Yêu cầu đầu vào sạc: Nguồn điện áp không đổi 5V có thể được sử dụng làm nguồn điện đầu vào sạc, bộ sạc phù hợp trên 5V1A

- Cổng đầu ra: USB

- Thông số đầu ra: 5V1A / 5V2A

- Điện áp pin có thể áp dụng: Lithium 3.7 - 4.2v. Pin 18650, pin điện thoại di động, pin máy tính bảng, pin MP3, v.v.

- Các loại pin không sử dụng được: pin khô, ắc quy, pin sạc 1,2V, pin niken-metal hydride, pin lithium polymer sắt-lithium 3.2V, v.v...

Lưu ý: Chỉ được Kết nối song song để tăng dung lượng, không kết nối nối tiếp vì làm tăng điện áp gây hư hỏng mạch.

- Có thể kết nối song song 2-6 pin 18650 hoặc các loại pin tương tự.

Chú ý những điểm sau khi lắp đặt sản phẩm:

1. Các pin phải được kết nối song song và điện áp phải trong khoảng 3,2-4,2V để hoạt động. Cả pin đầu phẳng và pin polymer 18650 đều có thể hoạt động.

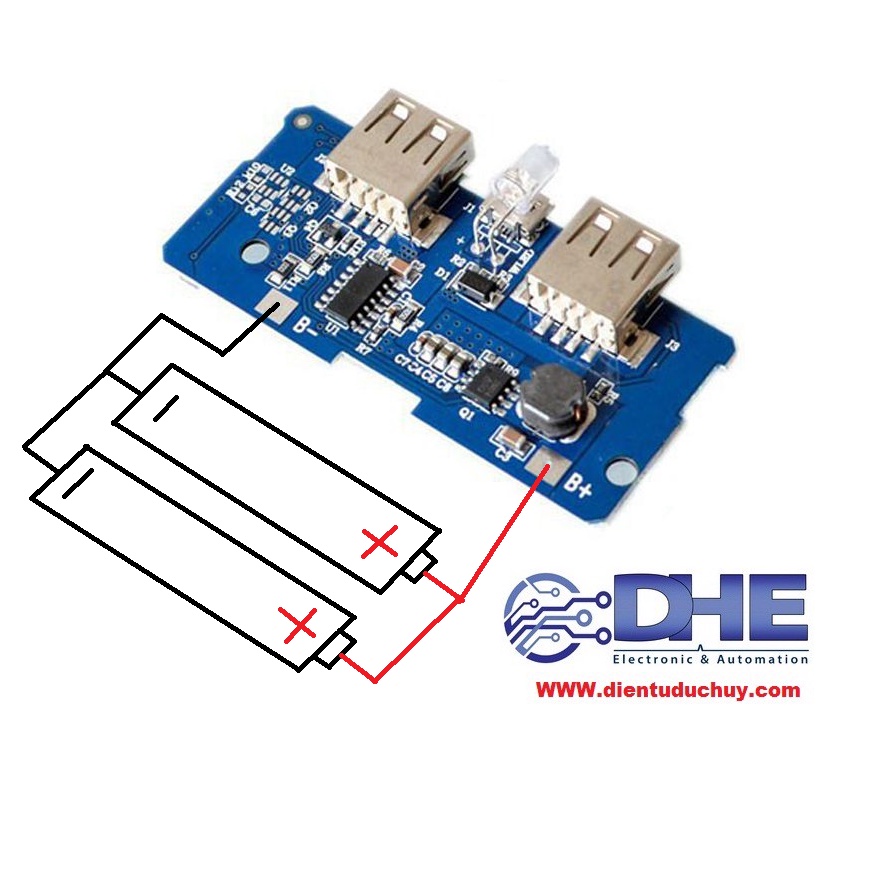

2. Pin được kết nối dương với bo mạch chủ chân B + và kết nối âm với B-, bo mạch chủ sẽ cháy nếu được lắp đặt ngược.

3. Pin mới và cũ, pin với nhiều mẫu mã và nhãn hiệu khác nhau không thể trộn lẫn.
